6XXX는 Al-Mg-Si 합금 및 6061의 유형입니다. 6063 , 6351,6005가 일반적으로 사용되는 재종입니다. 때로는 6005 알루미늄 합금이 6063의 대체 재료 및 기타 프로파일로 사용될 수 있습니다. 6005-T1d의 인장 강도 및 항복 강도는 6063-T5와 동일하지만 신율은 6005-T1의 두 배입니다. 이는 굽힘 프로파일에 더 적합하며 아크 벤딩 후 인위적으로 노화 될 필요가 없습니다. 프로세스를 줄이고 비용을 절감하는 6063 프로파일. 6005-T5의 기계적 특성은 6063-T6 , 우수한 공기 투과성, 빗물 투과성, 풍압 변형 성능 및 면내 변형 성능. 6005A 알루미늄 합금은 6005를 기초로 개발 된 일종의 중강도 변형 합금입니다. 6005A-T6 알루미늄 합금의 강도는 압출 6106-T6보다 높습니다. 그들은 우수한 압출 성능과 내식성을 특징으로하며 지하철, 고속 열차, 모든 종류의 여객 트럭 응용 분야에서 널리 사용되는 압출 기계에서 켄칭 할 수 있습니다. 우리는 그들 사이의 차이점을 알고 싶어하며 먼저 그 차이점을 말해야합니다.
화학 성분 6005 및 6005A
6005 및 6005A의 기계적 성질

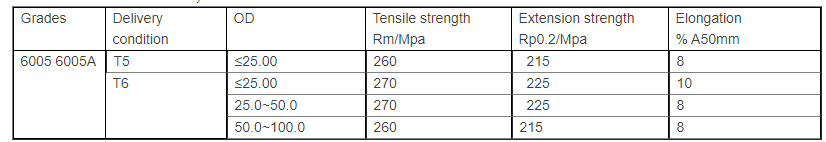

6005 및 6005A T5 / T6 알루미늄 합금 압출 바

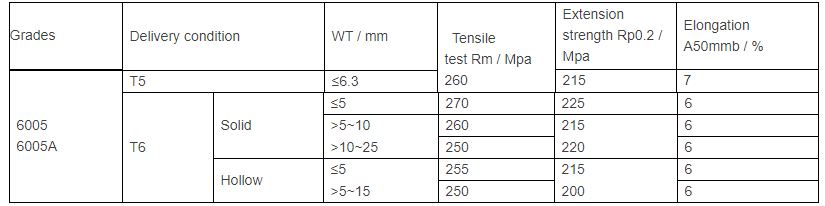

2. 일반 산업 알루미늄 및 알루미늄 합금 압출 프로파일 6005 및 6005A T5 / T6
여러 인장 시험을 통해, 6005 및 6005A 알루미늄 합금 프로파일의 상이한 전달 상태 및 열처리 상태는 상이한 인장 강도, 비-비례 신장 강도 및 파괴 후 신장을 갖는다는 결론을 내릴 수있다. 제련-잉곳 균질화-압출-고용체 시효 처리 후 6005A 합금의 인장 강도, 항복 강도 및 연신율은 170 ℃ / 조건에서 6005 합금보다 62MPa, 62MPa 및 3.5 % 높았다. 6 시간 숙성 과정. 120Mpa의 최대 응력, 0.1의 응력 비율 및 20Hz의 주파수 조건에서 두 합금의 축 방향 피로 사이클은 107 배를 초과했습니다.
직위: Sales Manager
학과: Export Department
회사 전화 번호: +86 18920150762
이메일: 연락처
휴대 전화: +86 18920150762
웹 사이트: tjdecho.korb2b.com
주소: RM2401,8# BUILDING, JINGLI ROAD,BEICHEN DISTRICT, TIANJIN,CHINA
