니켈 합금 은 니켈 을 주요 원소 로 하 는 합금 이다.파이프 및 산업 밸브 에 사용 할 수 있 는 서로 다른 부품, 예 를 들 면예 를 들 어 밸브 캡, 밸브 볼, 밸브 시트, 밸브 바, 볼트, 스프링 등 이다.

밸브 는 파이프 시스템 의 일부분 으로 유체 흐름 에서 서로 다른 목적 으로 사용 되 는 부품 으로 정의 된다.이러한 목적 에는 정지 가 포 함 될 수 있다./가동 트 래 픽, 제어 트 래 픽, 분류, 환류 방지 및 방출 압력 [1] [2].그림 1 은 하나의 볼 밸브 를 설명 한다. 그것 은 회전 밸브 인 데 그 중에서 구형 폐쇄 부품 은 90 도 회전 을 한다.° 밸브 의 접합 또는 분리 구멍 [2].그림 1 의 밸브 볼 은 밸브 가 열 린 포트 구멍 과 맞물려 있다.

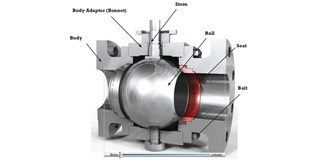

 그림 1. 볼 밸브 가 열 린 위치 에 있다. 밸브 와 부품 안내 본 고 에서 말 한 밸브 의 다른 부분 정 의 는 다음 과 같다 [3]. 밸브 바디: 밸브 바디 밸브 케이스 라 고도 합 니 다. 밸브 집합체 의 가장 중요 한 부분 으로 모든 부품 을 하나의 틀 처럼 함께 넣는다.밸브 체 는 유체 압력 을 받 는 첫 번 째 압력 경계 이다.밸브 말단 부 는 밸브 를 파이프 에 연결 하 는 데 사용 된다.

밸브 캡: 밸브 캡 은 두 번 째 중요 한 압력 저항 부품 이다.그것 은 밸브 를 덮 고 밸브 와 같은 재 료 를 사용 하여 만든다.

밸브 볼: 밸브 의 밸브 볼 은 '닫 기 부품' [4] 또는 '압력 제어 부품' [4] 정지 또는 작 동 유체 라 고도 한다.밸브 가 닫 혔 을 때 전체 유체 의 압력 은 구체 의 한 쪽 에 작용 하기 때문에 이 부분 은 밸브 의 세 번 째 중요 한 압력 부분 으로 여 겨 진다 [3].

밸브 시트: 밸브 시트 는 밀봉 부품 에 밸브 시트 표면 을 제공한다.-밸브 바: 밸브 폐쇄 부재 와 작업 기구 간 의 연결 부품 으로 밸브 의 닫 기와 열 림 에 필요 한 운동 을 제공 합 니 다.밸브 바 는 한쪽 에서 핸들, 조종간 또는 운동 기 에 연결 하고 다른 쪽 에서 밸브 폐쇄 부재 로 연결된다.집행 기 는 밸브 내부 의 자동 이동 을 담당 하 는 부품 이다.밸브 바 는 높 은 기계 적 강 도 를 필요 로 하 며, 특히 구동 하 는 상황 에서 발동기 측면 에서 가 하 는 하중 을 견 뎌 내야 한다.-볼트 연결: 볼트 도 밸브 의 압력 을 받 는 부품 으로 밸브 나 밸브 뚜껑 을 연결 하 는 데 사용한다.

탄소 강관

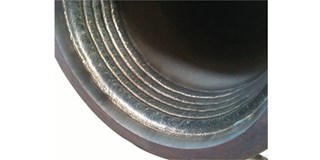

도 2. 탄소 강관 안에 포 장 된 크롬 니 페 합금 625.

도 2. 탄소 강관 안에 포 장 된 크롬 니 페 합금 625.

왜 니켈 합금 을 지정 합 니까?

각종 이유 로 밸브 와 내부 부 재 를 지정 하여 니켈 합금 을 사용한다.요약 하면 다음 과 같다.

내부 부식: 부식 성 환경 에서 탄소 강관 도 는 3mm 니켈 합금 (예 를 들 어 Inconel 625) 을 덮어 부식 위험 을 줄 일 수 있다 [5].

파이프 부식

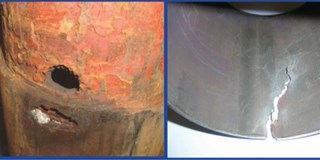

그림 3. 파이프 에 있 는 CO2 (좌) 와 H2S (우) 의 부식.

니켈 합금 내 피복 층 은 대량의 부식 성 화합물 (예 를 들 어 CO2 와 황화 수소 (H2S) 을 함유 한 유체 시설 에 사용 할 수 있다.CO2 와 H2S 의 부식 은 금속 손실 과 균열 의 형태 로 나타 나 는데 그림 3 과 같다.

그림 3 CO

이

(좌) 와 H

이

S (우) 파이프 부식.

고체 니켈 합금, Inconel 625 관 로 는 석유 와 천연가스 산업의 해상 부문 에서 도 흔히 볼 수 있 으 며 대량의 H2S 를 포함 한 탄화수소 서 비 스 를 제공 합 니 다.그래서 중동 같은 세계 의 일부 지역 에서 101;원유 에는 농도 가 높 은 H2S 가 포함 되 어 있 으 며, 해양 오 일 가스 공사 에 사용 되 는 밸브 는 inconel 625 로 22Cr 쌍 상강 을 대체 할 수 있다.그러나 22Cr 쌍 상강 은 노르웨이 근해 산업 에서 흔히 볼 수 있 는 파이프 와 밸브 선택 이다.101;석유 와 천연 가스 는 황화 수소 가 함유 되 어 있 지 않 거나 함량 이 가장 낮다 [6].그 밖 에 탄소강 으로 만 든 볼 밸브 의 밀봉 구역 과 밸브 시트 커버 는 크롬 니 페 합금 625 를 커버 하여 틈새 부식 을 막 을 수 있다.틈새 부식 은 금속 표면의 국부 적 부식 을 가리킨다.101;틈 이나 금 이나 홈 이 있다.

외부 부식: 초 쌍 상 볼트 는 노르웨이 해상 산업 에서 22Cr 쌍 상 으로 밸브 를 만 드 는 데 자주 사용 되 는 재료 이다.

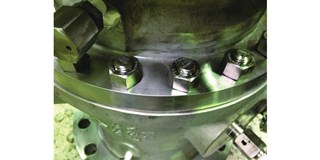

더 블 밸브&#도 4. 크롬 니 페 합금 625 볼트 와 마개 가 달 린 22Cr 더 블 밸브&#도 4. 크롬 니 페 합금 625 볼트 와 마개 가 달 린 22Cr 더 블 밸브&#해상 환경 에서 코팅 되 지 않 은 초 쌍 상 재료 (예 를 들 어 볼트) 의 최고 허용 작업 온 도 는 110 ℃ 이다.°C [7] 해양 환경 속 의 외부 염화 물 응력 의 균열 과 부식 을 피한다.따라서 작업 온도 가 110 ℃ 이상 인 22Cr 쌍 상 밸브 에 대해 슈퍼 쌍 상 볼트 (볼트 와 너트) 가 Inconel 625 로 업그레이드 되 었 다.°그림 4 참조.
