철 강 과 알루미늄 은 서로 다른 화학 과 물리 적 성질 을 가진다. 예 를 들 어 용해 점, 열팽창 계수, 탄성률 등 은 열 가공 용접 기술 로 철 강 과 알루미늄 을 용접 할 때 많은 문제 에 직면 한다. 즉, 알루미늄 과 철 강 은 매우 단단 하고 부 드 러 운 ISMP 상 (금속 간 상) 을 형성 하기 쉽다.용접 열 입력 이 클 수록 생 성 되 는 아 이 엠 피 가 많아 집 니 다.이러한 음성 단 계 는 커 넥 터 의 정적 과 동적 강 도 를 심각하게 파괴 하고 커 넥 터 의 소성 을 악화 시 켰 다.그들의 주요 생리 차 이 는 다음 과 같다.

철 은 고체 상태 에서 일부 알루미늄 을 녹 일 수 있 으 나 알루미늄 함량 이 12% 를 넘 으 면 수정체 구조 에 근본 적 인 변화 가 발생 하여 매우 단단 하 다 (250 - 520 hv). 그리고 깨 지기 쉬 운 FeAL (mesh), Fe3Al (mesh) 혼합물 을 형성한다.더 불어 철 Fe2Al (factor), Fe2Al5 (eta), FeAl3 (theta) 혼합물 에 들 어 있 는 알루미늄 함량 이 증가 하면 더 높 은 경도 (600 - 110 hv) 와 더 높 은 취 성 을 제공한다.이런 취 성 재 료 는 철 이 알루미늄 에 퍼 지 거나 알루미늄 이 철 에 퍼 진 결과 이다.두 가지 서로 다른 재료 의 전기 화학 전위 가 동시에 발생 하지 않 으 면 분자 확산 으로 전위차 를 보상 할 수 있다.전위차 가 클 수록 (철 과 알루미늄 은 1.22v) 확산 추세 가 커진다.

그러나 용접 커 넥 터 의 ISMP 취약 성 이 10m 보다 작 을 때 취약 성 은 그다지 중요 하지 않 고 뚜렷 해진 다.이때 공작물 의 성능 은 주로 기재 의 연성 에 달 려 있다.부식 은 또 다른 주요 한 문제 이다. 두 가지 재료 의 전기 화학 전위차 가 매우 크 기 때문에 전해 (하나의 배터리 에 해당 함) 를 초래 하 게 된다. 다른 한편, 알루미늄 의 전위 가 매우 낮 고, 또 하나의 음극 이 있어 서 전해 가 알루미늄 을 부식 시 킬 수 있다.다시 말하자면 철 강 과 알루미늄 용접 은 두 가지 요 구 를 충족 시 켜 야 한다.

이음매 의 불순물 상 두께 < 10 미터

용접 후 모 재 의 부식 을 방지 하 다

이 두 가지 요 구 를 충족 시 키 기 위해 서 는 저 칼로리 입력 기법 이 필요 하 며, 특수 용접 사 또는 용접 선 방부 처 리 를 해 야 한다.

콜 드 메 탈 이전 (CMT) 기술 은 단락 과 도 를 바탕 으로 발 전 된 것 으로 그 열 입력 은 일반적인 GMAW 용접 보다 훨씬 낮다.그 과정 은 전호 연소, 도선 이 앞으로 밀고 액 방울 이 짧 아 질 때 까지 한다. 이때 선사 속도 가 반전 되 고 도선 이 뒤로 당기 면 전류 와 전압 이 거의 0 이다.다음 회로 가 형성 되면 서 전 호 는 다시 점화 되 고, 용 적 과 도 는 다시 도선 을 연결 하기 전에 다시 시작한다.이 피 드 / 리 턴 동작의 평균 주파 수 는 70Hz 에 달한다.

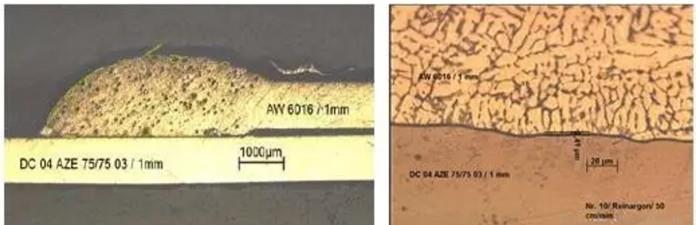

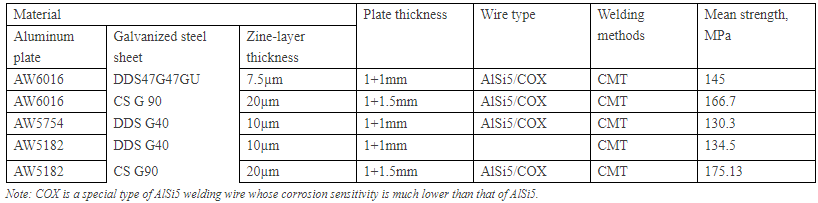

성공 의 기 초 는 아연 도금 과 알루미늄, 용접 시험 은 다음 과 같다. 알루미늄 의 두께 범 위 는 0.8 ～ 3mm 이 고 충전 재 료 는 알루미늄 실리콘 소재 이 며 알루미늄 과 아연 을 녹 여서 강철 용접 의 연결 부분 표면 에 형성 된다.1mm 범위 내 에서 철 강 알루미늄 커 넥 터 의 기초 실험 을 완성 하 였 다.다음 표 는 실험의 평균 강도 이다.

CMT 공정 의 열 영향 구역 은 강도 손실 을 피 할 수 없다.용접 열처리 시   알루미늄 합금   (6000 시리즈) 열 영향 구역 의 강 도 는 침전 결정 으로 인해 혼 결정 구 조 를 형성 하여 30 - 40% 의 손실 을 입 을 수 있다.따라서 이 커 넥 터 의 열 영향 구역 은 가장 약 한 부위 이 고 가장 낮은 인장 강 도 는 알루미늄 기 재료 의 60% 이다.자연 경화 알루미늄 합금 (5000 계열) 에 대해 열 영향 구역 의 강도 도 재결정 에 의 해 떨어진다.강 도 를 낮 추 는 것 은 전처리 와 용접 과정 에서 의 열량 입력 과 관련 이 있다.단절 은 주로 열 영향 구역 에서 발생 한다.

실험 데이터 에 따 르 면 철 강 과 알루미늄 의 용접 은 가능 하지만 철 강 은 반드시 아연 도금 처 리 를 거 쳐 특수 한 저 에너지 용접 기술 을 사용 하 는 것 이 성공 적 인 선 결 조건 이다.용접 커 넥 터 는 양호 한 인장 강도, 내식 성과 피로 방지 성능 을 가지 고 있 으 며, IMP 취 성의 수치 가 2.5m 보다 작 음 을 증명 하 며, 철 강 알루미늄 커 넥 터 의 부 드 러 움 을 방지 하 는 관건 이다.
