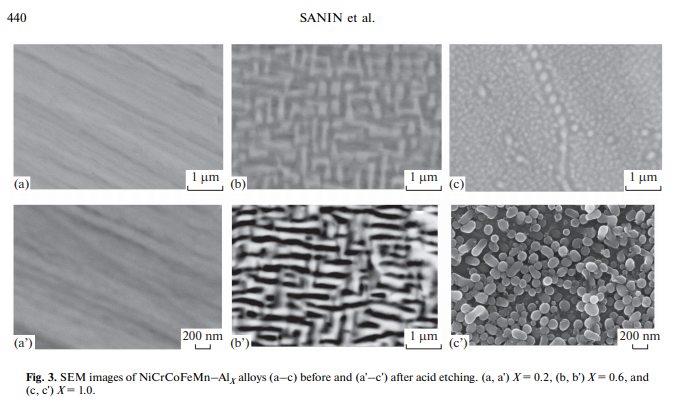

αFE (Nial 금속 간 화합물)에 기초한 γ/α-FE (nial 금전달 화합물)에 기초한 고체 용액 2 단계로 구성되었음을 보여주었습니다.-구조 구성 요소 (

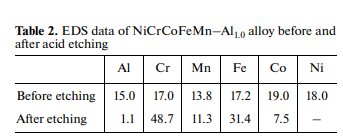

크기는 EDS 데이터를 수집 할 수 없습니다. 이와 관련하여, 매트릭스 및 분산 성 나노 유효제의 조성을 연구하는 것이 관심이 었습니다. 얻어진 나노 스케일 복합 구조는 연구 된 Heas의 비정형이며, 미래에는 이러한 조성물은 다양한 용도의 구조 재료로서 사용될 수있다.~

synthesis의 니키 니크 - (Ti-Si-B (C)) Heas

\\ Si 기준으로 복잡한 수정 자의 도입을 사용하여 실리콘 보이드로 강화 된 캐스트 헤스의 준비 metallothermic SHS 방법에 의해 녹색 혼합물로의 -B (C) 시스템을 먼저 연구 하였다. 주요 목표는 제어 된 상 조성물을 제공하고 HEA 매트릭스 (CO-CR-FE-NI-MN)로 이루어진 주어진 구조를 얻고 금속 붕화물 및 실리사이드 (TI (CR) C, TI (CR)에 기초한 침전물을 강화시키는 것이다. B2, TI5SI3 등). 연구 된 조성물에 포함 된 대부분의 요소는 반응성이며, 연소 파의 조성물의 상호 작용 중 화학 반응의 발생에 상호 영향을 미칠 수있다. 니키 합금 (cantor 합금)이라고도하는 Nicrcofemnme HEA는 현재 Heas의 가족으로 언급 된 것의 근거를 형성하고 다중 위상이라는 것을 주목해야합니다. 그러나 Metallorthermic SHS [33, 34]를 사용하여 준비된 하나의 것을 포함하여 Nicrcofemn 합금은 이전에 저 강도 특성을 소유하고 있음을 보여줍니다 [4]. 따라서, 새로운 구조 요소의 형성은 CO-CR-FE-NI-MN 시스템의 HEA의 강도 특성을 향상시킬 수있다. 이러한 맥락에서, Ti-Si-B (C) 복합 개질제의 도입을 사용하여 실리콘 루이드에 의해 강화 된 코스 Cr-Fe-Ni-Mn Heas의 합성 체제를 결정하고 시험하는 데 특히주의가 주어졌다.

\\ 연구 된 조성물의 연소 과정의 N

 a 비디오 레코드 α

6-8 중량 %의 경우 준비된 샘플은 낮은 가소성을 나타내었고 충격을받지 않았습니다. 이러한 합금의 SEM 연구는 복잡한 금속 간 화합물을 포함하여 재료의 벌크에서 탄화물 및 붕 화상의 석출물을 밝혀 냈습니다. 따라서 우리는 α6 %의 조성물이 더 많은 조사를 위해 더 유망하다고 결론을 내릴 수 있습니다.==<

 for α6 %와 a

<>

니크 Phase 구조가 단일phase 구조가 있고 소유하는 것으로 알려져 있습니다. 가소성 증가 [3-6]. α [Ti-Si-B (С)]의 녹색 혼합물의 조성물에 도입하면, Heas에 기초한 균일 한 매트릭스로 구성된 복합 구조의 형성을 제어하고 구조용 흠이 강화 될 수있다. \"빛\"구성 요소의 제어 된 첨가는 획득 된 HEA의 밀도를 감소시키고 물리학 기계적 특성을 증가시킵니다.

-silicon 및 붕소의 동시 도입은 합금의 산화성의 증가에 기여합니다.

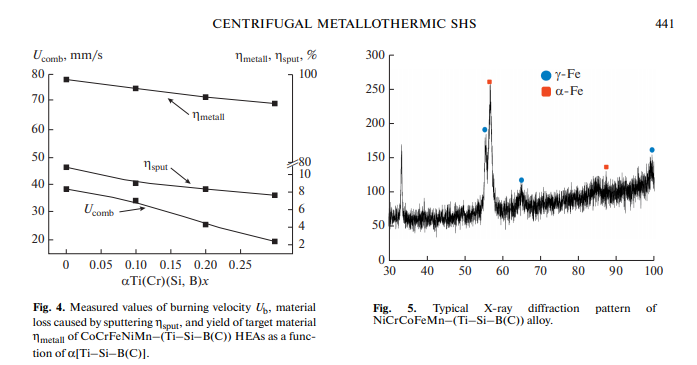

원심력 가속도를 변경하는 데 20-70 g 범위 내에서이 시스템의 합금 합성을위한 65 ± 5g의 최적 범위가 발견되었습니다. A (이전 연구와 비교)의 증가 된 값은 조성

--

FE (BCC) 및 γ
FE (FCC). XRD 분석에는 추가 단계가 없었습니다. 분명히 구조적 침전물의 농도는 방법의 감도 한계보다 낮았다. 복잡한 수정 자 내용의 증가는 형성된 고체 용액의 분획에서 중요하지 않은 변화로 이어진다.
