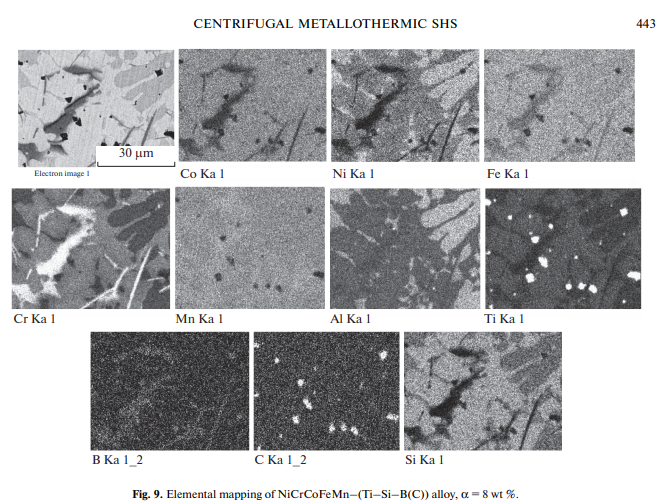

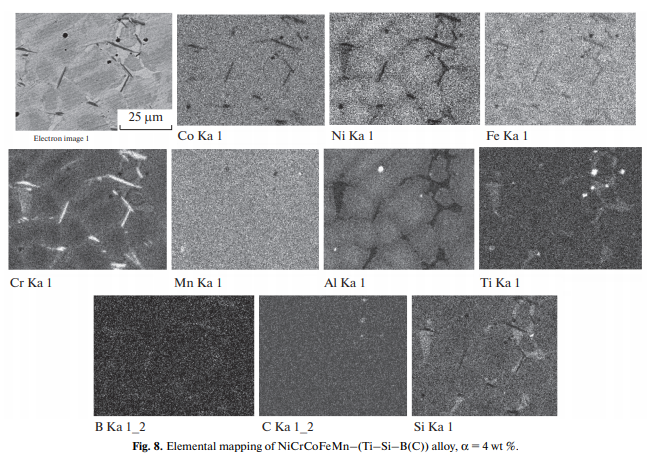

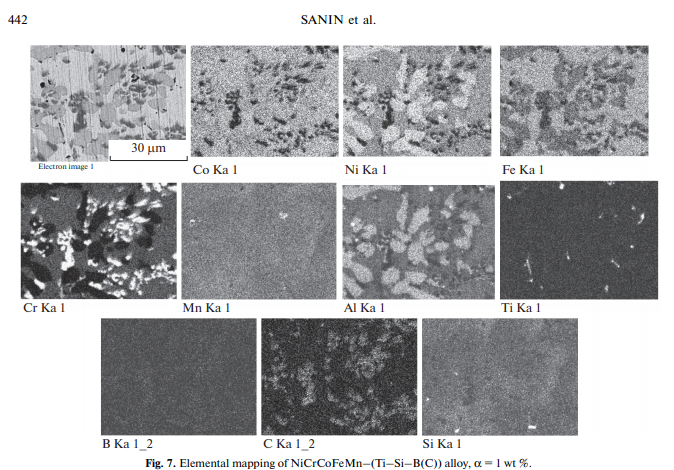

their 조합, 위치 및 형태는 Ti-Si-B (C) 첨가제의 양에 따라 다릅니다. 낮은 첨가제 농도 (도 7)의 경우, 크롬 및 실리콘 및 미세한 개별 티타늄 카바이드 입자가 풍부한 위상의 등축 석출물이 관찰된다. 붕소는 전체 대량에 균일하게 배포하는 것으로 보입니다. α=4wt % (그림 8)의 경우 크롬과 실리콘이 풍부한 위상의 석출물의 형태가 등장 혈증에서 혈증으로 변화합니다. al-enriched inclusions가 형성됩니다. 분명히, 이것은 도입 된 부품 (Ti, B, Si)이 부분적으로 감소 반응에 부분적으로 참여한다는 사실의 결과이다. 그 결과, 환원 공정에 관여하지 않은 Al의 일부는 표적 생성물로 떨어지며, 증가 된 NI 농도를 증가시키는 Al 농도가 증가하는 영역을 형성한다. α [Ti-Si-B (с)의 추가 증가는 구조를 변경합니다 (그림 9). 구조는 붕화물 (CR-BX), 카바이드 (TI-CX) 및 실리사이드 (Ti (Cr) -Six) ​​단계의 석출물을 함유하는 것으로 나타났습니다.

thus, 미세 구조 분석은 첨가 된 Ti, Si 및 B 성분이 주로 크롬-enriched 영역에 집중되어 있음을 보여줍니다. Fe, Ni, Co 및 Mn은 매트릭스를 형성합니다. Heas의 관찰 된 구조는 실제적인 관심일 수 있습니다.

conclusions

cct co-cr 실리콘 보리화물로 강화 된 -FE-NEN-MN 고ENTROPY 합금을 복잡한 수정 자 TI-SI-B (C)가 함유 한 금속 계 조성물에서 원심 SHS에 의해 처음 준비되었다. NICRCOFEMN- (TI-SI-B (C)) 합금의 조성은 잉곳의 벌크 위에 균일하게 분포 된 모든 표적 요소를 포함한다. 첨가제 함량의 증가는 HEA에 기초한 매트릭스에서 티타늄 카바이드 및 붕화물의 입자의 침전을 유도한다. 이러한 침전물의 형태 및 농도는 첨가제의 양에 따라 다릅니다.-

101; X는 0.2에서 1로 변화하고 있으며 연구됩니다. 높은 Al 농도 (x&0.6)로 합성 된 합금은 계층 구조로 표시됩니다. 복합 구조는 CR 및 FE에 기초한 고체 용액의 기초 및 분산 나노 유효제 (#100nm)로서 NIAL을 함유하는 것으로 밝혀졌다.>~

 실험 데이터를 허용 연구중인 HEA가 연구에서 제안 된 방법으로 유망한 것처럼 보입니다. 주어진 구조로 금속 복합 재료를 제조하는 방법은 향상된 성능 특성을 갖는 새로운 HEA의 제조 방법으로서 쉽게 제안 될 수있다.
