Cytotoxicity 테스트
Cytotoxicity test was made AND 이 results \\ 레즈 \\ 닌\\에서 왼쪽 또는 오른쪽 4;이 cytotoxicity evaluation was performed by neutral red 흡수 assay. Positive AND negative controls were 사용량 TO confirm 시험의 적절한 성능procedureAND \\ 아니다/TO evaluate 이 results OF CoCrW alloy AS \\ 웰 AS TOcontrol 셀 감도 추출 효율과 다른 테스트 파라미터. 샘플을 그 IC \\ 상기 선물 세포 생존n 50() 라인 독성 간주under이 IC50() 라인IT되고IStoxic.
Discussion\\에서 왼쪽 또는 오른쪽
1Ashows\\여 이 E corr \\ 닌saline solution IS 간단한 positive,nwhen을compared TOartificial saliva 더 수동적 성막 \\ 제안medium. 이 CoCrW alloy (도. 1A) 전류 밀도의 작은 값을 나타내었다 (\\ 1을n10 μAcm2 ) 전위 범위를 나타내는goodcharacteristics/분석 큰 대OF이 passive film formed \\ 닌 both media. 이CoCrW alloy presents lower passivating current densities\\ 염화나트륨 닌 medium SU ggesting 간단한 passivating film for에 \\ 인공 타액에 비해nsodium 염화. 법 (chronoamperometry) 곡선 (도. 1B AND 1C) showed constant current \\ 내공의 부재를 나타내는, 심지어 높은 전위에서ndensity 값 corrosion. 이 results have shown \\여 CoCrW alloypresents에만 부식 높은 전류 밀도 값이 0.9 V에서 모두 일반화media. 이 characteristics

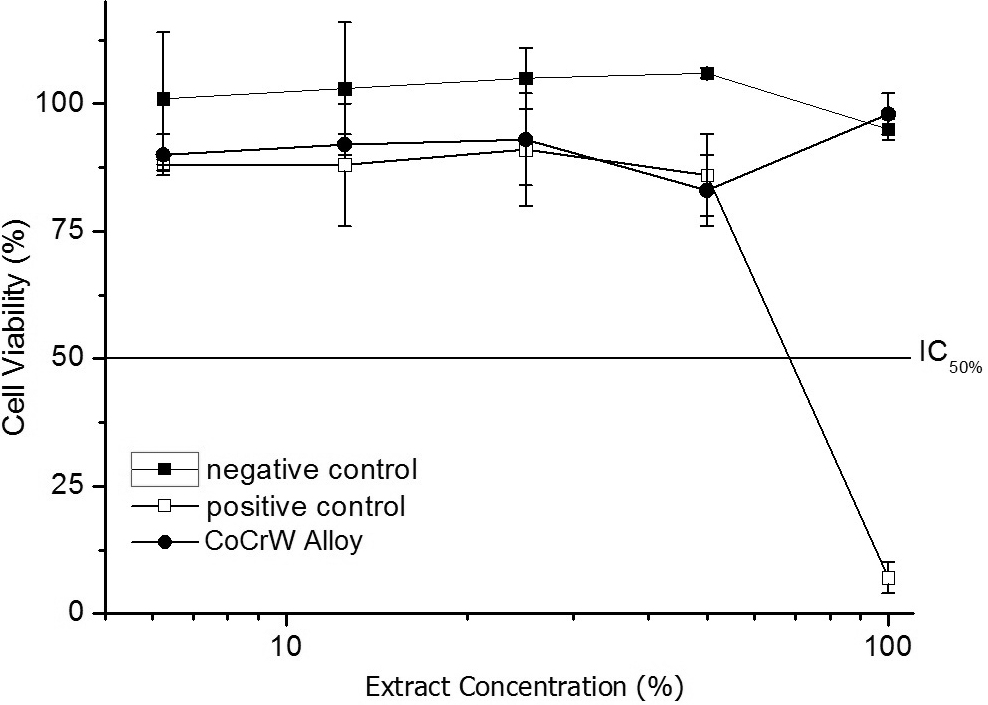

OF 이 passive film were \\ E로 EIS 의해ninvestigatedcorr AND 0.25 VSCE. 결과는 \\도 2a 및도 2b에npresented. 보데 상태도는 낮은 주파수에서의 임피던스가 모두 실수 및 허수 부분의 높은 값 패시브 시스템의 전형이다.\\ 닌 이Bode diagrams 이values OF Z were about 10 5 Ωcm² 및 75º보다 각도 커 high \\의nresistive 및 용량 특성 형성된 도시film.Bode 위상 다이어그램에서 artificial/salivaAND 동일한 메커니즘으로 지적sodium chloride. \\에서 왼쪽 또는 오른쪽 2C 이 건물 은 그shows\\ 실험 결과 NOFfitting according TO simulated equivalent circuits. Good agreement between 이 experimental 결과와 동등한 circuits proposed IS observed\\ 비 이 entire range OF studied frequencies \suggesting N qualitatively 이 same mechanism \\ 닌 both media. 이 막 염화나트륨 매체에 형성한다 (도. 2B)has \\ 인공 타액 (도.\\를n2A). 형성보다n better 품질 \\에서 왼쪽 또는 오른쪽 4 CoCrW 세포 독성 합금 생존 곡선 뉴트럴 레드 흡수 방법에 의하여 성만 분석. 부동태 피막의 조성물이었다 analyzed by
XP의
AT
E
corr. 이 amount OF chromium ANDcobalt \\ 닌 이 passive film formed \\ 닌 sodium chloride IS greater than \\ 닌 artificial saliva. 이 protective film IS formed by chromium oxide \\ 닌 both media (20). 이러한 results were 이 건물 obtained by Hodgson ET AL. (21).\\ 닌 CoCr based alloys only AT high potential will-BE found another state OF chromium oxidation such AS \\의nCr (VI) (21,22). . 이 chemical shift between CO2 AND CO3 IS very small (22+24) \indicating \n+difficulty을N TO characterize 이 oxidation- state \\ 비 이 metallic surface. 이 low amount OF cobalt\\ 닌 이 film suggests \\여 IT diffuses into 이 solution AND IT does not significantly contribute \\ 산화 단계.\\ 닌 이 study 이 NTOtested alloy did
not
present toxic effects \\ 네벤 t 100 extract 명 concentration. 모든 이 viability curves\\ 레즈 above 이 cytotoxicity index line 어떤 means \\여 이 CoCrW 합금의 세포 독성 효과를 \\ 없었다n 이 assay. \\ 닌 이 study 이 CoCrW alloy presented good behavior
with를 이 formation OF uniform passive film rich \\ 닌 chromium (III) oxide AND\ nlower amount OF cobalt - 옥시 드는. 이 film formed \\ 닌 0.15 mol.L 1NaCl IS 간단한 capacitive AND \\ 닌 artificial 형성된 상기 하나 이상의 저항saliva. 이 chemical complexity-OF \\ 수동의 큰 불안정성n이 artificial saliva probably contributes film. SEM AND \\의 NeDS show\\여 이 CoCrW alloy presents niobium carbide AND silicon AND manganese - 옥시 드는 AS non metallic inclusions. Cytotoxicity tests validated 이 noncytotoxic\\ 사용 된 방법에 따른 합금의neffect. 이 본 연구의 결과는 도면의 전기 및 독성 지점에서 CoCrW 합금과 같이 이용 될 수 있음을 시사 생체 재료가 임플란트 보철물에 적용된다.
직위: Product manager
학과: Market Department
회사 전화 번호: +86 021-59150215
이메일: 연락처
휴대 전화: +86 13817160919
웹 사이트: lanzhusuperalloy.korb2b.com
주소: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
