코발트 합금 주물 (2)에 적용된 표면 재해 공정의 remelting 및 효율의 기하학

출시일:2021-06-28
획득 된 표면 remeltings의 remeltings

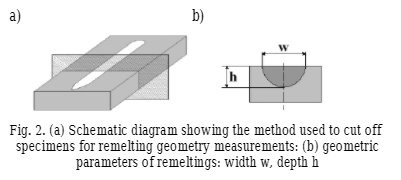

geometry의 geometry는 remeltings의 종 방향 축에 수직 십자가 section에 검사되었다 (그림 1). 표본은 37.2 M-s의 휠 가장자리 변위의-- linear 속도에서 Supra TRD 15 Cutoff 휠을 사용하여 Supra Trd 15 Cutoff 휠을 사용하여 Sublers 브랜드의 Metallographer Cut/off 기계 Labotom 3에서 잘라 냈습니다. 바퀴는 여러 간격으로 약 10 mm/min의 속도로 고급되었습니다.-off 시편을 절단하는 과정에서 바퀴는 물로 집중적으로 냉각되었습니다. 관찰을 위해 선택된 표본 표면은 150, 500 및 마침내 1000의 연마 패드 회전 속도로 150 rpm의 연마 크기 등급을 가진 연마 용지가있는 prepared였습니다. 시험편 준비의 과정에서 연마 용지는 물 스트림으로 젖었습니다.



특성화 된 기하학적 매개 변수의nmeasurements

  remeltings는 고급 이미지 캡처 및 분석 시스템 멀티 스칸 V. 08을 사용하여 Videotronic CC20P 비디오 카메라를 갖춘 Neophot 2 광학 현미경을 의미했습니다. 측정되었다. 채택 된 방법은 0.01mm의 정확도로 파라미터 W 및 H의 값을 판독 할 수 있었다.

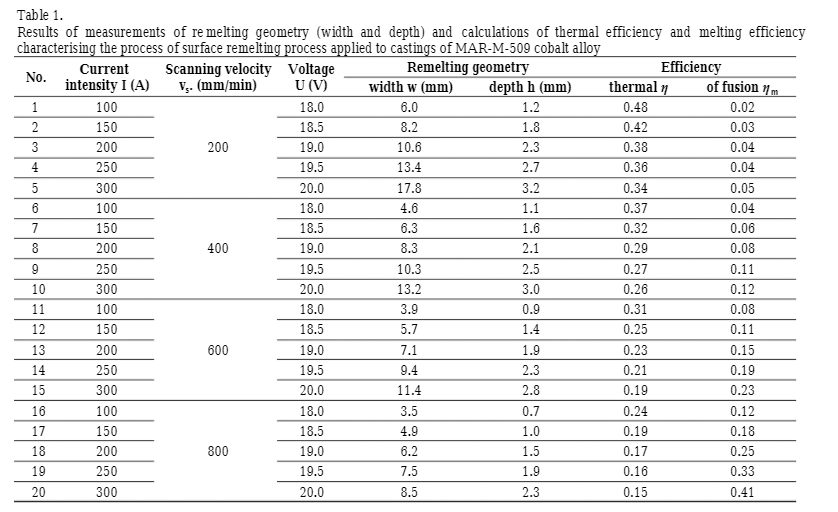

  results 또는 기하학적 구조 (폭 및 깊이) 및 열효율의 계산 된 값 및 녹는 효율의 측정은 표 1.

3. 결론

  based 얻은 테스트 결과로 전류 강도가 증가하고 전기 아크 스캐닝 속도를 줄이는 것으로 나타 났으며 표면 remeltings의 폭과 깊이가 증가합니다. 가장 큰 폭 w 17.8mm 및 깊이 H 3.2 mm 전류 강도 I=300 A 및 스캐닝 속도 VS=200 mm=min에서 얻은. 전류 강도 I=100 A 및 스캐닝 속도 VS/800 mm=min.===/


   --



  .

GTAW 프로세스 매개 변수의 채택 된 범위, 전기 부는 전기 아크 스캐닝 속도의 변화보다 전류 강도 변화에 더 민감합니다. MARM509 합금 주물에 적용된 표면 재해 기술을 특징으로하는 기술적 매개 변수는 프로세스의 열효율 및 용융 효율성의 유의 한 차이를 초래합니다. 높은 전류 강도와 낮은 전기 아크 스캐닝 속도는 전기 아크에서 발생 된 열량을 증가시킵니다. 따라서, 온난 한=up 주조에 의해 흡수 된 열의 양도 증가한다. 전류 강도의 증가와 관련된 주조에 의해 가로 채는 열량의 증가율은 전기 아크에서 발생 된 열의 증가율보다 낮습니다. 효과는 열효율의 감소입니다. 전류 강도의 증가와 전기 아크 스캐닝 속도는 용융 효율이 증가한다. 높은 전류 강도는 전기 에너지의 더 높은 에너지를 의미하며, 스캐닝 속도가 높을수록 재 포장 공정의 지속 시간을 단축시킬 수 있으므로 용융 온도 바로 아래의 온도까지의 시편을 가열하는 것과 관련된 열 손실이 적습니다. 획득 한 결과는 열효율, 녹는 효율 및 기하학적 매개 변수 간의 관계를 한 손 및 기술적 매개 변수 간의 관계를 결정할 수 있습니다 다른 쪽에서의 분기 과정. 한 손의 열효율과 전류 강도와 전기 아크 스캐닝 속도 사이의 관계는 일반 식 : +η

0.0006 · i -0.0004 · =vs0.57 (3) 방정식의=

statical 매개 변수 :

 =0.98 ;20.96; =f =242.1; Δ

η0.018;α

0.05.한 손으로 녹는 효율과 전류 강도와 전기 아크 스캐닝 속도 on=η + 0.0004 ·

-0.19 (4) =statical 방정식 :=

0.92; 2=0.86;f=53.5; Δ η=m

0.041;

α0.05.

한 손에 분기 폭과 전류 강도와 전기 아크 스캐닝 속도on = 0.04 ·n- +

방정식의4.28 (5) =statical 파라미터 :=

0.96; 2=0.92;f =103.1; Δw =

1.05 mm;

α0.05.

한 손에 깊이와 전류 강도와 전기 아크 스캐닝 속도와 전기 아크 스캐닝 속도on = 0.009 ·n -.0013 · +vs

방정식의statistical 매개 변수 :=0.99;=

2

0.98; f=730.4; Δ h=0.08; α=

0.05. 통계 계수의 높은 값을 특징으로하는 수식은-의 주물에 적용된 표면 분해 프로세스의 열효율 및 융합 효율성의 평가를위한 산업 연습에서 효과적으로 사용할 수 있습니다.

mar

m509 GTAW 방법에 의해 수행 된 표면 재 해제 프로세스의 기술적 파라미터를 기반으로 한 획득 된 분융 패턴의 형상.


\\n \\n.

이 공급 업체에게 메시지 보내기

  • 에:
  • SHANGHAI CONLY VALVE CASTING CO., LTD
  • *메시지:
  • 내 이메일:
  • 전화:
  • 내 이름:
조심해:
반복적으로보고 된 악성 메일을 제출하여 사용자를 정지시킵니다.
이 공급 업체는 24 시간 내에 연락을드립니다.
현재이 제품에 대한 문의는 없습니다.
top
