합금은 3 가지 다른 템플릿 조건으로 열처리되었습니다 :

 ii.

 iii.

iii : 피크 노화 침전 후, 36 시간 동안 800 ºC 후로 냉각을 후

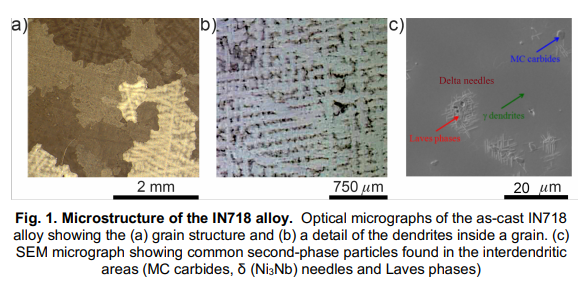

optical 현미경의 현미경 사진 캐스트 Inconel 718 합금 도 1a 및 b에 제시된다. 미세 구조는 밀리미터 크기 범위의 큰 불규칙한 입자로 특징 지어졌습니다. 응고 중에는 전형적으로 발생하는 경우, 각 곡물은도 1c에 도시 된 바와 같이,도 1c에 도시 된 바와 같이, 주로 제 2 상 입자, 주로 δ (Ni3NB), MC 탄화물 및 낙하 단계에 의해 장식 된 방사선 영역 뒤에 남겨졌다. MC 탄화량의 부피 분획, 탈착 단계 및 δ 바늘은 각각 1.3 %, 0.6 % 및 4.4 %였다. 2 차 덴 드라이트 암 간격은 157 μm ± 23 μm였다. 크기 640 μm x 640 μm의 각 템플릿 조건에서 157 μm ± 23 μm.

-&#

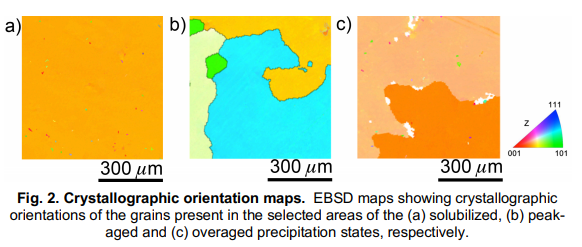

--도 5의 eBSD지도에 도시 된 바와 같이, 가용화 된 피크-aged 및 경화 상태, 각각 유용한, 피크aged 및 경호화 된 강수 상태의 경우, Wher

101; 색상 코드는 각 경우에 표면 정상의 결정 학적 방향을 나타냅니다.

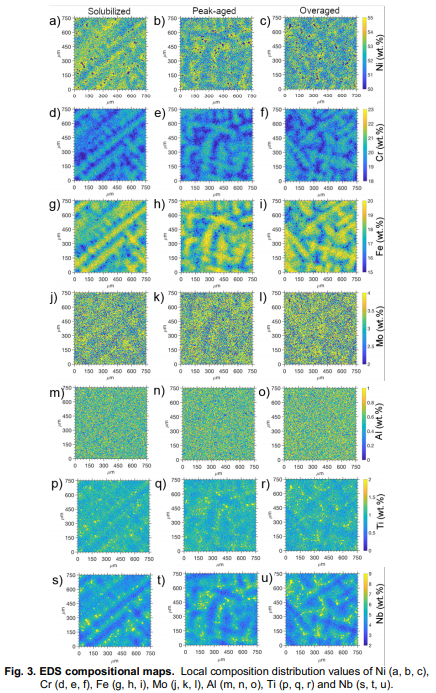

&#각 화학 원소의 다른 확산 속도로 화학 분리가 덴마레의 주조 재료에서 기대됩니다. 규모. 도 3은 Ni, Cr, Fe, Mo, Al, Ti 및 Nb의 7 개의 가장 중요한 합금 원소를위한 3 개의 대표 영역의 조성 맵을 도시한다. 지도는 NI가 방해율 공간을 향해 약간의 분리를 나타내었고, 그것이 인터디레이트라이트 지역에서 발견 된 두 번째-Phase 입자에서 결석 한 것으로 나타났습니다. 한편, Cr 및 Fe의 확산은 다른 요소보다 느리기 때문에 [7,8], 이들은 수상 돌기 핵심 영역에 국한되어있는 경향이있다. MO 및 Al의 경우, 그들의 함유량은 다른 요소보다 낮았으며 상이한 미세 구조 특징을 따라 균질하게 분포되었다. 반대로, TI는 이들 영역에 존재하는 제 2 단계 입자의 형성에 부딪 히며, 주로 MC 탄화물에 강하게 분리된다. 마지막으로, NB는 덴 드레이트 외부 영역을 횡단 기호 영역 및 두 번째-Phase 입자로 분리했다. 그 결과, 평균 NB 함량이 5.1 중량 % 이었지만, 덴 드라이트 코어의 Nb 함유량은 2 중량 %의 낮은 것이었다. %, 중간 계리 영역의 Nb 수준은 상기 제 2Phase 입자로부터 멀어져, 8 중량 %에 도달했습니다. %. 탈착 단계와 δ 바늘은 약 25 중량 %를 함유 한 섬으로 나타났다. %nb. 화학적 분리의 관점에서 유의 한 차이는 온도와 시간이 각각 높거나 길지 않고, 화학적 조성물을 균질화시키는 것으로 나타났습니다.

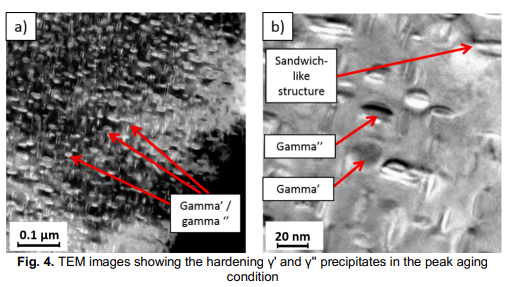

finally 피크 세 조건에서 침전물은 TEM을 특징으로합니다. 합금 매트릭스는 Ni 기반 고체 용액에 이루어진 FCC Ⅱ 상을 포함한다. Ⅲ 매트릭스는 노화 중에 형성된 조성 Ni3NB가 형성된 조성 Ni3NB와 조성 Ni3 (Ti, Al) 및 BCT Ⅱ '상에 의해 Ⅲ 매트릭스가 강화된다 [9]. 도 4는 상이한 배율의 피크 세 조건에서 시편의 TEM 이미지를 보여줍니다. � '석출물은 길쭉한 디스크 모양을 나타냅니다.101; ¼'침전물로 거의 회전력이 있습니다. 둘 다 평균 크기의 20nm을 가졌습니다. � '디스크

spheroidal �'입자로 구성된 복합 석출물의 존재는도 4b에 도시 된 바와 같이 관찰 될 수있다. 4b.------ 2.2.기계적 성질 경도 (h) 및 가용화 된 피크

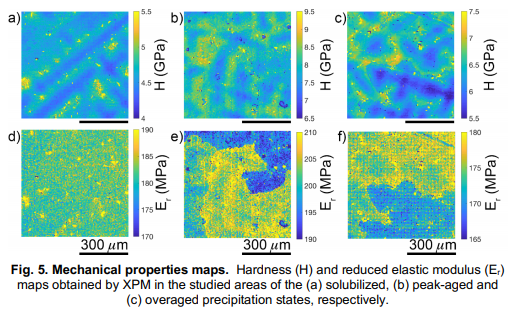

F. 두 번째 위상 입자를 고려하지 않고 평균 경도 값은 용해 된 Peakaged 및 Coveraged 템퍼링을 위해 4.7, 7.8 및 6.2 GPA를 각각였습니다. 그러나 경도 값은 덴마키 스케일에서 강한 그라디언트를 보여 주었고, 덴마키 코어 내의 값이 낮은 덴마리 코어 내의 값이 낮아지면 (그림 5.AC). 덴 드라이트 코어와 interdendritic region
