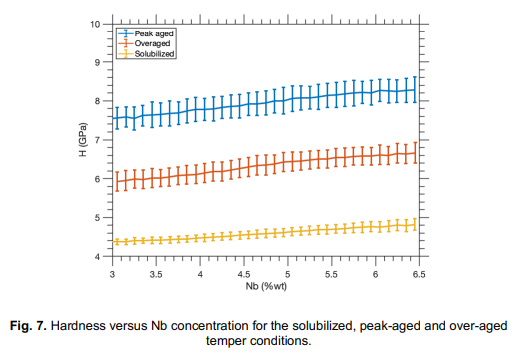

사실, 경도 맵 (그림 5a, b 및 c)은 NB 함량 (그림 3s, t 및 u)과 템퍼 조건과 직접 상관 관계를 나타냅니다. 도 6b의 경도 값의 히스토그램은 합금의 침전 상태로부터 예상대로 가용화 된 피크aged 및 경호적 인 템플릿 조건에 대한 4.7, 7.8 및 6.2 GPa의 평균 경도를 각각 나타낸다. 그러나 더 중요한 것은 경도 분산이 각각의 경우의 NB 함량의 역할에 대한 중요한 정보를 제공합니다. 예를 들어, 가용화 된 상태는 Peak-aged 및 Everaged 상태보다 좁은 경도 분포를 제공합니다. 즉, 가용화 상태에서의 경도 분포의 폭은 피크-aged 및 획호적 인 상태에서 약 2 GPA로 증가하는 반면, 약 1-1.2 GPA가 증가합니다. 이는도 5a, b 및 c의 덴 드리 트 암의 코어 및 덴 드리 트 암의 표면과 비교하는 것을 확인할 수있다. NB는 주로 가용화 된 상태에서 고용 용액으로 예상되며, 피크 노인 및 획득 된 조건에 대해 � '강화가 낮아지는 강수량이 낮아질 것으로 예상된다. 이는 NB 분리가 Solid Solution 강화 Ni 기반 초합금보다 강화 된 ¼ ''에서 더 큰 기계적 특성 변이를 유도한다는 것을 나타냅니다. 또한, 각각의 경우에 16000 개 이상의 데이터 포인트를 포함하는 NB 함량 및 경도 맵은 각각의 템플릿 조건에 대한 경도와 NB 함량 사이에서 정량 상관이 추출 될 수있는 통계적으로 중요한 데이터 세트를 나타낸다.이 정보는 로컬- hardness지도가 현지 미세 구조와 직접 상관 관계를 맺을 수 있으므로 용접, 수리 또는 3D 인쇄 구성 요소의 품질을 평가하는 매우 중요한 로컬 도구를 나타냅니다. 강력한 NB 분리로 지역을 식별 할 수 있습니다. 또는 열팽창 영역의 결과로 현지 템퍼가 있습니다.

finally, 그것은 감소 된 탄성 계수지도가 감소 된 것을 알 수있는 흥미 롭습니다 (그림 5d, e 및 f) 로컬 화학 분리 또는 템퍼 상태와 상관 관계가 없도록하십시오. 대신, 탄성 계수 맵은 입자의 결정 학적 배향과 직접적인 상관 관계를 나타낸다 (도 2a, b 및 c). 이는 in178 [12,13]의 큰 탄성 이방성을 고려하고 경도에 대해 반대로, 탄성 특성과는 반대로 화학적 조성물의 침전 단계 또는 작은 변화와 같은 미세 구조 특징에 상대적으로 둔감하지 않는다는 사실은 놀랍지 않습니다. 그림 8은 in718 (C11

179; C44109.6, GPA에서)의 단일 복제 탄성 상수를 사용하여 계산 된 결정 학적 배향 [14]의 예상 된 탄성 계수 변이를 플 로팅합니다 [12]. 탄성 계수는 ​​각각 279 GPA의 방향, 104 및 113 GPA보다 훨씬 더 높을 것으로 예상됩니다. 나노 인테리얼은 들여 쓰기 아래 복잡한 스트레스 상태를 부과하지만, 들여 쓰기 탄성률의 상대적인 값이 곡물의===

normal 결정 학적 방향과 상관 관계가 있음을 알아 두는 것이 흥미 롭습니다. 예를 들어,도 2b의 표면 정상적인 표면을 갖는 피크 노화 조건의 밝은 청색 입자는 [101]과 [111] 사이의 가장 높은 탄성률을 제공하며, 210GPa의 약 210GPa (도 5e 및 6c)의 경호적 인 상태 (그림 2c)에서 어두운 오렌지색 곡물은 표면 정상이 가까운 [001]에서는 약 165MPa의 약 165MPa의 가장 낮은 탄성률을 나타낸다 (그림 5f 및 그림 6c).

 4.--결론 로컬 기계적 성질, 화학적 조성 및 결정 방향의 높은 throughput 상관 관계 연구 선정 된 영역에서 실시 된 inconel 718 표본의 선택된 영역에서 수행되었습니다 세 가지 다른 템퍼로. 표본은 덴 드라이트 암의 스케일에서 강한 NB 분리를 보였으며, 덴 드라이트 암의 핵심에서 8 중량 %의 코어에서 8 중량 %의 % 및 25 중량 %의 %의 % %. 위상 입자 (MC 탄화물, raves 단계 및 δ 상 바늘). 나노하르움은 각각의 경우에 국소 NB 함량과 성질 상태와 강하게 상관 관계가있는 것으로 밝혀졌습니다. 반대로, 들여 쓰기 탄성 모듈은 국부적 인 화학 조성물 또는 템퍼 상태의 영향을받지 않고 니켈의 높은 탄성 이방성으로 인해 입자 배향과 직접적으로 상관 관계가 있었다. 국부적 인 기계적 특성, 화학적 조성물과 템퍼 상태의 상관 관계를 결정하는 것은 주조 부품의 품질 및 용접, 수리 또는 3D 인쇄 부품과 같은 다른 응고 공정의 품질을 평가하는 매우 중요한 도구 일 수있다. 이렇게하면 지역 경도 맵은 로컬

MICrosture와 직접적으로 상관 될 수 있으며 열의 영향을받은 영역의 결과로 강력한 NB 분리 또는 로컬 템퍼로 지역을 식별 할 수 있습니다.
