in600

uns NUS NUS NO6600, W.NR.2.4816, ALLOY600, NA14

alloy 600 좋은 고온 부식 및 산화 저항, 우수한 콜드와 뜨거운 가공과 니켈-Chromium-iron-based 고체 솔루션 강화 합금입니다. 용접 공정 성능이며 700 ° C 이하의 열 강도와 높은 가소성을 만족시킵니다. 합금은 차가운 작동에 의해 강화 될 수 있거나, 저항 용접, 융합 용접 또는 납땜에 의해 연결될 수 있습니다.

olcosion 저항

alloy 600 다양한 부식 미디어에 부식 저항을 가지고 있습니다. 크롬의 조성물은이 합금이 니켈 99.2 (합금 200) 및 산화 조건 하에서 니켈 99.2 (합금 201, 저탄소)보다 더 나은 내식성을 갖는다. 동시에, 더 높은 니켈 함량은 합금이 환원 조건 및 알칼리성 용액에 부식성을 가지며, 염소-Iron 스트레스 부식 균열을 효과적으로 방지 할 수 있습니다.

600 합금은 아세트산과 같은 유기산에서 좋은 내식성을 가지고 있습니다. , 아세트산, 포름산 및 스테아르 산 및 무기산의 중간 내 부식성. 그것은 원자로의 1 차 및 2 차주기에 사용되는 높은-purity 물이 우수합니다.

내식성.

eSpecially 탁월한 성능은 건조 염소와 수소의 염소

-

corrosion에 대한 저항입니다. 650 ℃에 도달합니다. 고온에서, 어닐링 된 및 용액 \\ 배열 된 합금은 우수한 산화성과 공기 중에 높은 강도를 가지고 있습니다.

합금은 또한 암모니아 및 질화 및 탄소 분위기를 저항 할 수 있지만, 합금은 산화 환경을 일으킬 때 일부 산화 미디어에 의해 합금을 부식시킬 수 있습니다. 조건 대체.

-

/1425 ℃

dritsing : 8.4 g

cm3

magnetic : 없음

execuey 표준

/forgings ASTM B564

BAR ASTM B166 AMS 5665/5667

strip/566 ASTM B168 ASTM B906 AMS5540//Seamless 파이프 ASTM B167/B163 ASTM B751/517 ASTM B751

B775

B829

accessories : ASTM B366

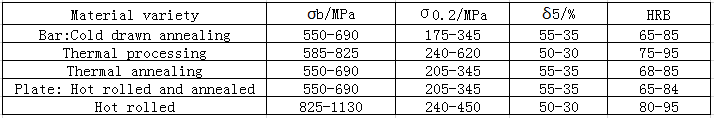

Processing

Thermal 처리~1. 뜨거운 작동 온도 범위는 1200 ℃

900 ℃이며 냉각 방법은 물 담금질 또는 급속 공기 냉각입니다.

2. 최상의 내식성 및 가장 적합한 결정 구조를 얻으려면 열처리 후 열처리가 필요합니다.

3. 재료는 가열로에 직접 공급 될 수 있습니다.

Cold Working--1. 콜드

worked 소재는 어닐링되거나 솔루션 열 \\ vtreated해야합니다. 600 합금의 작업 경화 속도는 오스테 나이트 계 스테인리스 강과 가깝기 때문에 유사한 처리 장비를 선택할 수 있습니다.

2. 중간 어닐링은 냉간 가공 공정 중에 수행되어야합니다.

3. 냉간 작동량이 5 %보다 크면 공작물은 처리 된 용액이어야합니다.

4. 물질의 마모를 줄이기 위해, 금형은 합금 공구 강철, 경질 합금 또는 주조 강철을 선택해야합니다.

welding 프로세스

합금은 좋은 용접 성능을 가지고 있으며 아크 용접과 같은 다양한 방법으로 연결할 수 있습니다. 아르곤 아크 용접, 저항 용접 및 브레이징. 대형 또는 복잡한 용접 구조 부품은 용접 응력을 제거하기 위해 융합 용접 후 1 시간 동안 870 ° C에서 어닐링되어야합니다.

Parts 열처리 공정

열처리 공정 열처리 시스템에 따라 수행해야합니다 해당 물질 표준의 시트 및 스트립 부의 어닐링 처리는 보호 분위기에서 수행되어야합니다.

1. 에어로 엔진 부품

2. 부식성 대기

&3의 Thermowell. 부식성 알칼리 금속, 특히 환경의 생산 및 사용 :#

101; 황화물은

4를 사용합니다. 석유 화학 생산

5의 촉매 재생기. 원자로

\\n
