밸브 및 파이프와의 연결 유형

출시일:2020-06-08

마지막 기사에서는 밸브와 파이프의 연결을 소개했습니다.   플랜지 연결 실제로 용접 연결, 웨이퍼 연결, 스레드 연결, 페룰 연결 등과 같은 다른 유형의 밸브 및 파이프도 있습니다. 오늘 관심있는 경우 밸브 및 파이프 연결에 대해 계속 논의 할 것입니다.



플랜지 연결

플랜지 연결   파이프 라인 또는 장비에 연결된 가장 일반적으로 사용되는 밸브 연결 유형입니다. 플랜지, 개스킷 및 볼트가 완벽한 밀봉 구조 설정으로 결합되는 분리 가능한 연결 방법입니다. 참조하십시오   여기   자세한 내용은.



용접 연결

용접 연결은 용접 그루브가있는 밸브 본체와 용접으로 연결된 파이프 시스템을 말합니다. API 600, ASME B 16.34 및 기타 표준은 용접 그루브를 규정합니다. 그만큼   형태   용접 그루브의 다음과 같습니다 :

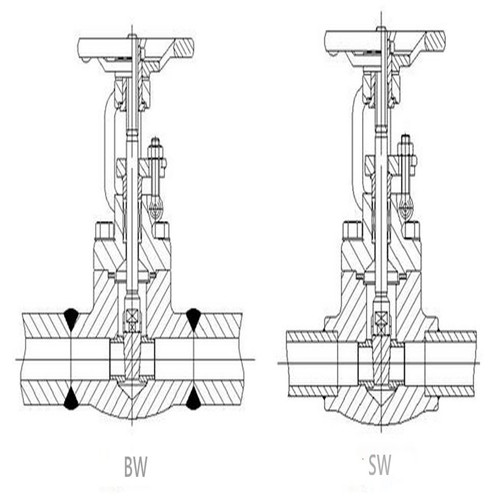

밸브와 파이프 라인 사이의 용접 연결은 맞대기 용접 연결 (BW)과 소켓 용접 연결 (SW)로 나눌 수 있습니다. 맞대기 용접 조인트 (BW)는 모든 크기, 압력 ​​및 고온 작업 조건에 사용할 수 있으며 소켓 용접 조인트 (SW)는 일반적으로 DN50 미만의 밸브에 적합합니다.

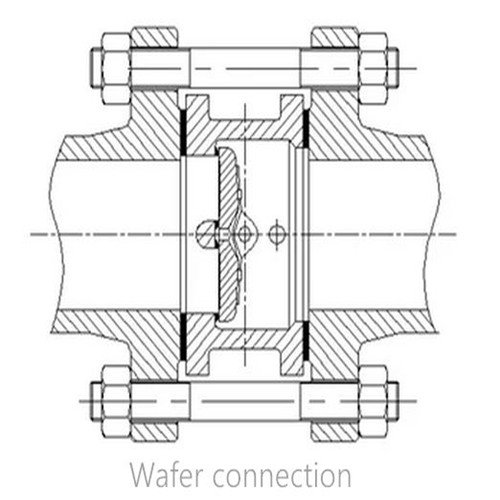

웨이퍼 연결

웨이퍼 연결 밸브 양쪽의 파이프 플랜지가 파이프 시스템의 측면에 볼트로 고정되는 연결 유형입니다.

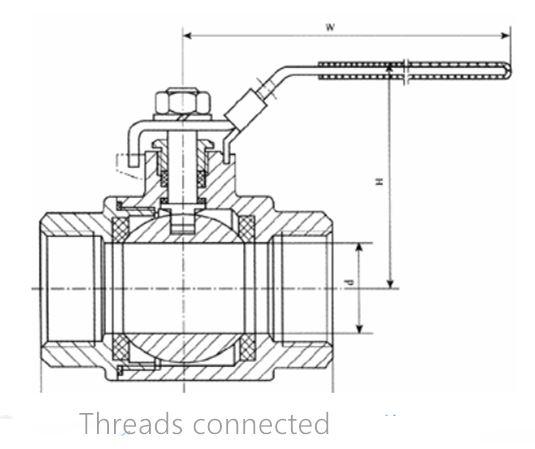

스레드 연결

스레드 연결은 밸브 바디의 내부 또는 외부 스레드를 파이프에 연결하는 것을 말합니다.

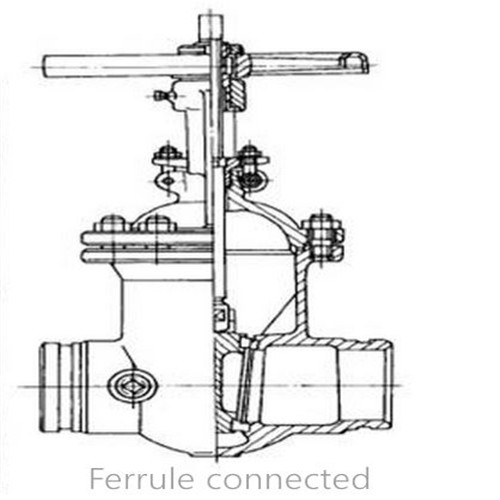

페룰 연결

클램프가있는 밸브 본체는 페룰에 의해 배관 시스템에 연결됩니다.


데코 탄소강, 스테인리스 강 및 니켈 합금의 다양한 파이프 플랜지를 제공합니다. 우리는 또한 같은 특별한 플랜지를 제공 할 수 있습니다   긴 용접 넥 플랜지 특수 소재 요청 및   대용량 파이프 플랜지 . 더 많은 강철 플랜지 및 파이프 요구 사항, 지금 전화 또는 이메일
