현재 작업은 합금 조성 합금 조성의 작은 (Erbo/1 대 Erbo/15) 및 작은 (3 Erbo/15 변형) 변화에 대해 그들의 열성 탄성 특성에 영향을 미칩니다. 첫 번째 목표 : 두 개의 다른 합금 (합금 조성의 큰 변화)의 비교는 초 초자 단일-Crystal 기술, where을 향해 이동하기위한 전반적인 노력에 도움이됩니다. 높은 크리프 강도를 제공하는 것으로 알려진 RE와 같은 값 비싸고 전략적 합금 요소는 기계적 강도를 위태롭게하지 않고 다른 요소에 의해e D를 대체합니다. 탄성 및 크리프 특성은 모두이 점에서 중요합니다. Mo, Ti 및 W [34]의 수준을 증가시킴으로써 이것이 달성 될 수 있다는 것이 제안되어왔다. 또한, 탄성 계수는 ​​열 피로 적재를 견딜 수있는 구성 요소를 설계하기 위해 높은-temperature 엔지니어링에 필요합니다. 따라서 탄성 계수를 측정하기 위해 현재의 연구에서 노력이 이루어집니다. 두 번째 목표 : 하나의 특정 요소의 효과가 연구 될 때만 개별 합금 요소의 역할에 대한 자세한 이해가 얻을 수 있습니다. 3 개의 Erbo/15 변형의 비교는이 점에서 도움이됩니다. 세 번째 목표 : 특히 높은 C-solvus 온도를 결정하는 방법으로 높은-resolution dilatry의 잠재력은&탐구합니다. 이를 위해 우리는 이론적 열 Thermocalc 계산 [35]와 높은--온도 확장 분석에 의해 얻어진 C&solvus 온도에 대한 실험 결과를 비교합니다. 3D 원자 프로브 토모그--Raphy (3D&ATP) [36] 및 투과 전자 현미경 (TEM)을 사용하여 얻어진 촛불을 사용하여 얻어진 촛불 C-PHASE의 화학적 조성물의 예측을 비교하여 Thermocalc 조성물의 품질을 평가합니다. ]. C-solvus를 결정하는 방법으로 열팽창의 높은-resolution 측정을 확립하려면 초자연성 기술에서 중요한 Pro-&

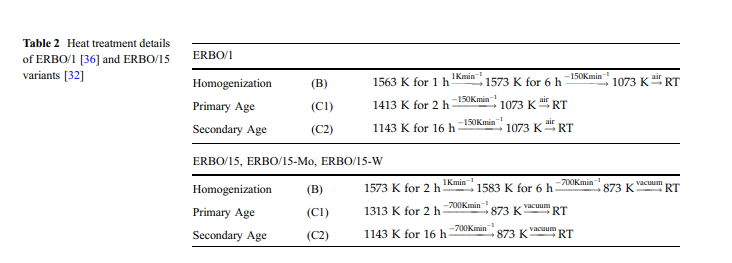

/-&결과는 문헌에 발표 된 이전의 연구에 비추어 논의됩니다. 추가 연구가 필요한 분야는 강조 표시됩니다.#/--materials, 실험 및 방법 재료 : 현재의 작업에서는 4 개의 재료가 조사됩니다. 그들의 공칭 화학 조성물은 표 1에 열거되어있다. ERBO-1은 합금의 CMSX-4 유형, 가공, 다중 단계 열처리 및 미세 구조에 세부 사항 elsewher//101; [32, 33, 36, 37]. Erbo/15는 Rettig et al.에서 개발 한 저-density Refree 단일/crystal Ni-base superalloy입니다. [34] 숫자 열역학 멀티/Criteria 최적화 방법을 사용합니다. 현재 우리는 Erbo-15는 덜 W 및 적은 mo (Erbo/15-W 및 Erbo15W 및 Erbo 15W 및 Erbo15/MO)를 포함하는 두 개의 가구 Erbo/15 변형을 비교합니다. 4 개의 조사 된 합금의 열처리 세부 사항은 표 2에 나타납니다. Erbo/1은 Bochum의 Doncasters 정밀 주물에 의해 열 \\ vtreated 반면, Erbo/built 진공 열처리로의 열처리를 수행했습니다. LHTM--

100-200 16 1g의 Carbolite 게로에서. 열처리 절차에 대한 자세한 정보는 [32] 및 [36]에 문서화되어 있습니다. 전자 프로브 미세 분해 (EPMA)는 Erbo 1 용 전자 프로브 마이크로 아라 나 말레이 (Sx) 50 및 Erbo 15 용 SxFivingFe의 전계 방출 전자 마이크로 코브 및 두 개의 파생물을 Cameca에서 사용하여 수행 하였다. 응고 동안 SXS의 합금 원소는 수지상 및 방사선 영역으로 분할하는 경향이 있음을 잘 알려져 있습니다. 도 1은 AS CAST 조건 (상부 행, 무화과 1A-D) 및 균질화 열처리 후에 ERBO15의 미세 구조에서 요소 AL, TI, MO 및 W의 분포를 나타낸다. 1ee-h). 도 2의 하부 행은 응고 동안 합금 원소의 분할 경향과 관련된 대형
