figure 2는 현재 작업에서 고려 된 8 개의 물질 상태의 SEM 현미경 사진을 제공합니다. 4 개의 AS-CAST 재료 상태는도 2의 상부 행에 표시된다. 2 차 노화 처리 후 완전 히트-TREATED 물질 상태 (표 2)는도 2의 하부 행에 도시되어있다. 2.

 Transmission 전자 현미경 (TEM)은 C/C-MICrosture에서 두 단계의 국소 합금 화학을 분석하는 데 사용되었습니다. TEM은&jeol JSM-6490 (Erbo/1 용) 및 FEI (Erbo/15 및 그 파생물 용)와 Edax 분석 시스템에서 운영되는 FEG를 갖춘 FEG를 갖춘 Tecnai G2 F20을 사용하여 수행되었습니다. 3 개의 Erbo/15 변형에서 위상 조성물을 측정하는 데 사용 된 절차는도 3에 도시되어있다.도 3은 @ [방향 (다중 빔 콘트라스트)에서 취한 줄기 현미경 사진을 도시한다. EDX 스펙트럼은 5 개의 C-CHANNEL 위치 (표시된대로 1-5) 및 4 개의 인접한 C-Particles (위치 6-9)의 중심에서 촬영되었습니다. 각 EDX&스펙트럼은 60 초의 시간 동안 전자 빔 직경 10nm로 기록되었습니다. Edax 알고리즘을 사용하여 조성물을 계산 하였다. 2 단계의 값은 5 채널 측정 (분석 점 1 ~ 5)의 평균 및 4 개의 입자 측정 (분석 점 6 ~ 9)으로 얻어졌습니다. 크로스 C-CHANNEL (오렌지, 위치 1) 및 UPPER 오른쪽 C-PARTICLE (녹색, 위치 7)에 대한 EDX 스펙트럼의 예는 왼쪽 및 오른쪽에 표시&표시됩니다. 표시된대로 다이어그램.

비교, 우리는 Parsa et al.에 의해보고 된 지역 구성 결과 중 일부를 사용합니다. * 65 k.

 -=//



--- resonant 초음파 분광법 (RUS) : 현재의 작업에서는 공진 초음파 분광학 (RUS)의 도움으로 온도의 함수로서 탄성 강성 계수가 결정되었습니다. [38, 39]. 정확하게-100 [약 8 9 7 x 6 mm3//336 mm3의 목표 치수의 배향 된 큐브 표본은 [40]에서 설명한대로 스파크 침식 가공으로 화분 방향을 조합하여 얻어졌습니다. 현재의 연구에서 RUS 측정은 Erbo15 및 그 변형을 위해 취해졌습니다. 비교를 위해, Erbo

1의 데이터는 Demtroňder et al의 작품에서 취해졌습니다. [41] 모든 표본 치수는 표 3에 나와 있습니다. 현재 작업에서 테스트 한 모든 표본의 경우 QG (샘플 중량 및 부피에서 계산) 및 부력법 QB에 의해 결정된 밀도 사이에는 좋은 동의가있었습니다 (표 3). 그라인딩 및 다이아몬드 플레이트 연마에 의해 양호한 표면 특성이 확립되었습니다.

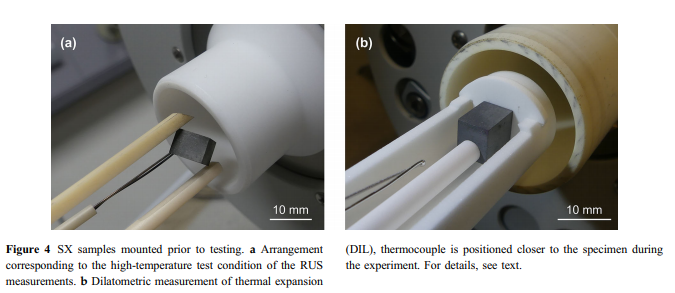

 그림 4a, 그림 4a에서는 두 세라믹로드와

\\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N Nmeasurement 열전쌍 인근. 실험 중에는 열전쌍이 시험편에 붙어 있지 않았지만 매우 가깝습니다. 시편과 열전쌍의 관련 부분은 노 \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ N \\ Nfor의 온도 일정 구역에있었습니다. 공진 주파수의 실험적 결정, 자유롭게 진동하는 샘플이 사용됩니다. 실험적으로 수득 된 공진 주파수는 의사 \\ Ncubic 결정의 3 개의 독립적 인 탄성 강성 계수 C11, C12 및 C44와 관련이있다 [38, 39, 41]. 데이터 수집의 경우 \\nhouse에 내장 된 RUS 장치가 사용되었습니다. 시스템은 신호 생성 및 감지를 위해 고속 \\ Nspeed \\ N \\ N \\ N \\ Nplifier (NF Corporation에서 BA4825 유형)와 함께 주파수 응답 분석기 (NF Corporation에서 FRA5087 유형)로 구성됩니다. 실험은 NetZSCH 저 \\ Ntemperature 퍼니스 및 계단식 온도 컨트롤러 (Eurotherm의 유형 2704)를 사용하여 100 ~ 673 k의 온도 범위에서 수행되었습니다. 샘플의 공진 스펙트럼은 150 ~ 1000 kHz 범위에서 기록되었다. Erbo \\ N1, Demtroňder et al. [41] 실온과 1273k 사이의 50 k 단계에서 탄성 특성을 연구 하였다. 현재의 작업의 Erbo \\ N15 변이체는 100 k와 673 K. \\ N \\ N \\ N \\ N \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
