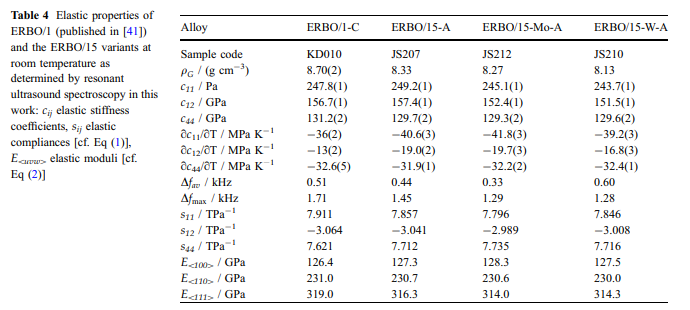

Results 탄성 특성 : 실온에서 RUS 방법으로 얻어진 가슴 흡입-Crystal Erbo/15 및 그 변형의 탄성 강성은 표 4에 나타납니다. 비교를 위해, 문헌 [41]에 Erbo/1에 대한 데이터가있다 [41] 추가되었습니다. 또한 탄성 컴플라이언스 SIJ는 입방 대칭이있는 재료를 보유하는 관계를 사용하여 계산되었습니다.

방향성 영 또는 탄성 계수 E는 그 세로 효과의 역의 역과 같습니다. 탄력있는 적합성. 관심의 방향 uu1e1? U2E2? u3e3, wher=&101; EI는 데카르트 기준 시스템의 기반 벡터를 설명하고 UI는 SELEC#&116의 E Moduli, ED 입방 방향은 다음과 같은 :#

selected 값에 대한 ED 입방 방향을 얻습니다. 표 4.

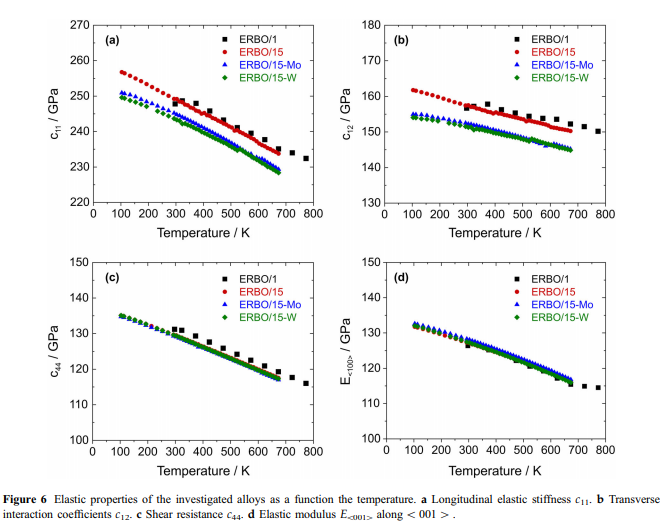

탄성 강성의 온도 의존성이 그림 6. 100 ~ 673 k, C11, C12 및 C44가 온도가 8.5 %, 6 % 및 각각 13 %. 온도 범위에서 실험 데이터에 대한 선형 근사에 의해 결정된 CIJ의 온도 계수는 표 4에 주어진다. \\ 100 [, \\ 110 [및 \\ 111 [

//-==해당 매개 변수와 표준 편차가 --/-

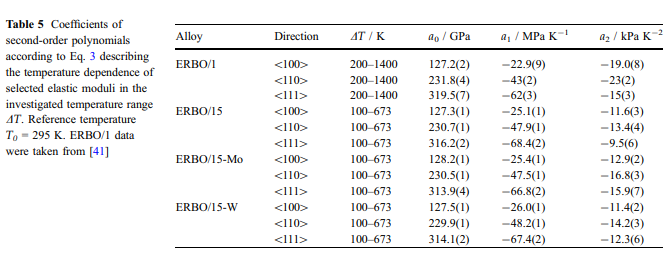

they machinations에 의해 조사 된 온도 범위에서 근사화 된 전체 e \\ uvw [데이터가 근사치되었습니다. 완전히 수렴형 적합의 공분산 행렬은 표 5에 주어집니다. 예를 들어, E \\ 100 [ERBO1의 데이터 ([41]의 데이터) 및 ERBO

F (T)는 모두 고온에서 기울기에서 재현 가능한 변화를 잘 특징으로합니다. 이것은 열팽창 계수 ath

/--temperature의 함수로 플롯 될 때 특히 분명해진다. 이러한 곡선은 고온에서 열팽창 계수를 급격하게 나타냅니다. 도 7에서, AS-CAST 및 완전 히트-TROBE-15/W의 열 균석 및 열팽창 계수가 도시되어있다.-/-/-----erbo-15-W가 표시됩니다. AS&CAST 및 HEAT-TREATED 재료의 ATH (T) 피크 위치가 닫혀 있음을 알 수 있습니다, 히트-TREATED 소재의 피크 온도는 AS&CAST 소재보다 12K입니다. Erbo-1은 히트 \\ 배열 된 재료 상태에서 조사했습니다. Erbo&15 변형의 경우, AS/CAST 재료 상태를 분석했습니다. Thermocalc 예측 및 합금 조성물 : Thermocalc는 표 1에 주어진 화학적 합금 조성물에 기초하여 모든 조사 된 합금에 대한 평형 상 분획을 계산하기 위해 사용 하였다. 이들은도 9의 온도의 함수로서 제시된다. Erbo/1 3 열역학적으로 안정된 TCP/phases (l-, r r&및 r&phase)는 평형에서 형성되며, L/phase 만 ERBO15 및 그 유도체에서 형성됩니다. 온도가 증가함에 따라 TCP 및 C/Phase 분수는 C-Phase의 FRAC&-의 경우 증가하는 동안 감소합니다. 표 6에서, 계산 된 솔벤트 (Tsolvus), Solidus (Tsolidus), 액상 (Tliquidus) 온도는도 9에 제시된 곡선에서 취한 873K 및 1323 k의 C&PHASE-분획과 함께, 9가 열거되어있다. 특히 계산 된 Csolvus 온도

1에 대한 솔벤트 온도와 그 파생 상품의 솔벤트 온도보다 높은 것이 명백 해지는 것은 명백해진다. 계산 된 Solidus 온도가 매우 유사하지만 Erbo1의 유동 온도는 4 개의 모든 합금 중 가장 높습니다. 또한 873 k (74 vol. %)에서 계산 된 C
