이는 문헌에서 자주 사용되는 수량입니다. 도 15에서 볼 수있는 바와 같이, TRUE ATH (-T) 데이터는 현재 작업에서 C-solvus의 결정을 위해 우리가 착취하는 날카로운 피크를 보여줍니다.&이 특징은 대부분이 특징은 크게 평균으로 athmeanītī의 사례. 그림 15는 다른 출처에서 디지털화 된 데이터를 나타냅니다 [58, 59, 63-71]. 모든 저자는 2k/min과 5 K/min 사이의 가열 속도를 사용하여 실험을 수행했습니다. NI (전체 서클)에 대한 데이터는 Sung et al의 작업에서 재현되었습니다. [64-67]에서 회귀선을 만들었던 [64-67] 및 Ni3Ti (빈 서클)의 데이터가 Karunaratne et al의 작업에서 재현되었습니다. [68] (누가 이전의 출판물을 언급합니다 [65, 69, 70]). CS-Phase (빈 사각형) 및 CMSX-4에서 Siebośrger et al에 의해 격리 된 C&phase 데이터 (전체 사각형),-이 데이터를 비교하는 것은 흥미 롭습니다. [58] 그들의 데이터는 진정한 열팽창을 나타냅니다. 그러나, 격리 된 단계는 C/C-equilibrium으로 화학 조성을 조정할 수 없습니다. 따라서, 우리의 작업에서 관찰 된 것처럼 열팽창에서no&피크가 나타납니다. Morrow et al. [71] C-C/MICrosture와 Ni-base 초합금에 MO 추가의 영향을 조사하고 증가하는&mo 수준 및 al-levels는 열 확장 계수의 작은 감소를 보여줍니다. 도 15에서, 우리는 3.5 % MO (빈 삼각형)로 Ni-based 합금에 대한 데이터를 재생한다. 마지막으로 Quested et al에서 최근에 게시 된 CMSX-4 데이터 세트를 추가합니다. [59] (두꺼운 점선). 이 비교는 몇 가지 분산이있는 동안 모든 데이터가 우리의 평균 열팽창 계수와 비교할 때 합리적으로 닫힌 것으로 나타났습니다. 우리의 평균 열팽창 데이터와 quested et al. [59]는 훌륭한 합의를하고 있습니다. 그러나 우리의 진정한 확장 데이터는 더 높은 값으로 크게 벗어나고 csolvus온도를 결정할 수있는 sharp -&peak을 보여줍니다.

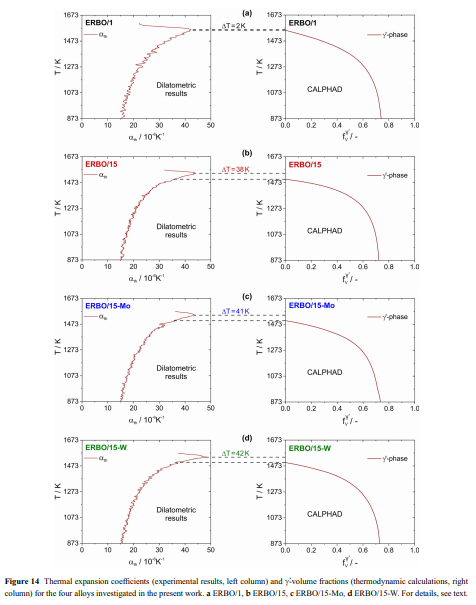

our 진정한 열 확장 데이터는 고온에서e을 고온에서 발음 된 날카로운 피크 (화살표로 강조 표시됨)를 보여줍니다. 열팽창 계수는 거의 50 % 증가합니다. 도 1 및도 2에 제시된 데이터. 7, 8, 9, 13 및 14이 드롭은 C-solvus 온도와 관련이 있음을 명확하게 제시합니다.&ERBO/1 (CMSX-4 유형), 방울은 열 온도에서 C-solvus Tem-&/-어울리가 가장 가까운 온도에서 발생합니다. 3 개의 Erbo-15&Type 합금의 경우, 열팽창 하락은 예측 된 C-solvus 온도보다 40K 인 온도에서 발생합니다. Erbo/15 및 그 변형 (표 7 및 8, 무화과. 10, 11)보다 ERBO/1에 대한 측정 된 (팽창 계측기) C '/solvus 온도간에 더 나은-계약이 있습니다. 이것은 Erbo-1 (3D/apt, [36], CMSX-4 유형의 표준 재료)에 대한 실험적으로 결정된 합금 조성물이 실험의 경우보다 해당 열 Thermocalc 예측과 더 나은 계약을 맺고있는 것을 찾는 것과 일치합니다. Erbo-15 합금 (실험 데이터 : TEM&EDX, [32]). C/solvus 온도 사이의 불일치는 실험적으로-및 TEM에서 측정 된 위상 조성물의 차이뿐만 아니라 TEM에서 측정 된 위상 조성물의 차이와 THERMOCALC에 의해 예측 된 위상 조성물의 차이점 구성 범위. 실험 결과 및 열전달성 예측은 MO 또는 W 수준을 감소시키는 것이 Csolvus 온도에 유의 한 영향을 미치지 않는다는 것을 시사합니다.

 -현재 작품의 초점은 진정한 열 확장&측정을 사용하여 C-solvus 온도를 결정하는 데있었습니다. 또한, 우리는 4 개의 Ni-base 단일&crystal 초자연성에 대한 탄성 계수를보고합니다. 스트레스 온도 체제에서 엔지니어링 디자인에 유용한#-101; 탄력성은 기계적 재료의 행동을 통제하고 열 피로 적재와 관련된 열 응력을 추정하기위한 것입니다. 우리의 결과는 크리프 특성을 평가하는 데 직접 적용 할 수 없습니다. 그러나 c-solvus tempera&-tures c&particles,-의 안정성을위한 측정 값은 크립 강도를 제공합니다. 따라서 우리의 결과는 간접적으로 singlecrystalnibase superalloys의 크리프 거동과 관련이 있습니다.
