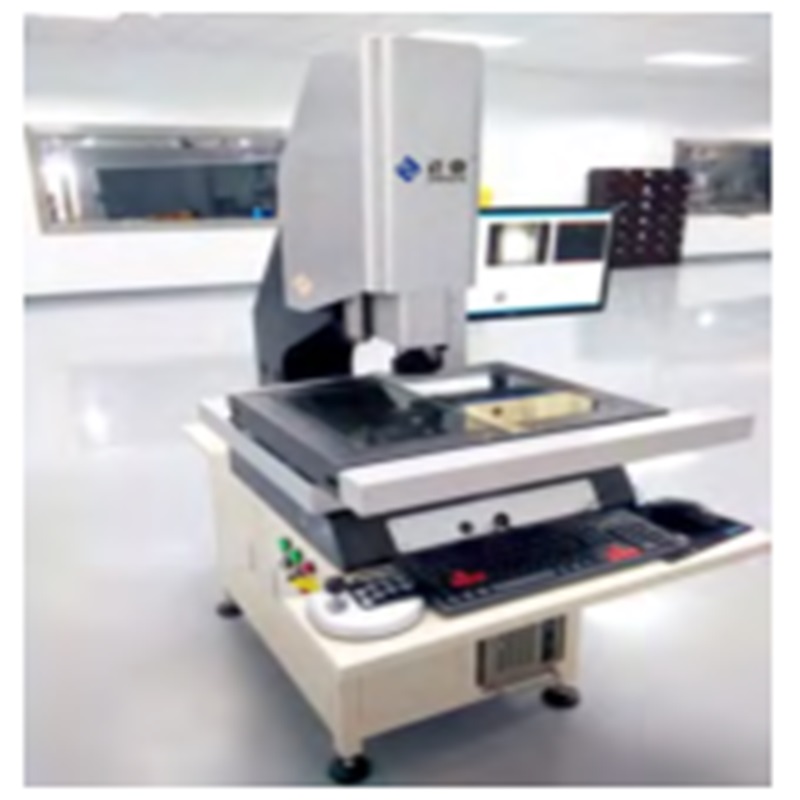

PCB   좌표 측정기

자동 / 수동형 비디오 측정기

EC11-4030 / 5040

용법

2 차원 측정에는 점, 선, 원, 사각형, 각도, 윤곽, 모양, 표면 모양 및 기타 기하학적 요소가 포함됩니다. 3 차원 측정 프로브는 옵션입니다.

기술적 인 매개 변수

목                                           6050A                     8060A                   120100A               220180A

XYZ 스트로크   (mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

로더 크기 (mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

최대 로딩                                                                       30 키로그램

기본 재료                                                 00 학년 제남 진한 녹색 화강암

대물 렌즈 초점                                                           90mm

대물 렌즈                                                                   0.7 ~ 5 배

총 최대   확대                                                       25 ~ 180

격자 솔루션                                                               ≦ 0.001mm

선형 정확도                             E2≤ ± (2.5 + L / 200) μm                                   E2≤ ± (3 + L / 150) μm

반복 정확도                                                               ≦ ± 3μm

총 기계                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

크기 (L × W × H) (mm)

총 기계   무게             1800 키로그램                   2000 키로그램                 3800 키로그램                 7500 키로그램

측정 소프트웨어                                     아시다 측정 VMA 3.00.01

데이터 출력 형식               DXF, WORD, EXCEL 등; 출력 형식을 사용자 정의 할 수 있습니다

OS                                                                                 윈도우 7

PC 요구 사항                                                             IPC-610H

힘                                                                       220V / 50Hz / 10A

업무 환경                   온도 : 20 ° C ± 3 ° C ; 온도 변화 : < 2 ° C / 시간;

                                          습도 : 30 ~ 80 %; 진동 < 0.002g, < 15Hz.

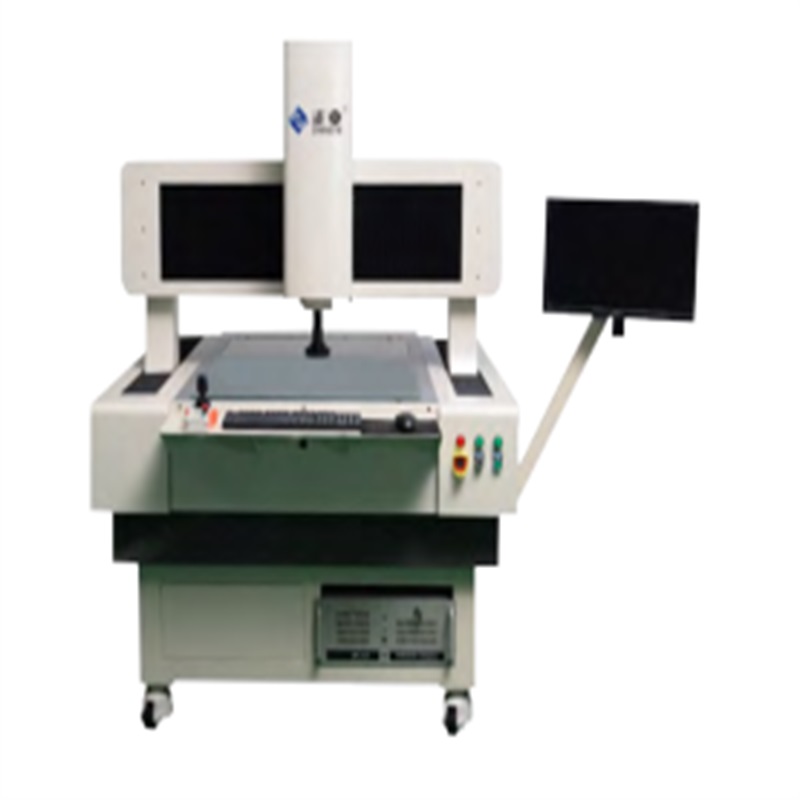

말                               1.   Longmen 자동 비디오 측정기는 대형 측정, 최대 측정을 위해 설계되었습니다

                                                범위는 2500 × 2000mm에 도달 할 수 있으며 실제 측정 요구에 따라 다른 유형을 사용자 정의 할 수 있습니다.

2. NIKON, OLYMPUS 금속 조직 렌즈가 장착 된 대형 플랫폼 도구 현미경을 사용자 정의 할 수 있습니다.
