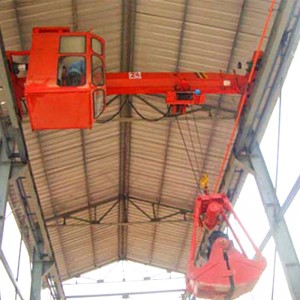

크레인은 거더 프레임, 크레인 주행 장치 및 리프팅 및 이동 장치가있는 트롤리로 구성됩니다. 트롤리 용 레일은 주 대들보로 이동합니다. 두 개의 주요 거더의 바깥쪽에 움직이는 테이블을 조립하고, 한쪽은 조립 및 유지 보수 크레인 이동 장치를 준비하고, 다른 한쪽은 트롤리 도체 장치의 조립을 준비합니다. 보기의 전체 시야가 있습니다 캐빈은 주 대들보 아래에 서 있습니다, 조종실 내에 포장 된 공동 제어 책상 또는 단일 제어 상자가 있고, 캐빈과 움직이는 테이블 사이의 사다리를 조립합니다. 두 개의 측면 끝 캐리지가있는 주 대들보가 있습니다. 중간에 조인트 포인트.

크레인 대들보

크레인 거더는 용접 된 거더 구조로되어있다. 이로 인해 수직 및 수평 강성이 높고 크레인 활주로로 전달되는 휠 부하가 적으므로 낮은 중량이 발생합니다.

그림

제조 전 공장 : 제조 후 (용접 후) 평균 두께 : 약 100 마이크론

전기 요소

우리가 제공하는 크레인은 작동 조건뿐 아니라 사양에 명시된 필수 기능과 요구 사항을 충족 시키도록 설계되었습니다.

에 의해 사용되는 하위 어셈블리는 유명한 제조업체의 표준화 된 장비이며 당사 테스트 연구소에서 특정 크레인 작업에 대한 승인을 받았습니다. 충격, 진동, 마모 및 안전에 관한 특성을 조사했습니다. 시리즈 생산 및 표준화 된 하위 어셈블리를 통해 고품질의 표준을 지속적으로 보장합니다.

전기 장비는 크레인 거더에있는 견고한 강판 제어 큐비클에 수용됩니다.

인클로저 유형 IP 55.

  모든 움직임은 주 접촉기를 통해 제어 스테이션에서 비상 정지 스위치를 작동시켜 스위치를 끌 수 있습니다.

거더를 따라 전원 공급 케이블 및 제어 케이블.

보호 접지 도체가 표준으로 장착되어 있습니다. 크레인 스위치가 제공됩니다.

주행 종료 스위치

예비 및 최종 리미트 스위치를 사용하여 길고 교차 이동 제한

과부하 보호

과부하가 발생하면 호이스트 장치가 꺼지고 하강 동작 만 가능합니다.
