열악한 환경 조건을 견딜 수있는 인증

반사 방지 & 오염 방지 표면으로 먼지와 먼지로 인한 전력 손실 최소화

암모니아 & 해변, 농장 및 사막에 대한 모래 저항

환경

-우수한 기계적 하중 2400Pa & 눈 하중 5400Pa 저항

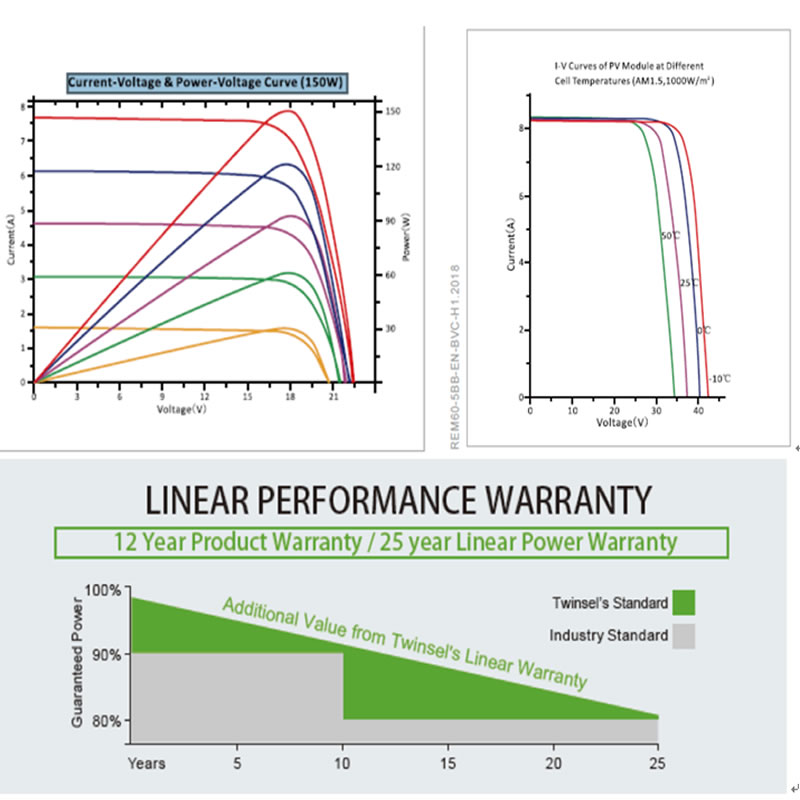

전기 데이터 (STC)

모델 번호                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

와트 -Pmax (Wp)의 정격 전력       150           155             160               165         170

개방 회로 전압 -Voc (V)               22.3         22.4           22.5               22.6       22.7

단락 전류 -Isc (A)                   8.81         8.84           8.88               8.92       8.96

최대 전원 전압 -Vmpp (V)     18.3         18.5           18.6               18.7       18.8

최대 전력 전류 -Impp (A)       8.20         8.40           8.60               8.80       9.00

모듈 효율 (%)                           14.9         15.4           15.9               16.4       16.9

STC : EN 60904-3에 따른 복사 조도 1000 W / m², 셀 온도 25 ° C, 공기 질량 AM1.5.

전기 데이터 (NOCT)

모델 번호                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

최대 전력 -Pmax (Wp)                 110.9         114.6           118.3         122.0         125.7

개방 회로 전압 -Voc (V)                 20.7           20.8             20.9           21.0           21.1

단락 전류 -Isc (A)                   7.15           7.18             7.21             7.24           7.27

최대 전원 전압 -Vmpp (V)       16.8           17.0             17.1           17.2           17.3

최대 전력 전류 -Ippp (A)         6.61           6.77               6.93           7.09           7.25

NOCT : 800 W / m²에서 조도, 주변 온도 20 ° C, 풍속 1 m / s.

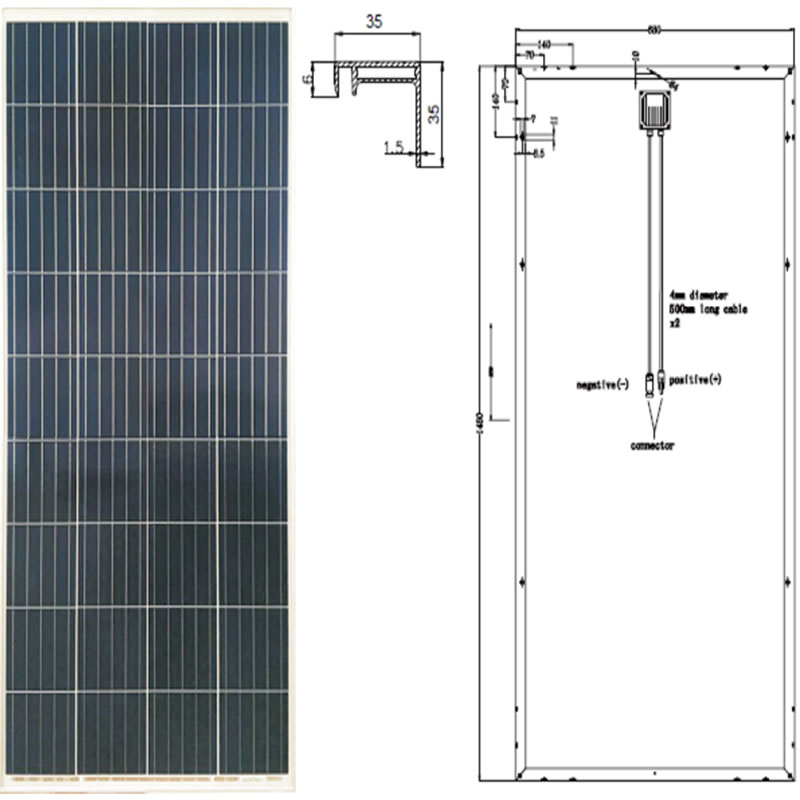

기계   데이터

태양 전지                                       다결정 156.75 × 156.75 mm

셀 구성                         36 세포 (4 × 9)

모듈 치수                       1480 × 680 × 35mm

무게                                           11kg

최고급                                     3.2mm, 고 투과율, 저 철분, 강화 ARC 유리

기판                                         화이트 백 시트

틀                                               양극 처리 된 알루미늄 합금 유형 6063T5,은 색깔

제이 박스                                               포팅, IP67, 1000VDC, 3 개의 쇼트 키 바이 패스 다이오드

케이블                                             4.0mm² (12AWG), 900mm 길이

커넥터                                       IP67 MC4 호환

온도 & 최대 등급

공칭 작동 셀 온도 (NOCT)             45 ° C ± 2 ° C

Voc의 온도 계수                                   -0.32 % / ° C

Isc의 온도 계수                                     0.05 % / ° C

Pmax의 온도 계수                                 -0.39 % / ° C

작동 온도                                               -40 ~ + 85 ° C

최대 시스템 전압                                             1000VDC

최대 시리즈 퓨즈 등급                                                   15A

역전 류 제한                                                 15A

포장 구성

컨테이너 당 모듈 수                           40 피트                 20 피트

팔레트 당 모듈 수                                 1600               700

컨테이너 당 팔레트 수                               2                     2

포장 상자 치수 (LxWxH) (mm)               800                 350

박스 총중량 [kg]                                         23                   23
