지능형 디지털 와전류 재료 선별 기기

새로운 경도 재료 정렬   다중 주파수 기술   +   다 채널 열처리

◆ ERS6000 시리즈 지능형 디지털 와전류 재료 분류 장비는 열처리에서 자동차 / 항공 부품 재료의 경도 분류 및 테스트에 특히 적합합니다.

◆ 재료 경도, 열처리, 인장 강도, 구조, 혼합물의 소결 밀도, 비파괴 검사, 부품 및 재료에 대한 손상 없음의 빠른 분류. 단일 주파수 감지보다 8 개의 주파수 동시 감지, 더 높은 감지 정확도, 안정성 및 신뢰성을 실현합니다. 모든 차이점을 놓치게 될 가능성을 제거하십시오.

◆ 새로운 소프트웨어 알고리즘, 더 나은 탐지 성능 및 다른 소프트웨어보다 더 높은 잡음 대 잡음비, 지속적인 소프트웨어 개발, 평생 무료 소프트웨어 업그레이드 제공.

◆ 단일 채널 8- 주파수 정렬 기능을 가지고 있으며 동시에 여러 채널에 대해 8 개의 주파수에서 작동 할 수도 있습니다.

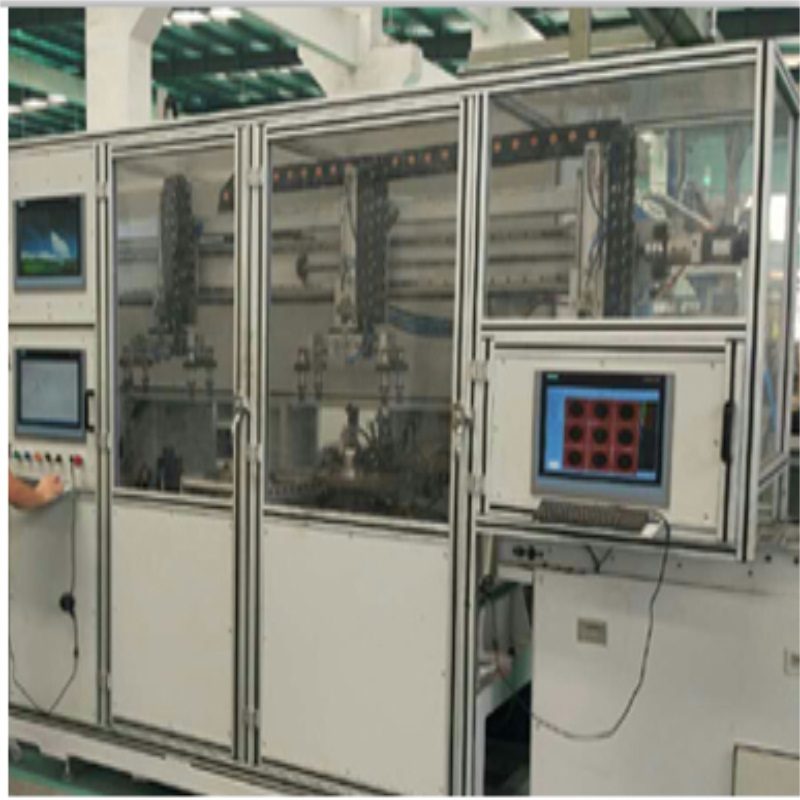

◆ 고객의 테스트 요구 사항에 따라 다양한 종류의 프로브를 사용자 정의 할 수 있습니다. 실험실에서 수동으로 테스트하거나 자동 대량 탐지 기능과 통합 할 수 있습니다. 많은 종류의 I / O 데이터 인터페이스를 가지고 있으며, 빠른 자동 감지, 자동 정렬, 자동 경보, 자동 통계 등의 기능을 실현할 수 있습니다.

◆ 강력한 소프트웨어 기능에는 파라미터 스토리지, 데이터 스토리지, 보고서 분석, 통계 등이 있습니다.

◆ 기기는 간단하고 합리적이며 직관적입니다.

◆ 하나의 버튼으로 중국어와 영어 간을 빠르게 전환하고 다국어 팩을 신속하게 사용자 지정할 수 있습니다.

8 경도 / 소재 / 열처리 / 형상 차이 등의 빈도 분류

탐지 방법                                     탐지 수량       알려진 확인       NG         감지되지 않은 NG 항목

금속 조직 분석                                       2000 년                       1884             116

일반 싱글 주파수 감지                     2000 년                       1884             81                       35

다중 주파수 감지                                   2000 년                       1884             116

기술 사양

◆   감지 채널 : 1-16 (필요에 따라 지속 가능한 256 채널 확장)

◆   주파수 범위 : 10 Hz ~ 12MHz, 지속적으로 조절 가능; 다중 독립 주파수, 단일 주파수, 8 개 주파수 옵션 (채널당 최대 16 개의 소프트웨어 주파수);

◆   이 시스템은 WINDOWS 개발을 기반으로하며 시스템은 무료로 영구적으로 업그레이드됩니다.

◆   게인 범위 : 0.0dB ~ 99.0dB 연속 조정 가능, 스테핑 : 0.1dB; 미세 조정, 빠른 증가 / 감소;

◆ 이득 비 : (X / Y) 0.1 ~ 10.0; 지속적으로 조정, 미세 조정, 빠른 증가 / 감소;

◆   신호 대 잡음비 ≥10dB (최대 30db);

◆   위상 회전 : 0 ~ 360 ° 지속적으로 조정 가능; 스테핑 : 1;

◆   조정 가능한 프로브 구동 (여기) 레벨 : 1 ~ 16;

◆   필터 계수 ： 0-30000;

◆   조정 가능한 감지 범위, 즉 최대 측정 값 : 10 ~ 10000, 1 단계;

◆   하드웨어 증폭 계수 : 1dB ~ 32dB 연속 조정 가능, 단계 : 1dB;

◆   다중 여기 모드 : DP / DI; 차동, 절대 및 다양한 맞춤형 프로브로 구성 할 수 있습니다.

◆   프로브 비정상 경보 기능 (시청 모델)

◆   빠른 디지털 균형;

◆   실선 및 블랭킹 디스플레이 모드는 유연하고 옵션입니다.

◆   블랭킹 표시 계수 : 1 ~ 400;

◆   디지털 필터링 : 저역 통과 (0Hz ~ 2000Hz) 고역 통과 (0Hz ~ 2000Hz); 독특한 사용 " 디지털 필터링 " 검출의 정확성 및 안정성을 보장하기 위해, 현장 간섭 신호를 효과적으로 억제하고;

◆   안정성 : 16 hours≤2dB;

◆   실용 신안은 엔드 및 엔드 테일 신호를 차단하고 엔드 엔드의 엔드 데드 존을 효과적으로 제어하는 ​​기능이 있습니다.

◆   알람 지속 시간을 조정할 수 있습니다 : 10ms ~ 60,000ms, 스테핑 1ms;

◆   누락 률 : ≤0 %, 오 탐지율 (실수로 부적합품으로 잘못 판단 됨) ≤1 %;

◆   결함 부품에 정확하고시기 적절한 피드백 신호를 제공하고 잉크젯 마킹, 마킹 위치, 길이 등을 수행합니다 (주변 지지대 필요).

◆   결함 수와 위치를 자동으로 기록합니다.

◆   지연 표시, 고정 길이 표시, 지연 경보 및 기타 기능;

◆   유연한 내부 및 외부 클록 선택

◆   최대 ≤ 마킹 정확도 ± 10mm (감지 속도, 요구 사항에 따라 주변 장치 지원 필요);

◆   실시간 소프트웨어 / 하드웨어 출력 알람, 다중 알람 창 모드 (원형, 사각형, 팬 모양, 사용자 정의 유형), 알람, 사전 알람 기능이 있으며 신호를 별도로 출력 할 수 있습니다.

◆   동일하지 않은 진폭, 비대칭 위상 경보 영역 설정;

◆   다중 디스플레이 모드 : 임피던스, 타임베이스, AB 스위프, 8 주파수 정렬, 아날로그 3D 디스플레이 (모델 선택에 따라 다름);

◆   고유 한 타임베이스 알람 기준선으로 더욱 직관적 인 감지 데이터 표시.

◆   다수의 다양한 탐지 프로그램 및 테스트 데이터를 저장할 수 있습니다.

◆   와전류 신호 재생 확장 기능은 결함의 진폭, 위상 및 디지털 값을 측정 할 수 있습니다.

◆   직교 좌표계 및 극 좌표계 배경 선택;

◆   테스트 보고서 (테스트 수, 테스트 요원, 테스트 매개 변수, 합격 횟수 및 부적합 사항 포함)를 자동으로 형성합니다.

◆   한 번의 클릭으로 중국어와 영어 운영 언어 간 전환, 운영 체제 나 온라인 도움말을 설치할 필요가 없습니다.

◆   근무 환경 : 전력 공급 : AC 220V / 110V;

◆   작동 온도 : 0 ° C ~ +45 ° C 보관 온도 : -20 ° C ~ +50 ° C , 상대 습도 : ≤ 85 %;

◆   각 결함 검출기 설치를위한 평면은 550 × 1000mm2이며 신호선은 측벽 또는 바닥 일 수 있습니다.

◆   외관 크기 및 무게 : 500 * 500 * 260mm (L * W * H), 무게 : 5kg. (표시없이)

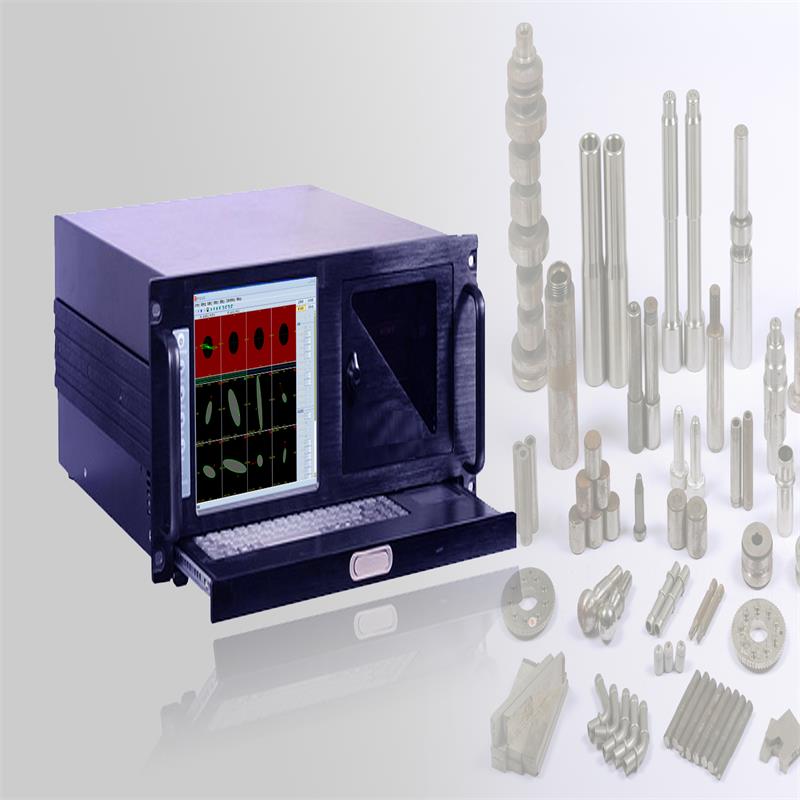

◆   소형 산업 제어 유형, 수평 산업 제어 유형, 5U 산업 제어 유형 (디스플레이 포함)
