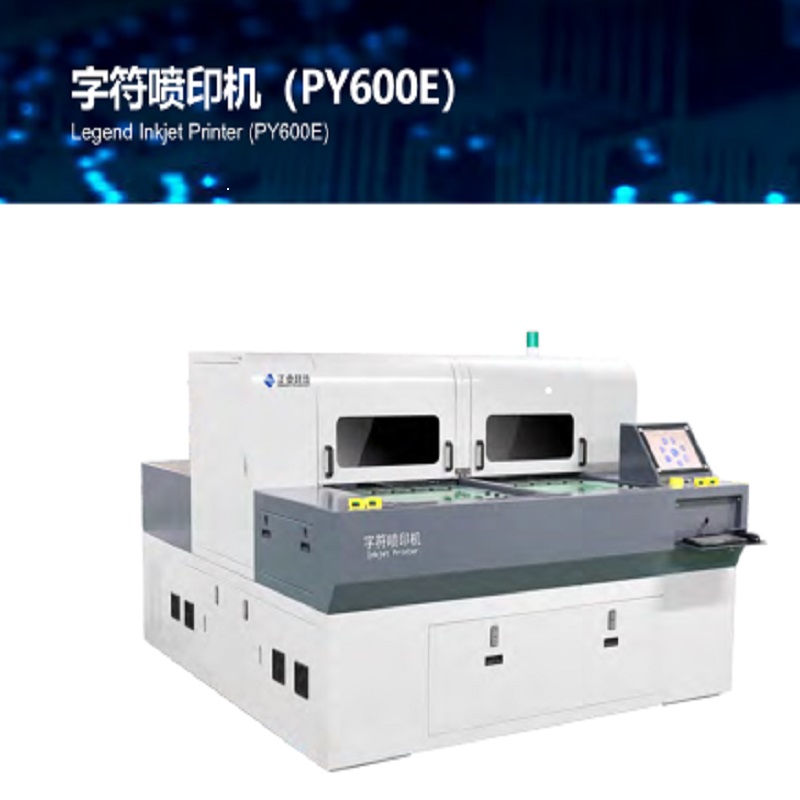

범례 잉크젯 프린터 (PY600E)

용법

이 장비는 PCB / FPC의 문자 인쇄 처리에 사용되며 기존 스크린 인쇄를 대체하여 PCB / FPC 제조업체를위한 고정밀, 고품질 및 효율적인 문자 생산 솔루션을 제공합니다.

형질

1. 고정밀 : 특수 정밀 선형 모션 가이드 모듈, 고정밀 제어 및 다 지점 포지셔닝 및 보상 기술을 채택합니다.

2. 고품질 : 고화질 인쇄 문자, 고품질 인쇄 블록, 강력한 접착력.

삼. 고효율 : 고성능 UV 잉크 사전 경화 시스템을 사용하는 4 개의 프린트 헤드 인쇄 기술로 생산 효율을 크게 높일 수 있습니다.

4. 사용자 친화적 : 다양한 인쇄 매체를위한 인쇄 플랫폼 옵션, 인쇄 소프트웨어는 작동하기 쉽고 간단하며 배우기 쉽습니다.

5. 맞춤형 : 핵심 기술을 습득하고 고객을위한 맞춤형 솔루션을 맞춤화하기 위해 하드웨어와 소프트웨어가 자체 개발됩니다.

기술적 인 매개 변수

목                                                                             PY600E

정확성                                                       포지셔닝 정확도 : ± 38μm

                                                                    반복 정확도 : ± 5μm

품질                                                         해상도 : 720 / 1080 / 1440dpi

                                                                    최소 라인 폭 : 75 ~ 100μm

                                                                    최소 문자 높이 : 0.5mm

속도                                                           크기 : 720 × 620mm / 28 × 24

                                                                    대량 생산 : 15 초 / 측

                                                                    정밀한 해상도 : 20 초 / 측

                                                                      참고 : 로딩 및 언 로딩 시간 포함   4 초;

                                                                                프린트 헤더 수 : 1024i * 5.

사물                                                         플레이트 크기 : 730mm × 621mm (28 × 24)

                                                                    플레이트 두께 : 0.1mm ~ 6mm (4 ~ 236mil)

치수   (L × W × H)                                       L2670 × W2400 × H1790mm

무게                                                                             4300 키로그램

자동 로딩                                       해결 방법 1 : 자동화 된 조립 라인 솔루션

하역                                     (두 기계 연결은 앞면과 뒷면을 별도로 인쇄합니다)

                                                        해결 방법 2 : 로봇 암 타입 (캔 자동 터닝 플레이트)
