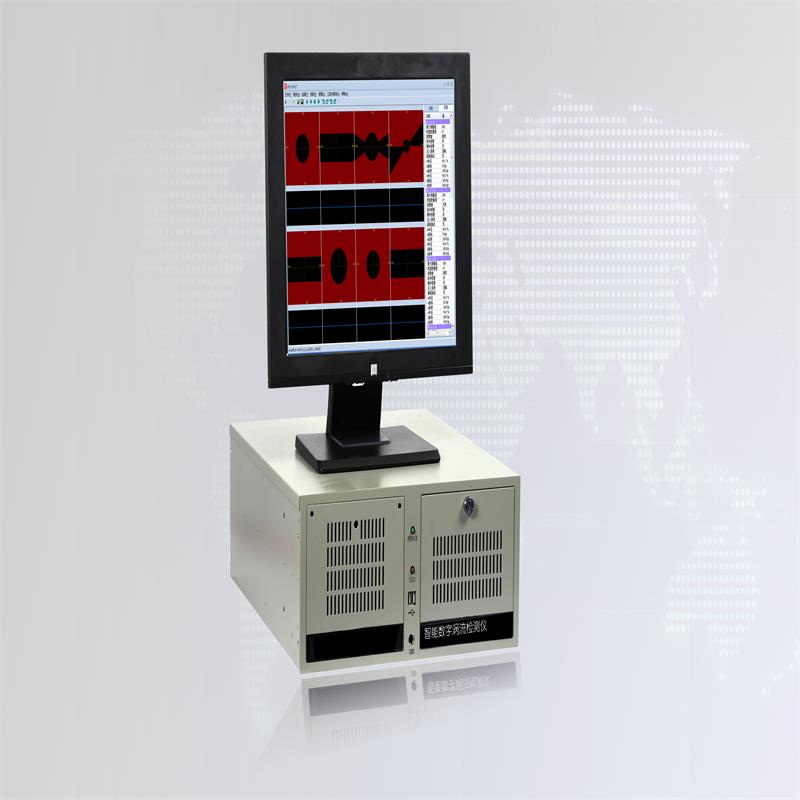

다 채널 지능형 디지털 와전류   탐지기

고집적 고성능 지능형 디지털 와전류 검출기

◆ MSUN-EIG2000 시리즈 다중 채널 검출기는 디지털, 지능적이며 고도로 통합되어 있습니다. 이 시스템은 독립적 인 1-8 채널 와전류 감지 시스템과 강력한 감지 및 실험 기능, 우수한 안정성 및 높은 잡음 대 잡음비를 통합합니다. 동시에 다양한 실제 적용 기능 (경도 정렬)을 확장 할 수 있습니다.

◆이 시스템은 최첨단 마이크로 컴퓨터 전자 기술, DSP 디지털 처리 기술 및 FPGA 기술을 채택하여 개발하고 설계합니다. WINDOW 시스템 개발을 기반으로합니다. 시스템 감지 플랫폼을 기반으로 감지 신호 및 데이터를 여러 측면에서 공유 할 수 있으며 데이터 수집, 출력, 분석, 저장 및 판독 기능이 지능적으로 처리됩니다.

◆ 강력한 데이터 입 / 출력 기능으로 전세계 대부분의 자동화 시스템에 연결할 수 있습니다.

◆ 새로운 소프트웨어 알고리즘, 더 우수한 탐지 성능 및 다른 사람보다 더 높은 잡음 대 잡음비, 지속적인 소프트웨어 개발, 평생 무료 소프트웨어 업그레이드 제공.

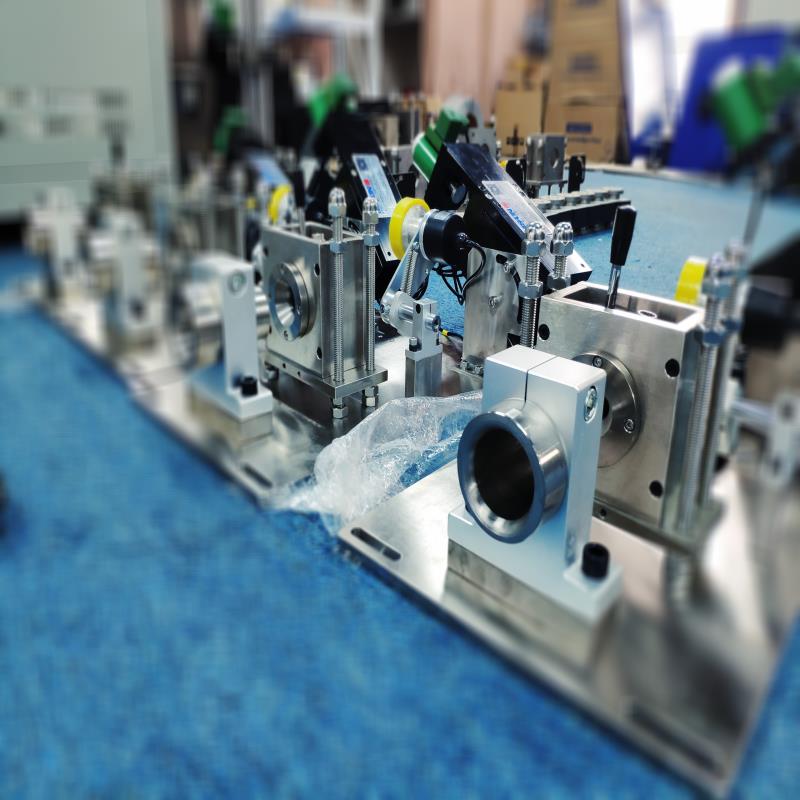

◆이 기기는 자동 와전류 감지를 실현하기 위해 고정밀 자동화 매칭 모듈, 자기 포화 장치, 마킹 시스템 및 알람 시스템을 장착 할 수 있습니다.

◆ 강력한 소프트웨어 기능에는 매개 변수 저장, 데이터 저장, 보고서 분석, 통계 등이 있습니다.

◆ 낮은 클리어런스 요구 사항을 가진 다양한 구조의 코일을 장착 할 수 있으며 (사용자의 테스트 요구 사항에 따라 프로브 선택을 완전히 결정할 수 있음) 다양한 고성능의 비용 효율적인 감지 프로브를 유연하고 신속하게 사용자 정의 할 수 있습니다 (포인트 유형), 평평한 내부 마모, 외부 마모, 안장, 회전 스위프, 분류 및 기타 프로브).

◆ 기기는 간단하고 합리적이며 직관적입니다.

◆ 하나의 버튼으로 중국어와 영어를 신속하게 전환하고 다국어 팩을 신속하게 사용자 지정할 수 있습니다.

◆이 시스템은 원자력, 석유 화학, 야금, 대학 교육, 자동화 기업, 자동차 부품 제조, 다양한 실험실 및 기타 산업에서 널리 사용될 수 있습니다.

기술 사양

◆ 탐지 채널 : 1-8 (필요에 따라 지속 가능한 확장)

◆ 주파수 범위 : 10 Hz ~ 12MHz, 지속적으로 조절 가능; 다중 독립 주파수, 단일 주파수, 8 개 주파수 옵션 (채널당 최대 16 개의 소프트웨어 주파수);

◆ 시스템은 WINDOWS 개발을 기반으로하며 시스템은 무료로 영구적으로 업그레이드됩니다.

◆ 게인 범위 : 0.0dB ~ 99.0dB 지속적으로 조정 가능, 스테핑 : 0.1dB; 미세 조정, 빠른 증가 / 감소;

◆ 게인 비율 : (X / Y) 0.1 ~ 10.0; 지속적으로 조정, 미세 조정, 빠른 증가 / 감소;

◆ 신호 대 잡음비 ≥10dB (최대 30db);

◆ 위상 회전 : 0 ~ 360 ° 지속적으로 조정, 스테핑 : 1;

◆ 조정 가능한 프로브 드라이브 (여기) 레벨 : 1 ~ 16;

◆ 필터 계수 : 0-30000;

◆ 조정 가능한 감지 범위, 즉 최대 측정 값 : 10 ~ 10000, 1 단계;

◆ 하드웨어 증폭 계수 : 1dB ~ 32dB 지속적으로 조정 가능, 단계 : 1dB;

◆ 다중 여기 모드 : DP / DI; 차동, 절대 및 다양한 맞춤형 프로브로 구성 할 수 있습니다.

◆ 프로브 이상 경보 기능 (시청 모델)

◆ 빠른 디지털 균형;

◆ 실선 및 블랭킹 디스플레이 모드는 유연하고 옵션입니다.

◆ 블랭킹 표시 계수 : 1 ~ 400;

◆ 디지털 필터링 : 저역 통과 (0Hz ~ 2000Hz) 고역 통과 (0Hz ~ 2000Hz); 독특한 사용 " 디지털 필터링 " 검출의 정확성 및 안정성을 보장하기 위해, 현장 간섭 신호를 효과적으로 억제하고;

◆ 안정성 : 16 hours≤2dB;

◆ 실용 신안은 엔드 및 엔드 테일 신호를 차단하고 엔드 엔드의 엔드 데드 존을 효과적으로 제어하는 ​​기능이 있습니다.

◆ 알람 지속 시간을 조정할 수 있습니다 : 10ms ~ 60000ms, 스테핑 1ms;

◆ 누락 률 : ≤0 %, 오 탐지율 (실수로 부적합 제품으로 잘못 판단 됨) ≤1 %;

◆ 결함 부품에 정확하고시기 적절한 피드백 신호를 제공하고 잉크젯 표시, 표시 위치, 길이 등을 수행합니다 (주변 지지대 필요).

◆ 결함 수와 위치를 자동으로 기록합니다.

지연 표시, 고정 길이 표시, 지연 경보 및 기타 기능;

유연한 내부 및 외부 클록 선택;

◆ ≤ ± 10mm까지 마킹 정확도 (검출 속도, 요구 사항에 따라 주변 장치 지원 필요);

◆ 실시간 소프트웨어 / 하드웨어 출력 알람, 다중 알람 창 모드 (원형, 사각형, 팬 모양, 사용자 정의 유형), 알람, 사전 알람 기능 및 신호를 별도로 출력 할 수 있습니다.

◆ 동일하지 않은 진폭, 비대칭 위상 경보 구역 설정;

◆ 다중 디스플레이 모드 : 임피던스, 타임베이스, AB 스위프, 8 주파수 정렬, 아날로그 3D 디스플레이 (모델 선택에 따라 다름);

독창적 인 타임베이스 알람 기준선으로 더욱 직관적 인 감지 데이터 표시;

◆ 다양한 탐지 프로그램과 테스트 데이터를 저장할 수 있습니다.

◆ 와전류 신호 재생 확장 기능은 결함의 진폭, 위상 및 디지털 값을 측정 할 수 있습니다.

◆ 직교 좌표계 및 극 좌표계 배경 선택;

◆ 시험 보고서 (시험 수, 시험 요원, 시험 매개 변수, 합격 횟수 및 부적합 등 포함)를 자동으로 형성합니다.

◆ 한 번의 클릭으로 중국어와 영어 운영 언어 간 전환, 운영 체제 나 온라인 도움말을 설치할 필요가 없습니다.

◆ 전력 공급 : AC 220V / 110V;

◆ 작동 온도 : 0 ° C ~ + 45 ° C, 보관 온도 : -20 ° C ~ + 50 ° C, 상대 습도 : ≤85 %;

◆ 각 결함 탐지기의 설치면은 550 × 1000mm2이며 신호선은 측벽 또는 바닥 일 수 있습니다.

◆ 모양 크기와 무게 : 500 * 500 * 180mm (L * W * H), 무게 : 5kg   (표시없이)

◆ 옵션 소형 산업 제어 유형, 수평 산업 제어 유형, 5U 산업 제어 유형 (디스플레이 포함)
