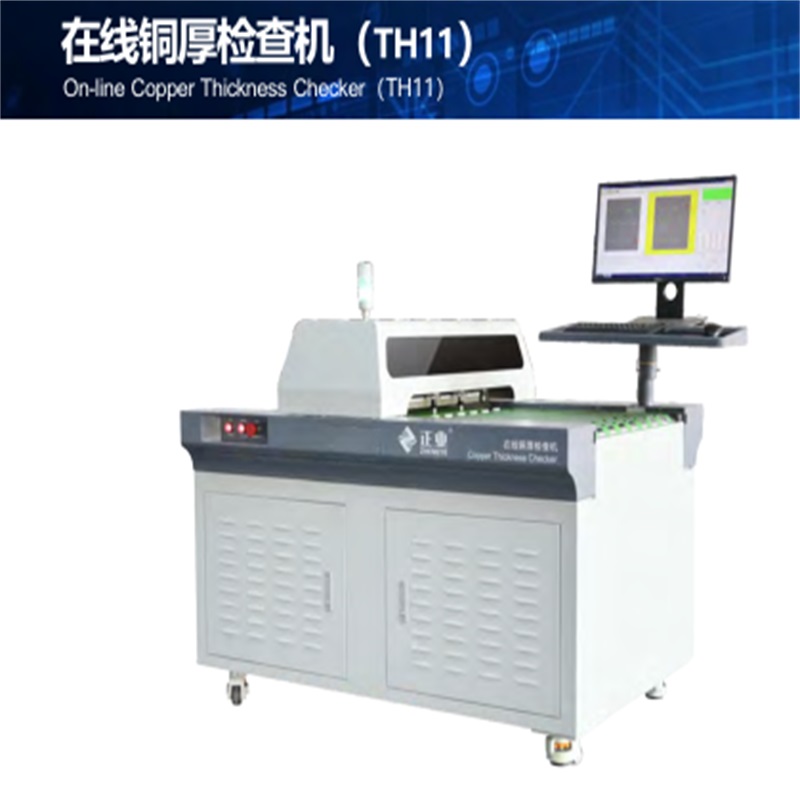

PCB 온라인 구리 두께 검사기 (TH11)

출시일:2019-08-24 14:19

제품의 5 가지 장점

  • 1. 생산 라인을 연결하십시오 : 온라인으로 MES 도킹을 감시하고 결함있는 제품의 생산을 막으십시오;
  • 2. 정확한 데이터 : 테스트 효율성을 높이고 사람의 기록 및 테스트 오류를 ​​줄입니다.
  • 3. 본래 포지셔닝 방법 : 특허가 주어진 디자인, 양면 측정;
  • 4. 안정적인 성능 : 피셔 PC2 호스트 및 ERCU N 구리 프로브 장착;
  • 5. 시험판의 두께 : 0.050-12mm, 적용 가능한 판의 두께의 넓은 범위.

제품 세부 정보

PCB   온라인 구리 두께 검사기 (TH11)



용법

온라인 구리 두께 검사기는 하드 보드, 단일 레이어 및 다층 회로 보드 표면의 구리 두께 측정에 적합합니다.

형질

1. 생산 라인 연결 : MES 도킹을 온라인으로 모니터링하고 결함있는 제품의 생산을 방지하십시오.

2. 정확한 데이터 : 테스트 효율성을 높이고 사람의 기록 및 테스트 오류를 ​​줄입니다.

삼. 독창적 인 위치 결정 방법 : 특허받은 디자인, 양면 측정;

4. 안정적인 성능 : 피셔 PC2 호스트 및 ERCU N 구리 프로브가 장착되어 있습니다.

5. 시험판의 두께 : 0.050-12mm, 적용 가능한 판의 광범위한 두께;

6. 자동화 : 3 개의 자동 로딩 및 언 로딩 시스템을 지원하여 비용을 절감하고 효율성을 향상시킬 수 있습니다.

7. 테스트 파일은 입력 파일 (사용 가능한 파일 형식 : Gerber 또는 DRL)로 쉽게 확인할 수 있습니다.



기술적 인 매개 변수

목                                                                       명세서

측정 판 면적                                   200mm × 220mm-650mm × 620mm

시험판 두께                                                   0.05mm-12mm

구리 두께 테스트 범위                                       0.1-120μm

구리 두께 테스트 영역 크기                               > 10mm × 15mm

테스트 정확도                                                               ± 5 %

구리 두께 테스트 컨트롤러                       피셔 (MMS PC2 BU)

구리 두께 테스트 프로브                             피셔 (프로브 ERCU N)

테스트 효율성                                           6 점 : 6-9S / pc, 18 점 : 10-13S / pc

테스트 포인트 포지셔닝 정확도                                         ± 3mm

테스트 포인트                                         1. 입력 파일 (Dir 유형) 및 테스트 지점 찾기

2. 입력 파일 (Gerber 유형) 및 테스트 지점 찾기

삼. 평균 5 개의 테스트 포인트 또는 9 개의 테스트 포인트

소프트웨어로 설정 가능

플랫폼 속도                                                       6m / 최소 12m /

데이터 통계                                                                     예

수집 판 기능                                                   선택 과목

작업 환경 온도                                     22 ± ° C

전원 요구 사항                                                   AC220V 50Hz

급기                                                                   0.6-0.8Mpa

힘                                                                             2kW

무게                                                                           500 키로그램

외관 치수 (L × W × H)                 1536 × 1245 × 1420mm (플랫폼 900mm)
