를위한 온라인 와전류 테스트 시스템   결합 된 드로잉 머신   ECN8002

프로젝트 개요

고객은 주로 비철 또는 철 금속으로 만든 드로잉 바를 생산합니다. 결합 된 드로잉 머신에 온라인 와전류 테스트 시스템을 설치할 계획이며, OK / NG 재료는 테스트 후 출력 신호에 따라 정렬됩니다. 이 프로그램은 고객의 제품 사양 및 테스트 요구 사항에 따라 제안됩니다. 실제 디자인은 평면 사진과 다르지만 편차는   작은. 설계 검토 도면이 우선한다.

1.1 재료는 비철 금속으로, 프로브를 통해 일반에 의해 감지 될 수 있습니다.

1.2 재료는 강자성 재료입니다. 재료에서 자기장의 불균일 한 분포는 와전류 검출 신호의 불안정성을 초래한다. 와전류 감지는 자기 포화 기술을 기반으로합니다. 검출 후, 자석 화 장치는 (필요한 경우) 감자 화를 위해 사용된다.

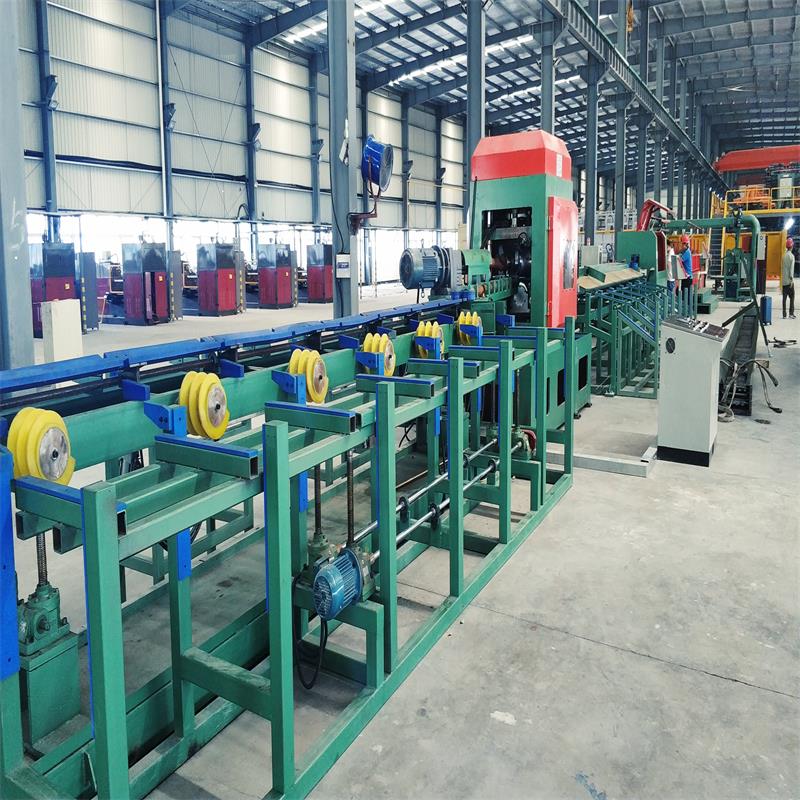

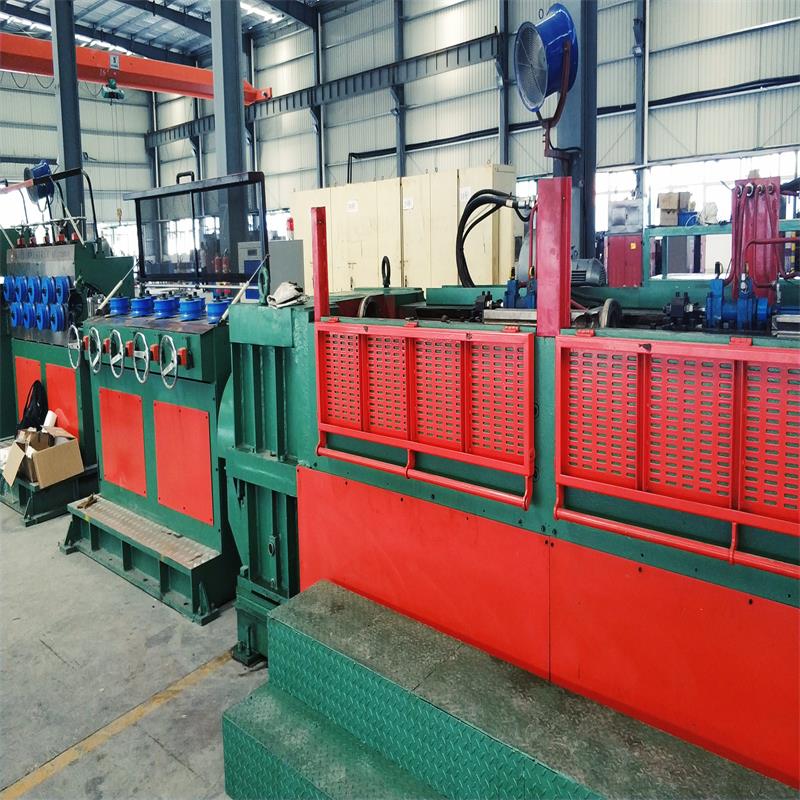

결합 된 드로잉 머신을위한 온라인 와전류 테스트 플랫폼의 설치 위치 선택 :   전단 후 위치의 진동으로 인해 테스트 플랫폼을 설치할 수 없으며 2 롤 위치의 바 회전은 설치에 적합하지 않습니다. 진동 및 균일 한 속도를 고려하여 전단 직교 직교 및 수직 직진 위치에 설치됩니다.

전단 후 올바른 분류의 어려움에 대한 해결책 :   전 단기, 인코더 및 기타 신호의 신호를 통해 후속 유출 바 (전단 후)를 정확하게 식별 할 수 있습니다.

다른 현장 요구 사항 :   결함 검출 시스템은 풀러가 메커니즘 신호를 차단할 것을 요구하고, 속도 코드 신호는 결함 검출 시스템으로 출력되어 차단 후에 정확한 OK / NG 분류를 달성 할 수있다. 광전 분해 요소의 수 (연속적으로 흐르는로드와로드 사이에 명확한 간격이 있음)와 클램핑 휠의 신호를 사용하여 절단 후로드를 분리 할 수 ​​있습니다.

절단하기 전에 설치 위치가 축 방향으로 약 600mm인지 확인하고, 공작물의 점프 원주가 ± 0.1mm 이내인지, 프로브 헤드의 파손을 피하기 위해 바의 헤드를 수동으로 도입해야하며, 테일을 수동으로 차단해야합니다. 프로브가 손상되지 않도록 뒤틀린 후 당겨서 빼냅니다.

공작물 정보 감지

탐지 개체 이름                   비철금속 튜브, 바 (알루미늄과 같은 비철금속 및   구리), 철 금속 막대 등

자료                                         비철금속, 비철금속 등

치수                                       사양 : 8mm

용접 폭                                     /

길이                                             결함 감지 후 길이, 플라잉 쏘 절단 파이프 또는 코일의 온라인 결함 감지

굽힘 정도                               1.5mm / m (감지 스테이션)

원형도                               원형 튜브 ≤0.1mm

거                                       파이프 벽 및 용접 (버 포함) ≤3.2, 돌출 버가없는 바 등

경도                                         더 세게

감지 속도                               ≈ 60m / 분   (계측기 감지 속도 : 0.52-750m / min)

감지 부품 온도             ≤80 ° C 또는 정상   온도

탐지 요구 사항 및   정확도 표준

                                                                감지 표준 집행

표준의 수                                         표준의 이름                                                             학년

GB / T 14480-2015             비파괴 테스트 기기       소용돌이   흐름   테스팅   장비                     /

GB / T   11260-2008                           와전류   둥근 강철을위한 시험 방법                                           /

GB / T 29997-2013       구리 와전류 와전류 시험 방법   구리 합금 바 및 전선                     /

시스템의 기술 파라미터

t의 이름 그는 시스템 :   결합 도면을위한 온라인 와전류 테스트 시스템 기계 (정밀 분류 시리즈 차단)

유형 : ECN8002

데텍 tion 방법 :   이중 채널 스루 타입 감지 (절대 + 차동)

제어 모드 : 자동 + 수동

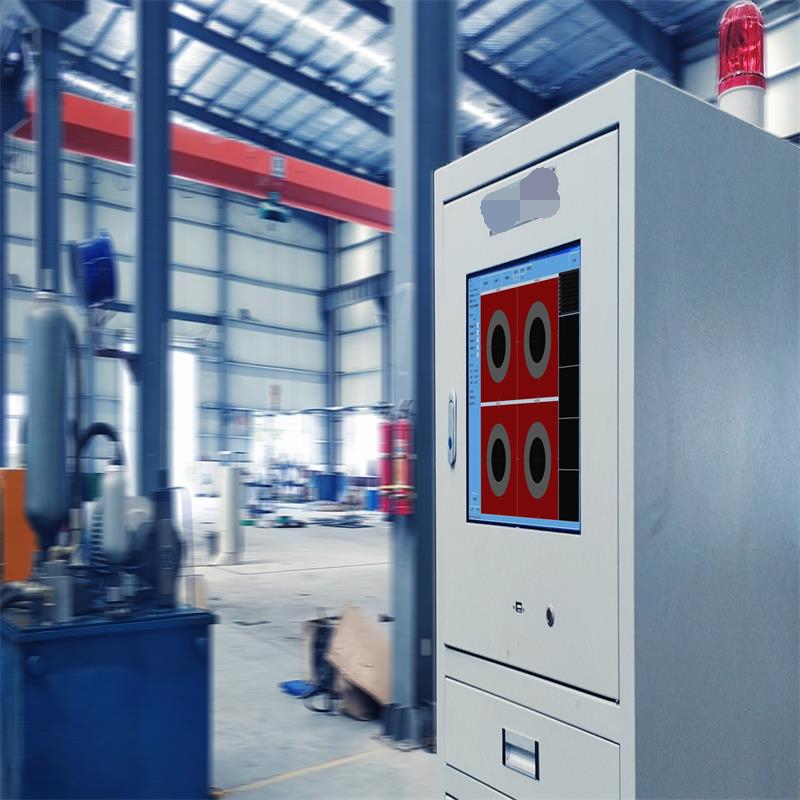

기기 및 프로브 : 와전류 기기; 듀얼 채널 디지털 고 지능 와전류 결함 검출기 및 프로브

탐지 플랫폼 : 독립적으로 개발 된 핵심 탐지 플랫폼

탐지 작업에 대한 간략한 소개 :

시험 요건에 따라 결함 검출기의 기술 파라미터 및 표준 샘플을 조정한다.

공작물 사양에 따라 프로브와 프로브의 위치를 ​​조정하십시오.

결함 감지 시스템은 공작물, 알람 및 마크를 감지합니다.

데이터 기록, 저장 및 분석은 결함 탐지 호스트에 의해 수행된다;

OK / NG 신호는 분류 시스템으로 출력됩니다.

결함 탐지 보고서를 자동으로 형성합니다.

프로브를 신속하게 교체 할 수 있습니다. 교체 시간이 120S 미만입니다.

시스템의 중요한 매개 변수

이름                                                 기술적 인 매개 변수                                   비고

엔드 블라인드 영역                                           ≦ 50m                                     테스트 속도에 따라

안정                                             72 시간 이후 ≤2dB                                   테스트 샘플

제트 인쇄의 정확성                               ± 50mm                                             테스트 샘플

생략 판정 율                               0 %                                                 테스트 샘플

오보 율                                       ≤2 %                                                 테스트 샘플

정확한 정렬 속도                                 100 %                                                 테스트 샘플

테스트 속도                       기기 감지 속도 : 0.52-750m / min                     테스트 샘플
