스프링 강선 ECH7002 용 온라인 와전류 테스트 시스템

프로젝트 개요

고객은 스프링 강선을 생산합니다.   온라인 와전류 자동 결함 탐지 시스템은   드로잉 머신.

공작물 정보 감지

탐지 개체 이름                                 스프링 스틸 와이어

자료                                                       강자성 재료와 같은 금속 재료

치수 사양                                     Φ2-40mm (2 개의 프로브 / 가이드 슬리브 세트가이 범위 내에서 사용자 정의 됨)

용접 폭                                                 /

길이                                                         디스크 재료

굽힘 정도                                           1.5mm / m (감지 스테이션)

거                                                   둥근 표면 (볼록한 버가없는 모따기 끝) ≤3.2, 아니오   산화물 스케일.

경도                                                     더 세게

감지 속도                                           속도 ≤100m / 분을 통해 추천   조절할 수 있는

                                                                    (계측기 감지 속도 : 0.52-750m / min)

감지 부품 온도                           ≦ 80 ° C

탐지 요구 사항 및   정확도 표준

                                                                감지 표준 집행

표준의 수                                         표준의 이름                                                               학년

GB / T   11260-2008             와전류 검출 방법   원형 강용 (관통 형)                             2 학년

GB / T 14480-2015             비파괴 테스트 기기       소용돌이   흐름   테스팅   장비                         /

시스템의 기술 파라미터

시스템 이름 : 스프링 강선을위한 온라인 와전류 테스트 시스템

유형 : ECH7002

감지 방법 :   이중 채널 통과 유형 감지

제어 모드 : 자동 + 수동

기기 및 프로브 : 와전류 기기; 듀얼 채널 디지털 고 지능 와전류 결함 검출기 및 프로브

탐지 플랫폼 : 독립적으로 개발 된 핵심 탐지 플랫폼

탐지 작업에 대한 간략한 소개 :

시험 요건에 따라 결함 검출기의 기술 파라미터 및 표준 샘플을 조정한다.

공작물 사양에 따라 프로브와 프로브의 위치를 ​​조정하십시오.

결함 감지 시스템은 공작물, 알람 및 마크를 감지합니다.

스프링 강선은 공정 중에 셧다운하여 수리 할 수 ​​있습니다.

데이터 기록, 저장 및 분석은 결함 탐지 호스트에 의해 수행된다;

결함 감지 보고서를 자동으로 형성합니다.

시스템의 중요한 매개 변수

이름                                                 기술적 인 매개 변수                                               비고

엔드 블라인드 영역                                             ≦ 500m                                                 테스트 속도에 따라

안정                                               16 시간 이후 ≤2dB                                               테스트 샘플

제트 인쇄의 정확성                               ± 50mm                                                         테스트 샘플

생략 판정 율                               0 %                                                             테스트 샘플

오보 율                                           ≤2 %                                                           테스트 샘플

테스트 속도                                     속도 ≤100m / 분을 통해 추천                       테스트 샘플

                                        조절할 수 있는   (계측기 감지 속도 : 0.52-750m / min)

원리 e of Through   타이 pe 와전류 테스트

와전류 검출은 교류 전류 (프로브라고 함)로 코일에 도체에 접근하여 교류 자기장을 설정하는 것입니다. 교류 자기장은 도체를 통과하여 전자기 유도를 생성하고 도체에 와전류를 형성합니다. 도체의 와전류도 자체 자기장을 생성합니다. 와전류 자기장의 효과는 또한 원래 자기장의 강도를 변화시켜 코일 전압 및 임피던스를 변화시킨다. 따라서 도체 표면 또는 근처에서 결함이 발생하거나 측정 된 금속 재료가 변하면 와전류의 강도와 분포에 영향을 미치며 와전류의 변화는 감지 코일의 전압과 임피던스의 변화를 유발합니다. 이 변화에 따르면, 도체의 결함의 존재 및 금속 재료의 성능을 알 수있다.

시스템의 일반적인 설명

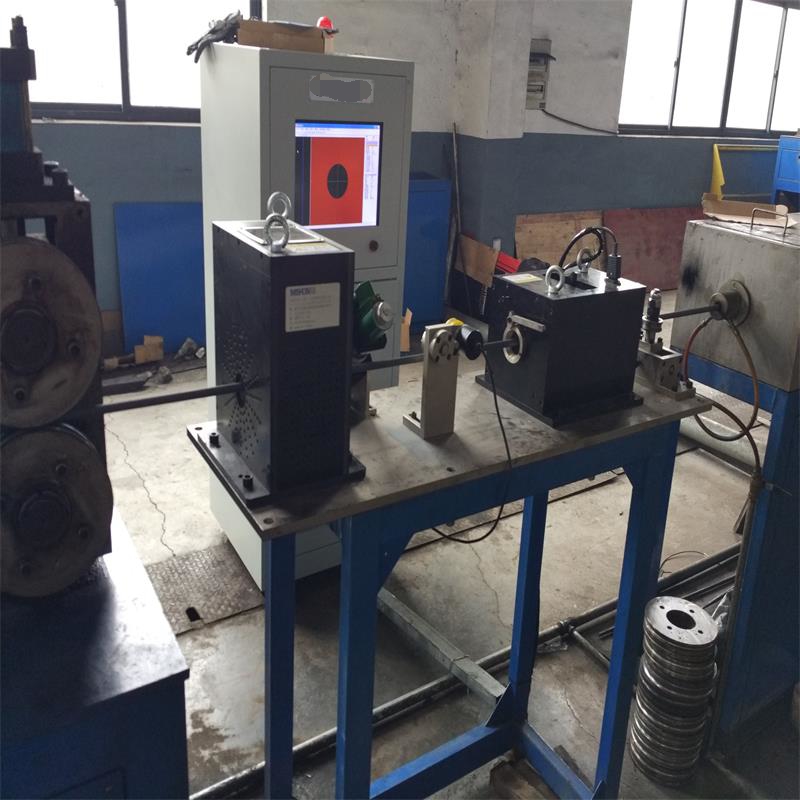

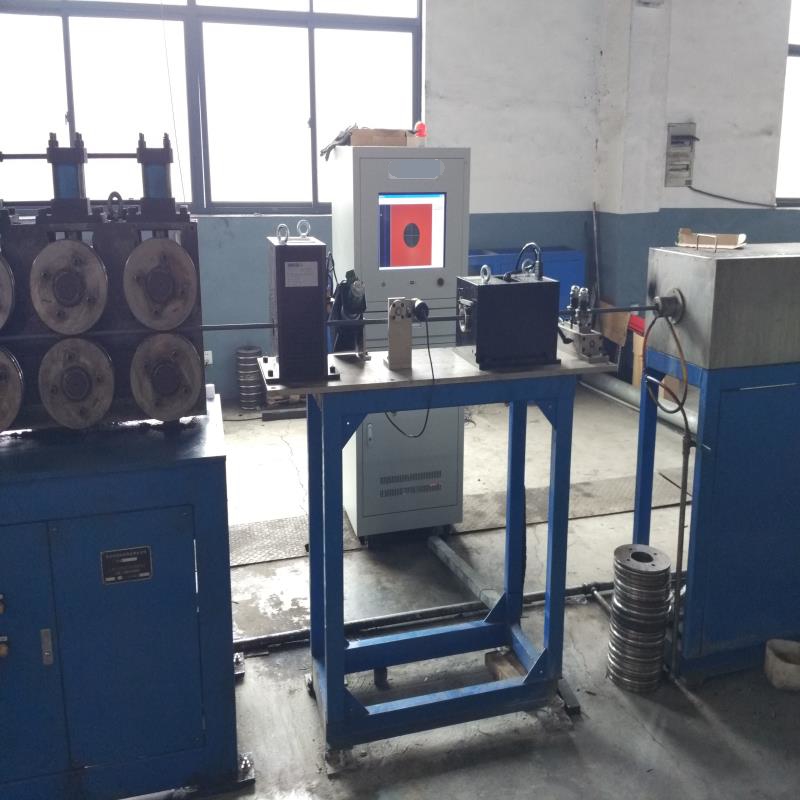

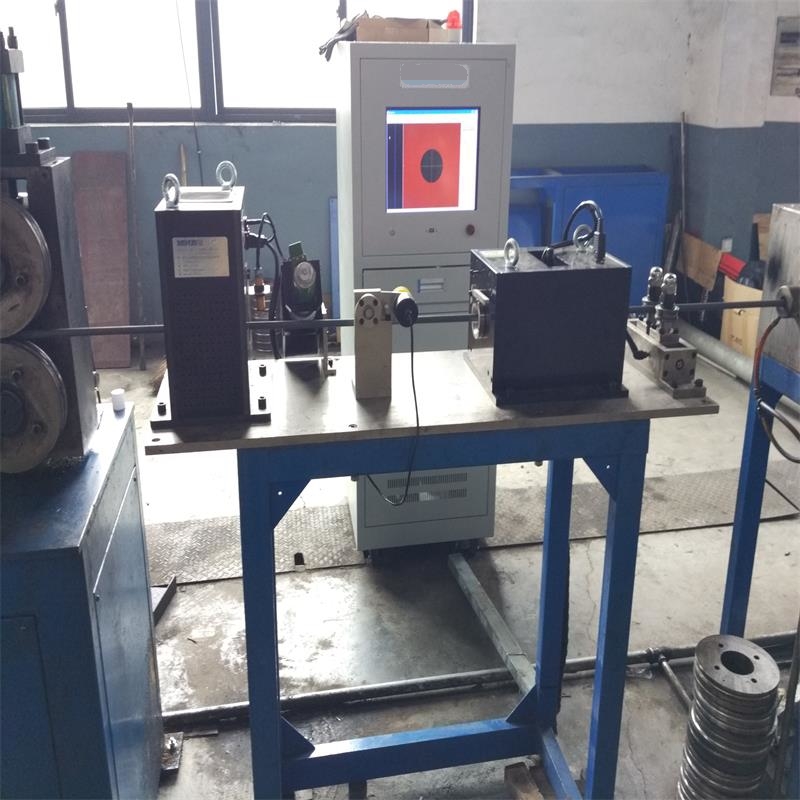

온라인 시스템에는 지능형 디지털 이중 채널 결함 탐지기, 맞춤형 탐지 플랫폼 (자기 포화 및 감자 제거 장치 포함), 통과 형 탐지 장비, 프로브, 경보 시스템, 마킹 시스템, 맞춤형 정품 탐지 소프트웨어 및 자동화 모듈이 포함됩니다.

시스템의 워크 플로우

이 프로젝트는 테스트 요구 사항에 따라 결함 탐지기의 기술적 매개 변수를 조정하고 테스트 표준 샘플 → 공작물이 전면 및 후면 클램핑 메커니즘 → 탐지 프로브를 통해 균일하게 들어갑니다.   자동 감지 → 검출 완료 →   자동 경보   시스템이 공작물 결함 → 출력 신호를 감지하면 감지 표시   테스트 프로세스 중 생산 조직으로의 셧다운 및 연삭 → 결함 기록 호스트가 데이터 기록, 저장 및 분석 수행   그리고 다른 작품들. 100 % 적용 범위 탐지가 가능합니다. 그리고 자동으로   발각   의무 감지를위한 보고서   상황 : 감지   배치, 수량, 우수한 제품 / 폐기물 비율 등
