스테인레스 스틸 스트레이트 용접 파이프 ECN1002 / EFN1002 용 온라인 와전류 테스트 시스템

프로젝트 개요

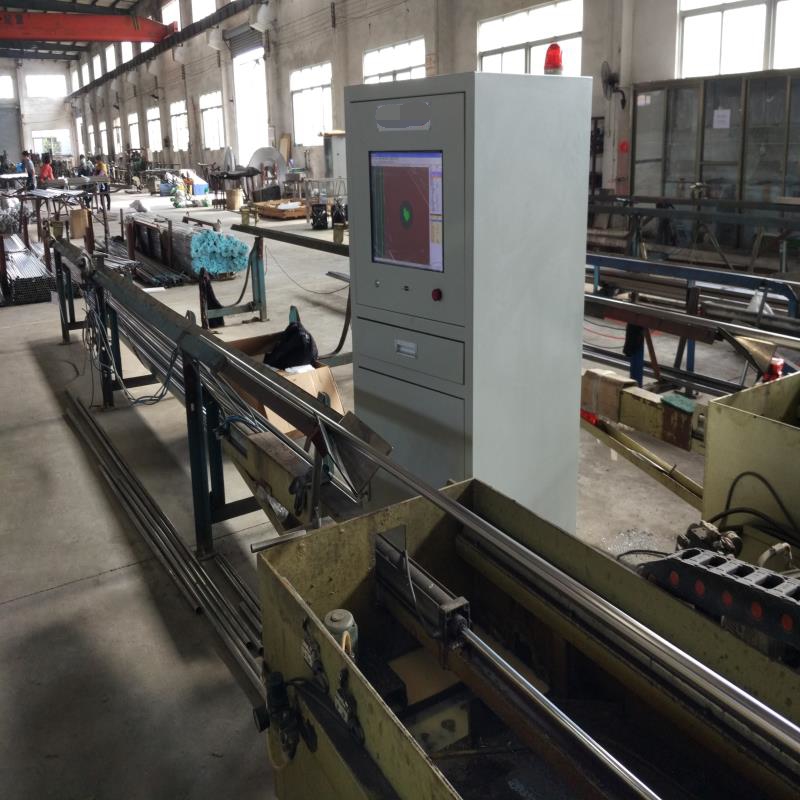

◆ 고객은 스테인레스 스틸 솔기 용접 파이프를 생산합니다. 온라인 와전류 자동 결함 탐지 시스템은 용접 된 파이프 머신에 설치됩니다.

◆ 아르곤 아크 용접 / 플라즈마 용접의 특징 :이 용접 방법은 주로 스테인리스 스틸 및 티타늄 합금 종 방향 용접 파이프에 사용됩니다. 일반적인 용접 속도는 낮습니다 (0.52-10m / min).

◆ 일반적인 와전류 온라인 결함 탐지기의 최적 탐지 속도는 다음과 같습니다. > 5m / 분 초 저속 와전류 결함 검출기는 아르곤 아크 용접 / 플라즈마 용접의 저속 온라인 검출 문제를 실제로 해결합니다. 최저 감지 속도는 0.5m / 분입니다. 감지 감도와 성능 대비 노이즈 비율은 관련 국가 표준을 초과합니다.

◆ 스루 타입 / 중철 타입 감지 옵션 : φ0-40 사양에 스루 타입 감지를 사용하는 것이 좋습니다. 장점은 용접 및 파이프 본체를 감지 할 수 있다는 것입니다. 단점은 각 사양에 프로브 및 가이드 슬리브가 장착되어 있어야한다는 것입니다. > φ40 제안 안장 프로브, 프로브는 광범위한 사양을 커버 할 수 있으며, 특정 사양 범위는 프로브를 교체 할 필요가 없습니다. 용접 위치 결함 만 감지 할 수 있습니다.

◆ 정사각형 및 특수 모양의 튜브 감지에는 주로 새들 타입이 사용됩니다.

공작물 정보 감지

탐지 개체 이름                               스테인레스 스틸 스트레이트 용접 파이프, 원형 파이프

자료                                                               스테인레스 스틸 (2, 3 시리즈 등)

치수 사양                                                         0-40

용접 폭                                               ≈0-5mm, 용접 각도 편차 5mm 허용

길이                                           결함 감지 후 길이, 플라잉 쏘 절단 파이프 또는 코일의 온라인 결함 감지

굽힘 정도                                               1.5mm / m (감지 스테이션)

원형도                                                         원형 튜브 ≤0.1mm

거                                                     파이프 벽 및 용접 (버 포함) ≤3.2

경도                                                                             더 세게

온라인 속도                                 용접 속도 : 0.50 ≦ 750m / min   (기기 감지 속도 : 0.52-750m / min)

감지 부품 온도                               80-100 ° C 또는 상온

탐지 요구 사항 및   정확도 표준

                                                                감지 표준 집행

표준의 수                                         표준의 이름                                                                   학년

GB / T 14480-2015             비파괴 테스트 기기     소용돌이   기음 급한   티 esting   이자형 quipment                         /

GB / T 7735-2016               이음매없는 용접 강관에 대한 자동 와전류 테스트                 최고급

                                          (수중 아크 용접 제외) 결함

시스템의 기술 파라미터

시스템 이름 : 스테인레스 스틸 직선 용접 파이프를위한 온라인 와전류 테스트 시스템

유형 : ECN / EFN1002

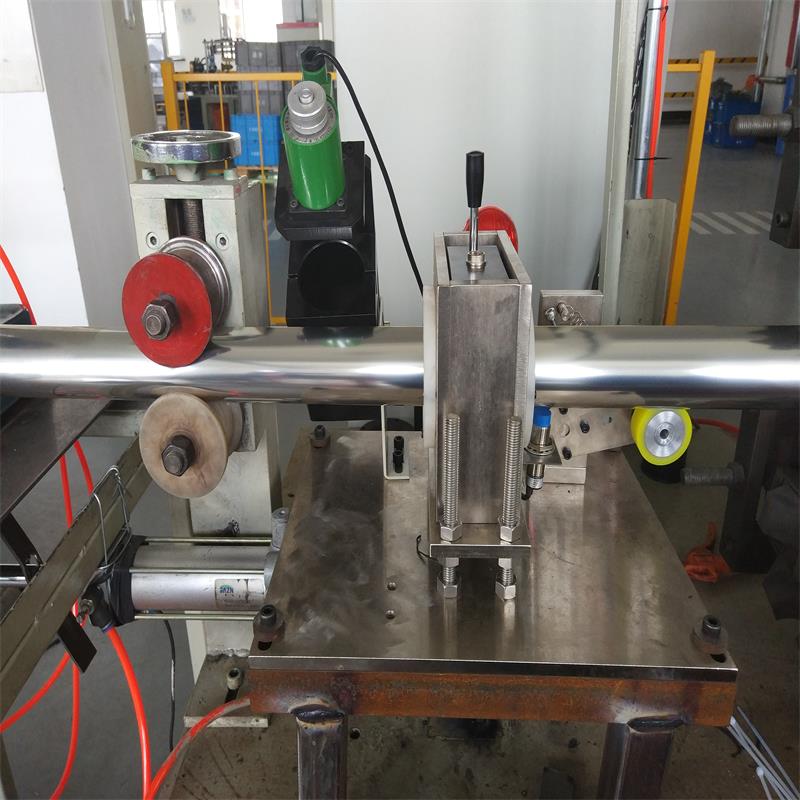

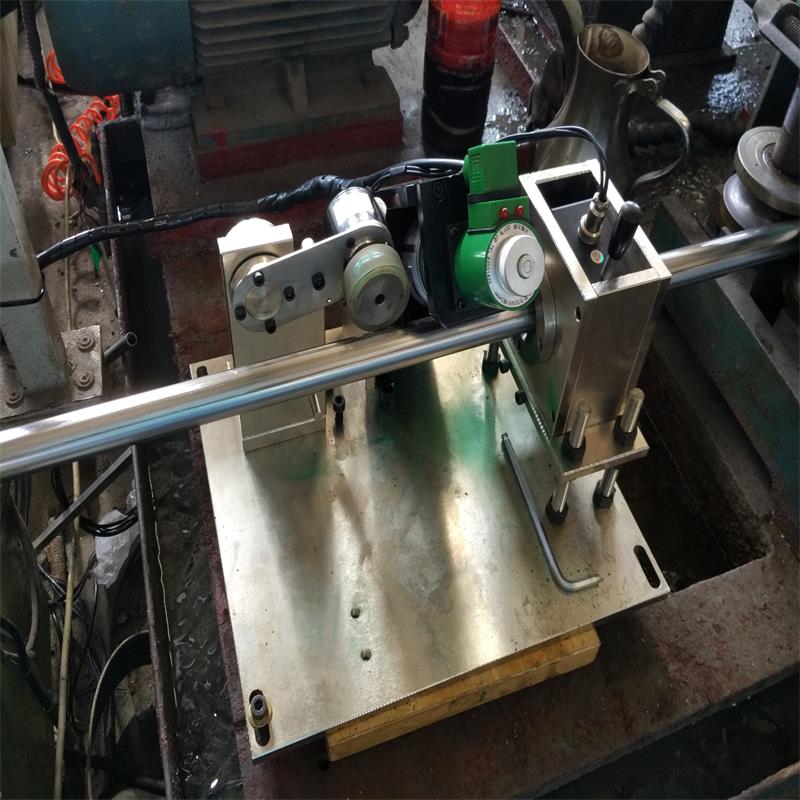

감지 방법 : 온라인 안장 이중 채널 와전류 감지

제어 모드 : 자동 + 수동

기기 및 프로브 : 와전류 기기; 듀얼 채널 디지털 고 지능 와전류 결함 검출기 및 프로브

탐지 플랫폼 : 독립적으로 개발 된 핵심 탐지 플랫폼

탐지 작업에 대한 간략한 소개 :

시험 요건에 따라 결함 검출기의 기술 파라미터 및 표준 샘플을 조정한다.

공작물 사양에 따라 프로브와 프로브의 위치를 ​​조정하십시오.

결함 감지 시스템은 공작물, 알람 및 마크를 감지합니다.

경보에 따라 용접 장비 (금형, 용접 조인트)를 조정하십시오.

데이터 기록, 저장 및 분석은 결함 탐지 호스트에 의해 수행된다;

결함 감지 보고서를 자동으로 형성합니다.

시스템의 중요한 매개 변수

이름                                                 기술적 인 매개 변수                                               비고

엔드 블라인드 영역                                             ≦ 50m                                                 테스트 속도에 따라

안정                                               16 시간 이후 ≤2dB                                             테스트 샘플

제트 인쇄의 정확성                               ± 50mm                                                         테스트 샘플

생략 판정 율                               0 %                                                             테스트 샘플

오보 율                                           ≤2 %                                                           테스트 샘플

테스트 속도                                           0.50 ≤ 750m / 분                                       에 따라   고객의   용접 속도,

                                            아르곤 아크 용접   조정됩니다   따라               가장 빠른 속도는 750m / min에 도달 할 수 있습니다

                                            고객의 용접 속도.                                       (이 프로젝트는 스테인리스 아르곤

                                                                                                                              호   용접, 속도는   느리게)

스루 타입 와전류 테스트의 원리

        와전류 검출은 교류 전류 (프로브라고 함)로 코일에 도체에 접근하여 교류 자기장을 설정하는 것입니다. 교류 자기장은 도체를 통과하여 전자기 유도를 생성하고 도체에 와전류를 형성합니다. 도체의 와전류도 자체 자기장을 생성합니다.
