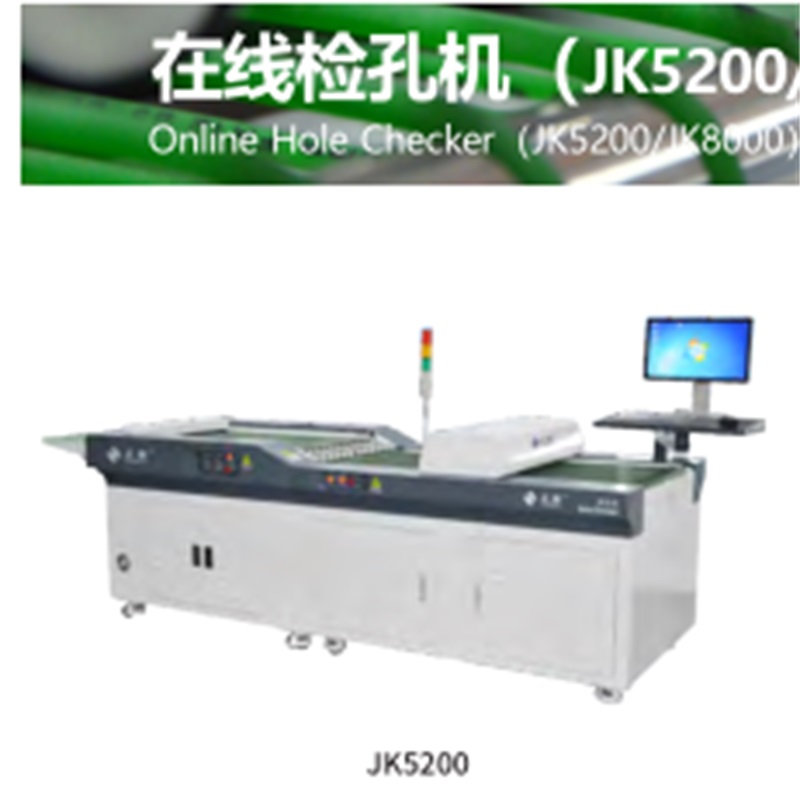

PCB   온라인 홀 검사기 (JK5200 / JK8000)

용법

구멍 검사기 기계는 주로 PCB 드릴링 보드 및 완제품 보드의 드릴링 품질 검사 및 분석에 사용됩니다.

PCB 드릴링 보드 및 마감 보드의 구멍 부족 (리크 드릴 및 플러그 구멍), 멀티 홀, 내부 버, 큰 구멍, 작은 구멍, 길이, 너비, 각도 및 기타 불규칙한 모양의 구멍과 같은 결함이 자동으로 감지됩니다. NG / OK 분류 장비가 자동으로 결정됩니다.

형질

1. 정밀성 : 고정밀 CIS 스캐닝 시스템, 자동 포지셔닝, 이미지 처리 및 탐지 기술 채택.

2. 효율적 : 다중 채널 분류 장치 및 소형 플레이트 부품이 장착 된 경우 다중 채널 동시 감지가 지원됩니다. 표준 장비는 두 판을 동시에 감지 할 수 있습니다. 3 개와 6 개의 채널을 동시에 사용자 지정할 수 있습니다.

삼. 특성 : 네트워크 유지 관리 기능을 통해 여러 터미널을 사용하여 NG 보드 결함 정보를 동 기적으로보고 NG 보드를 신속하게 점검 할 수 있습니다.

기술적 인 매개 변수

목                                                 JK5200                                                         JK8000

어둑한   길이                 스캐닝 기계 + 분류 장치 : 3510mm               스캐닝 기계 : 1550mm

                                        분류 기계 없음 : 1530mm

폭                                               1160mm                                                         1280mm

신장                                               1050mm                                                         1520mm

CIS                                                                             접촉 식 이미지 센서

빛                                                                       바 레드 LED 광원

최고   직경 비율                                                         25 : 1

측정 가능한 두께                     0.3mm ~ 10.0mm, 두께 0.3mm 이하의 판은 시료를 제출해야한다

                                                      확인.

플레이트 크기                                   폭 : 80 ~ 650mm                                             폭 : 80 ~ 800mm

          길이 : 100 ~ 650mm                                           길이 : 100 ~ 800mm

기공 크기 범위                                                         Φ 0.10mm ~ Φ 10mm

최소 마진

구멍을 뚫는 구멍                                                                     0.1mm

최대 개수

테스트 플레이트의 구멍           500,000 (원형 홀)                                           800,000 (원형 홀)

측정 속도                           (측정 된 속도 스캐닝 부품의 4 가지 기어를 사용할 수 있음) : 3.0 ± 0.5m / min,

                                                      6.5 ± 0.6m / 분, 10 ± 0.8m / 분, 12.5 ± 0.8m / 분. 드릴 플레이트는 최대 6.5m / 분입니다.

반복 정밀도                                                                   ± 30μm

(원형 구멍)

반복 정밀도                                           슬롯 : ± 75μm; 불규칙한 구멍 : 150μm

(원형이 아닌 구멍)

조리개 정확도                                                 ± 20μm (조리개 ≤1mm)

  (원형 구멍)                                                         ± 30μm (4mm > 구멍 > 1mm)

                                                                              ± 40μm (조리개 ≥4mm)

탐지 내용                   누락 된 구멍 (누설 구멍, 플러그 구멍), 구멍 (다중 드릴링, 이등분), 이물질

                                                        구멍 내부, 큰 구멍, 작은 구멍; "일"유형 구멍의 길이, 폭, 버

                                                        불규칙한 구멍, 판 길이, 너비 및 크기 등의 기타 결함

검사 라인 번호                       표준 기계 : 단일 라인, 2 라인; (3 줄 이상은 별도 문의 바랍니다)

컴퓨터                                                   전기 두뇌 산업 컴퓨터, CPU : i5 시리즈;

              메모리 : 8G; 하드 디스크 : 1T; 운영 체제 : windows7 × 64

힘                                                         전력 스캐닝 및 분류 장치 : 2kW;

      분류 장치 없음 : 12kW

운영 환경                                           온도 : 20 ° C -40 ° C

                                                                              습도 : 40 % -70 %

            환경에는 산성 염기 가스가 없습니다.

      생산 보드 요구 사항 : 건조, 산 / 알칼리 없음

      액체 (장비 부식 방지)

        장치는 원격 인터넷 연결이 필요합니다   진단.

테스트 할 보드의 요구 사항 : 테스트 할 보드의 휨 정도는 IPC 대각선의 0. 75 %를 초과하지 않아야합니다. 고압 세척 및 건조 후 보드 표면이 깨끗하지 않으면 테스트 결과에 영향을 미칩니다.
