저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

사진 및 기술 인자가 참고만 제공하고 구체적인 상황은 실제 제품을 기준으로 한다.

1.0 소개

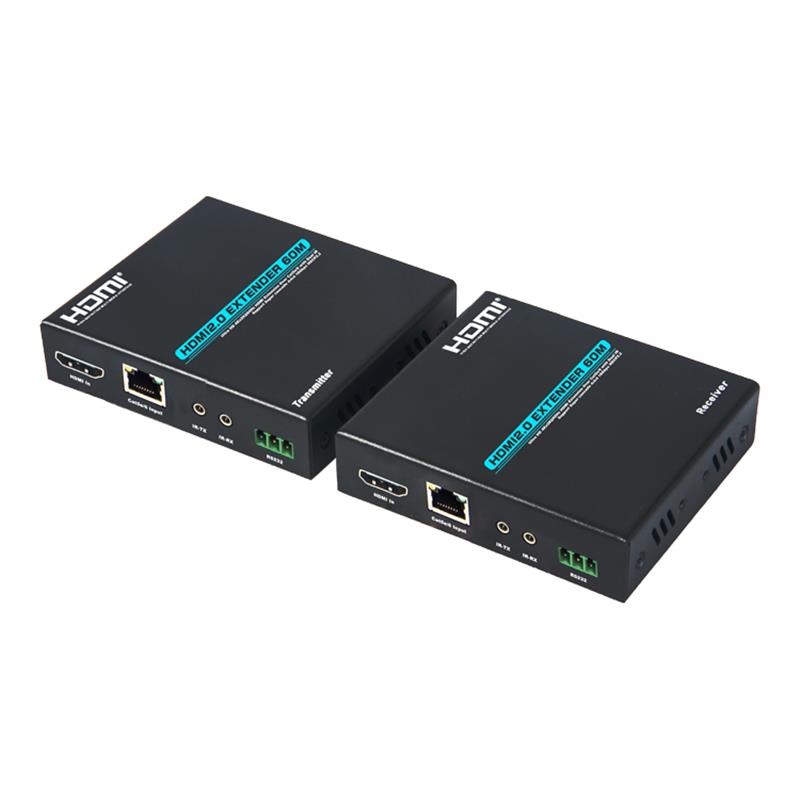

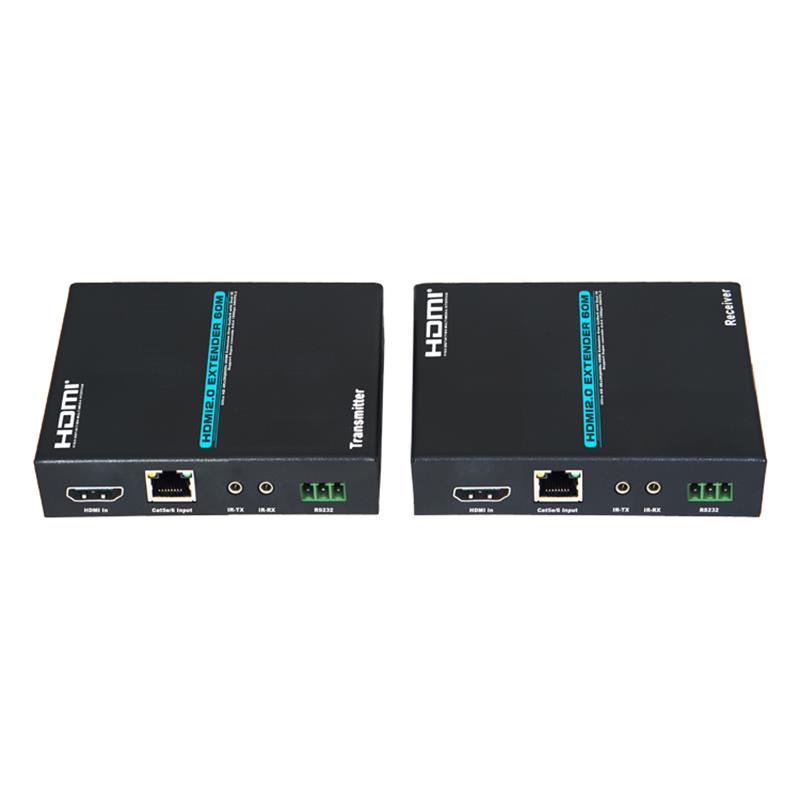

HDMI2.060M HDMI 의 확장기가 Cat5e/6 케이블을 사용하여 HDMI 케이블이 아니라 4K 신호를 60m로 확장할 수 있다. 확장기의 목적은 저원가 전송으로 원격 신호 전송을 실현하는 것이다.

2.0 기능

1) HDMI2.0, HDCP2.2와 DVI 1.0;

2) 신호 전송: cat5e 또는 캐트6   TX 와 RX 에서 계기를 연결하는 것은 HDMI 케이블이 아니라.   확장기

3) 높은 4k2k@60Hz의 동영상 형식, 24위 RGB/YcbCR   4:4:4/YCBCR4:4:4, 60Hz는 4k2k, 12위 YCBCR4:4:4

4) 높이 1080p@60의 3D 프레임 순서 동영상 형식;

5) 다중 수신기급 전송 지원

6) 20~60kHz 홍외 이중전 지원

7) 오디오 형식 지원: DTS-HD/Dolby trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

8) 전송 거리를 연장하고 전송 신호 개선;

3.0 포장 첨부

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

1.HDMI 발사기

2.HDMI 접수기

3. 전원-----------2개

4. 사용자 수첩---------1부

4.0 규범

송신기와 수신기 사이의 CAT-6 케이블 길이: 60미터

HDMI 입력 / 출력 —— 60Hz/1080p/1080i/720p/576p/576i/480p/480i 아래 4Kx2K

오디오 형식 지원 -----------------------------------------------------DDTS-HD/Dolby trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

최대 대폭—

최대 보특률 ----18Gbs

영상 신호 입력—

수출 DDC 신호 -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

입력 / 출력 HDMI 케이블 거리------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

최대 작업 전류

전원 어댑터 형식-----AC(50헤르츠, 60 헤르츠) 100-240복, 수출: DC5V/1A

작업 온도 범위-------------------------------------------------------------------------------------------------------15-55℃)

작업 습도 범위: 5-90%RH(무미건조)

사이즈(장x 폭 x 높이)-----100 & 35 120;73x25mm
