Surface 특성

Scanning 전자 현미경 (SEM) 및 에너지 분산 X-Ray 분광기 (EDS) 분석

SEM \\ 낸드 \\의 NeDS analyses were made\\ 비 \ WDX600 Oxford microscope(라이카 NAMicrosystems. Wetzlar Germany) coupled 넘어 Stereoscan 440 라이카 주사 전자microscope(라이카Microsystems). 이 samples were polished \using n1 \\ 건조 물 ETANOL 공기로 세정nμm 다이아몬드 페이스트. surface regions\\ 다른 N were analyzed\ \\의 NeDS nusing (표 2). X로ray 광전자 분광법 (XPS) 분석 XP의 분석은 분광기 만들었다 (모델 XSAM HS; 크라토스 (Kratos) 분석 주 맨체스터, UK), 초고 진공 (

\\ 약n8-Torr). 비

K-α-(hν 1253.6EV) =radiations were 사용량 AS X로ray source와 -5 MA emission current AT 12 KV voltage. 이 samples이었다 polished rinsed with를 DEionized water -cleaned \\ 닌 \\ 유모 초음파 bath with를 analytical grade acetone for에 5 분 AND 세정 with를 DEionized water. Previous- TO 이러한 experiments는이 샘플 인공 타액 0.15 mol.L에 침지 1NaClncorr \\ E에서 8 시간 동안 용액 . 8 시간 후, 표면 조성은 존재를 조사하기 위해 분석되었다OFcobalt (주) 및이-passive 막 조성물에 크롬 (CR). 에너지 참조를 결합하면 외래 탄화수소 (16)에 해당하는 탄소의 피크의 값을 284.8 eV로를 사용 하였다. 평가는 배경 차감 혼합 가우스Lorentzian 기능과 적어도squareroutine\\는최고 높이./Cytotoxicity 시험 피팅nfor에 \\위한 셜리 절차를 포함n-이 cytotoxicity

assay

was carried OUT by exposing 이cell culture TO 이 solutions 응급 contact with를 alloy \\위한 \\ 침지nsamples,n10 \\ 37 배양액 MEM에서ndays ° C . 는 NCTC clone 929cell \ was acquired from American 형nline Culture Collection (ATCC)bank. 이 cytotoxicity \\ 중성 레드 흡수 (NRU) \\으로 평가 하였다neffectnmethodology\\ 이전 논문ndescribed (17,18 )n이표준화 International기구 (ISO) 을 \\에있어서, (19). Results Electrochemical 결과이corrosionpotentials(고정 open

circuit

obtained

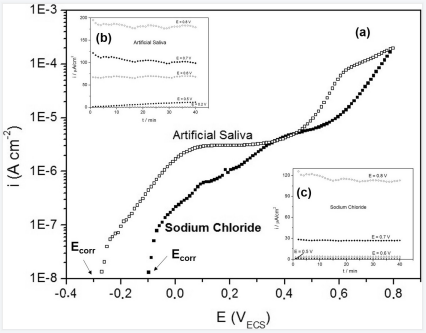

artificialsaliva AND   0.15  mol.L1 NaClsolutions   were 100 ± 28 mV의 SCEAND-  277 ± 23  MVSCE respectively (도. 1A). 양극 동전 위-polarizationcurveswere obtained fromcorrosion-potential ANDplotted \\ 닌order는 \\ 결정하도록 잠재적 인 효과를 평가하는n이potential  range  wher101; 이 alloyIS passivated &#AND 의 이 transpassivation이 value potential. 이 chronoamperometric tests가 존재를 확인하기 위해 제조 하였다 또는 하지 부동태 피막에 부식의 내공. 얻어진results from 분극 곡선이 다른 전위 값의 법 (chronoamperometry) 곡선 (도 함께도 1a에 그려진다. 1B AND 1C) for에이 alloy \\ 닌 artificial saliva 각각nNaCl 매체 AND \\. 법 (chronoamperometry) 결과는 상이한 전위에 도시 potentiodynamic polarization anodic의해 얻은 확인되고 curves indicating는 potential range wher101; 이 metallic surface IS passivated. 다른 전위 값에서 관찰 된 전류 밀도의 정수 값을 표시 것을&#alloydoes 존재하지 피팅 corrosion. 이다 \\ CoCrW의 합금artificial 침 37 oC에서 0.15 mol.L1 염화나트륨에서 왼쪽 또는 오른쪽 1은 동전 위 분극 곡선. 패널\ , B 및 C, N은 각각의 잠재적application chronoamperograms의 응답을 나타낸다. \\ \\ 나이스 패시브을 조사하기 위해 사용 하였다n film

electrolyteinterface ANDevolution와- potentialincreasing. \\에서 왼쪽 또는 오른쪽 2는 보데 (계수 및 위상)도 인공 타액 CoCrW (.도 2A) 및 0.15 mol.L1

solutions

/2B) ATEcorrAND-0.25 V로SCE .  similarbehaviorn BE seen for에을 \\ 수도이 alloy solution interface\\ 닌 both media 다음 imaginary AND /real components OF impedance \\ 전위로서ndecrease가 E보다 더 양하게corr .The proposed equivalent circuit IS presented \\ 닌\\에서 왼쪽 또는 오른쪽 2C wher101; Rcorrespond 전해질 저항, CPE 및 R 개의 Fcorrespond 각각 일정 위상 소자 (슈도capacitance) 편광 저항for에 이 oxidation reaction trough&# 이 protective film.-CPEDC ANDR 개의 CTcorrespond 각각 이중층 constant 위상 소자와 CoCrW alloy의 전하 이동 저항 행oxidation. 이 same circuitwas  proposed for에Ecorr \\ 0.25 V에서 NANDSCE \\ 모두 닌 media있다. \\에서 왼쪽 또는 오른쪽 2 임피던스 스펙트럼 CoCrW의 합금 ATsodium 클로라이드 (A), 인공 타액. B : 서로 다른 전위에 등록 보데 플롯 (Ecorr AND 0.25 V). (• )의 실험 값 (___)를 시뮬레이션. C :. 전기 등가 회로는 서로 다른 전위의 실험에 맞게 사용

Surface 특성화

SEM 및 EDS 분석은 비metallic 개재물의 유무를 평가 하였다. 다른면 영역은1\\ 내지 m의 다이아몬드 페이스트를 연마 후의 EDS를 사용하여 분석 하였다. EDS 분석에 따르면,도 3 선물 세differentregions, 1, 2, 3.region1 선물 벌크 조성, 영역 (2 개)에 상당

TOniobium 탄화물과 영역 (3)으로 인해 존재
OF

- 옥시 드는이.

부동태 피막의 조성에AND-CO. 표 3

passivefilm에shows이 성분의 절대 전위. 표면의 크롬 함량은 높은thancobalt 모두 미디어 및 0.15 mol.L 1NaClwhen을높은compared TO

saliva.이resultsshowedpresence-OFchromium (III)과 수동형 코발트 산화물 film. Table 3. Xray 광전자 분광법 CoCrW 대 (XPS) 결과 alloy 침지 후  \\ CoCrW 합금 샘플에서 왼쪽 또는 오른쪽 3. SEM 및 EDS 이미지 through를 1mm 다이아몬드 페이스트를 연마.
