R41 합금

합금 R41, UNS N07041, Rene 41, W. Nr. 2. 4. 665, Hness 합금 R41, J 1610, carpenter 41

650 - 900 ℃ 범위 내 에서 비교적 높 은 인장 강도, 지속 성과 크리프 강도, 그리고 좋 은 항산 화 성 을 가진다.870 ℃ 이하 의 강도 에 대한 요구 가 높 고 980 ℃ 이하 의 항산 화 요구 가 높 은 항공 우주 엔진 고온 부품 을 제조 하 는 데 적용 된다.

물리 적 성질

용해 점: 1316 - 1371 ℃

밀도: 8.27 g / cm3

경도: ≤ 363 (HBS)

자성: < 1.002 시간 / 쌀

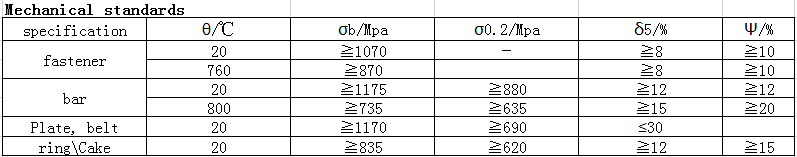

실행 기준

AMS 5545 기준

AMS 5712 기준

AMS 5713 기준

처리 하 다.

성형 성

강철 주괴 는 단조 하기 전에 균일 화 되 어야 하 며, 단조 가열 온 도 는 1100 ℃ 이다 ~. 1180 ℃.

부품 열처리 작업

일비교적 낮은 온도 에서 작업 할 때 부품 은 비교적 높 은 인장 강도 와 피로 성능 을 가지 고 1080 ℃, 바람 과 찬 + 760 ℃, 16H, 바람 과 찬 바람 을 사용 해 야 한다.

이고온 에서 작업 하고 열 강도 에 대한 요구 가 비교적 높 을 때 열처리 규범 은 1180 ℃ 이 고 공 냉 + 900 ℃ 4H 이 며 공 냉 이다.

용접 공예

합금 은 용접, 확산 용접, 마찰 용접 등 방법 으로 용접 할 수 있다.

응용 분야

l 항공 엔진 부재

l 엔진 압축기 판, 터빈 반, 베어링 링

l 수신 기, 부스터, 터빈

l 연료 실 부품 및 고정 부품

고정 부품 과 판 용접 베어링 부품
