첨가제의 고체 상태 변형 700 ° C (3)|News| 중국산 중국 제품 제조사 공급 업체 www.korb2b.com의 수출 업체 및 수입 업체

첨가제의 고체 상태 변형 700 ° C (3)

출시일:2021-10-09

figure 2는 4 개의 다른 조건 (그림 2A, 그림 2A, 그림 2B, 700 ° C에서 1 시간, 그림 2C, 그림 2C, 그림 2C, 그림 2D, 그림 2D, 그림 2D, 1 시간 800 ℃에서), 맵핑 방향과 평행 한 이미징 된 표면을 사용합니다. 수지상 미세 구조는 네 가지 이미지 모두에서 볼 수 있습니다. AS-FABRICATED 시험편의 EDS 분석은 방사선 영역이 NB 및 MO에서 풍부하며 수상 돌기 지역은 NI와 CR에서 풍성 해지는 것을 보여줍니다. 미세 구조물에 상이한 열처리 조건의 효과는 700 ° C에서 1-hour 열처리가 측정 조건 하에서 시각적으로 관찰 가능한 차이가 없어지지 않고 미묘합니다. 대조적으로, 700 ℃에서 장기간의 열처리는 혈소판 형태의 침전물의 방사선 영역 근처의 석출물 형성을 촉진시킨다. 이 단계의 형태는 δ상의 이전 관찰과 일치하며, δ상의 핵 형성이 Nb 및 Mo의 높은 농도의 농도로 더욱 유리하다 [33].-


figure 1. NI

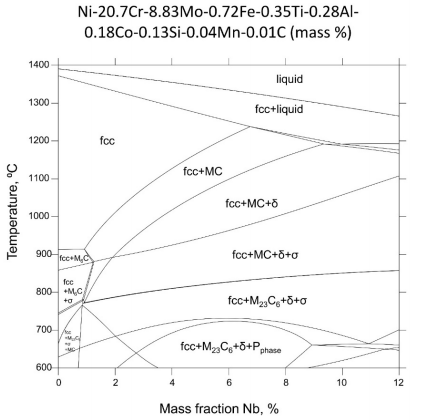

20.7CR8.83MO-0.72FE-0.35TI-0.28AL-0.18CO-0.13Si-0의 조성을 가정하는 in625 위상 다이어그램의 steady-statenb iSopleth 섹션. 04MN-0.01C (질량 %).--

figure 2. 4 개의 다른 조건 (a) as 图片3.png Hourted, (b) A

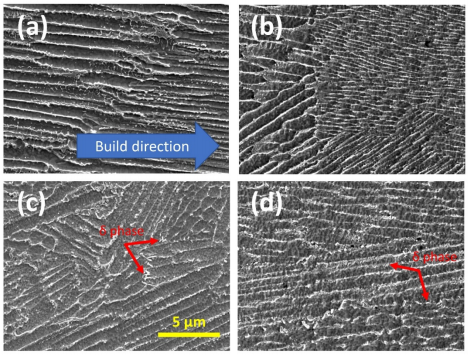

hour 열 후 (b)에서 in625에서 michorructure 700 ℃에서 24 시간 열처리 한 후 700 ℃, (c), 800 ℃에서 1 μH 열처리 후 (d). 이미징 된 표면은 모두 빌드 방향과 평행합니다. (C, D)의 빨간색 화살표는 혈소판 δ 위상을 강조 표시합니다.

---하나

hour 열처리 800 ° C에서의 형성을 가진 미세 구조와 유사한 변화로 이어집니다. Δ상은도 2c (700 ℃에서 24 시간)에서 관찰 된 바와 같이, 침전시킨다. 그림 2c, d, δ 침전물 모두 비교 가능한 크기가 있음을 주목합니다. 열처리 지속 시간의 차이는 δ 상 침전물의 침전 속도가 700 ℃에서 800 ℃에서 훨씬 촉진되어 있으며, 이는 700 ℃에서 비교하여 이전에 AM IN625에 대해 이전에 구성된 TTT 다이어그램 [33,36]과 일치한다. 이 침전 성장의 둔화는 잔류

스트레스 릴리프 열처리에 중요 할 수 있습니다. 이전 중성자 회절 잔류 응력 실험은 870 ° C [6] 및 800 ° C [10]에서 2
hour 열처리에서 1

hour 열처리가 초기의 13 % 미만,

Fabricated 수준. 그러나, 이들 온도에서의 열처리는 δ 상 침전물의 침전을위한 바람직한 열역학적 조건을 생성한다. 두 경우 모두 (870 ℃에서 870 ℃에서 1 시간, 800 ℃에서 2 시간), δ 상 침전물의 주요 치수는 ± 500nm의 비슷한 공칭 크기를 갖는다. [21,24]. 이러한 큰 침전물은 방해율 영역에서 우선적으로 성장하고 in625 [37,38].--figure 3의 연성, 파단 인성 및 내 부식성을 감소시킨다. 등온은 700 ℃에서 10.5 시간 동안 유지합니다. 실온에서의 열처리 전에 얻은 XRD 데이터는-Fabricated 상태의 IN625가 추가 검출 가능한 위상없이 (3.595 ± 0.002) Å의 격자 상수가있는 FCC 매트릭스 상을 갖추고 있음을 시사한다. Synchrotron XRD 측정은 단일-PHinon 계산 탐지기를 사용하여 높은 플럭스 및 높은 관통 X-rays와 함께 수행되었다는 것은 주목할 가치가 있습니다. 이 측정 감도는 매트릭스 위상 이외의 위상도에서 예측 된 평형 상이 빌드 동안 임의의 상당량으로 형성되는 적절한 시간이 없었다는 것을 의미한다.Fabricated 매트릭스 위상으로 싱글 글타라제는 후속 솔리드

State

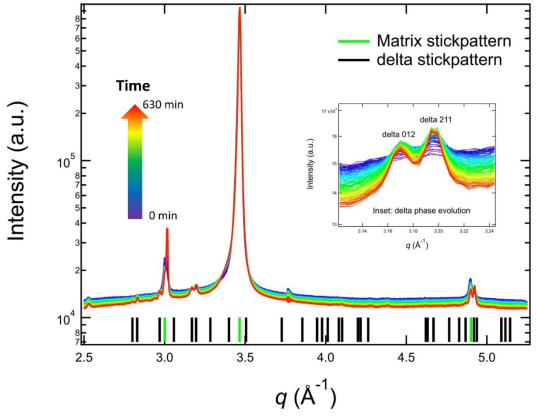

---Phase Transformat-- figure의 시작점을 나타냅니다. 700 ℃에서 AM In625의 등온 열처리 중에 획득 한 Situ Synchrotron XRD 데이터. 삽입은 Δ012 피크 및 Δ211 피크의 진화를 보여줍니다. 데이터 수집 시간은 화살표 색상 스케일을 따릅니다. 계산 된 스틱 패턴은 FCC 매트릭스 위상과 orthombic δ 위상과 정식 ™ 위상.


열처리 중에 획득 한 XRD 데이터는 열처리 된 위상 변형을 모니터링 할 수 있습니다. 그림 3에서 볼 수 있듯이 XRD 데이터는 700 ° C에서 연속적으로 진화했으며 주요 특징은 새로운 피크 가족의 피크 강도의 단조로운 증가가되는 것입니다. 이 새로운 봉우리는 오르토하모치 구조에 속합니다. 그림 3의 스틱 패턴은 5.109Å, 4.232 Å 및 4.487Å의 격자 파라미터와 3.626Å의 격자 상수를 갖는 FCC 상을 각각 5.109Å, 4.232 Å 및 4.487Å의 정식 조절상을 기준으로 계산됩니다. 이러한 격자 매개 변수는 700 ° C의 값이며 스틱 패턴과 IN Situ 실험 데이터를 직접 비교합니다. Δ 피크는 약합니다. 따라서 우리는 δ 위상 (δ 012 및 δ 211)의 두 가지 특성 피크의 시간dependent 변화를 강조하기 위해 삽입을 사용했습니다. 피크 강도의 지속적인 성장 외에도 우리는 또한 피크 폭을 좁히는

-조심 분석을 나타내는

조심 분석을 밝힐 수 있습니다. FCC 매트릭스와 침전물 모두의 구조적 변화. 그림 4는 FCC 매트릭스의 격자 상수의 진화를 보여줍니다. 우리는 격자 상수의 단조율 감소를 관찰하여 NB 및 MO와 같은 큰 원자 반경이있는 요소가 매트릭스에서 점차적으로 고갈되었음을 나타냅니다. 이 현상은 그림 3에 나타낸 바와 같이 NB 및 MO를 소비하는 δ 상 침전물의 침전과 일치합니다. Δ 위상 침전물의 침전과 관련된 매트릭스 격자 파라미터의 감소가 Serviceexposed In625 [39]에서도 관찰됩니다. , 850 ℃에서 장기간의 열처리 (500 시간)가 검출 가능한-.

의 변화에 필요하다는 것을 제외하고
