사람들 은 보편적으로 니켈 을 주조 하 는 마이크로 조직 간 에 더욱 좋 은 연관 성 이 필요 하 다 고 생각한다 - 고온 합금 ...

일반적으로, 융모 주물 의 조직 과 성능 은 다음 과 같은 매개 변수의 영향 을 받는다.

일   액체 상태의 금속 과 열.

이   주입 온도

셋.   껍질 몰 드 온도

사   금속 형 평형 온도

오   MME 지점 에 도착 하 는 데 걸 리 는 시간 입 니 다.

육   응고 과정 중의 냉각 속도.

주조 공정 파라미터 가 현미 조직 특징 에 영향 을 미 치 는 주요 발견 은

결론 은 다음 과 같다. :

입도

모든 주조 성능 은 결정립 크기 의 영향 을 받 기 때문에 가장 좋 은 공정 변 수 를 선택한다.

이런 고려 들 에 근거 하여, 없어 서 는 안 될 것 같다.

Ni 기 고온 합금 IN - 100 에 대하 여, 결정립 크기 는 주석 온도 와 / 또는 금 형 온도 의 상승 에 따라 증가한다.

온도 가 주입 온도 에 대한 영향 이 더욱 뚜렷 하 다.굵 은 결정립 은

더 두 꺼 운 단면 과 더 높 은 진공 도, wher & # 101; 코팅 수량 으로 인해 무시 할 수 있 습 니 다.

...

융모 주조 in 713 LC 고온 합금, 비교적 낮은 금 형 예열 온도 는 결정립 에 대해 비교적 좋 은 제어 작용 을 한다

사 이 즈 는 주입 온도 의 변화 에 따라 달라 집 니 다. wher & # 101; as, 결정립 크기 제어 와 달리 결정 기 는 예열 이 높 습 니 다.

온 도 는 결정립 의 균일 성에 대해 비교적 좋 은 통제 작용 을 한다. ...

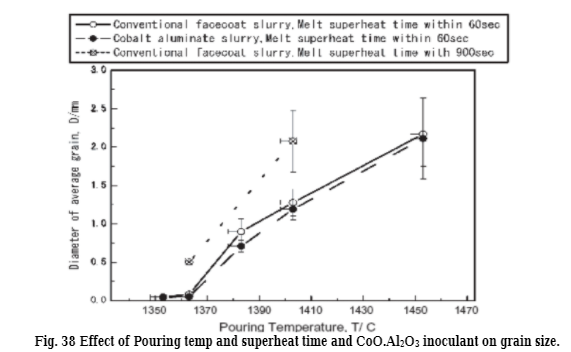

주입 온도 와 과 열 시간 이 결정립 크기 에 미 치 는 영향 은 이와 같다. 그림 38.

과 열 때문에 시간 이...   주입 온도 가 높 아 짐 에 따라 수정의 크기 가 커진다.수정의 크기 가 약간 줄 어 든 것 을 발견 하 였 다.

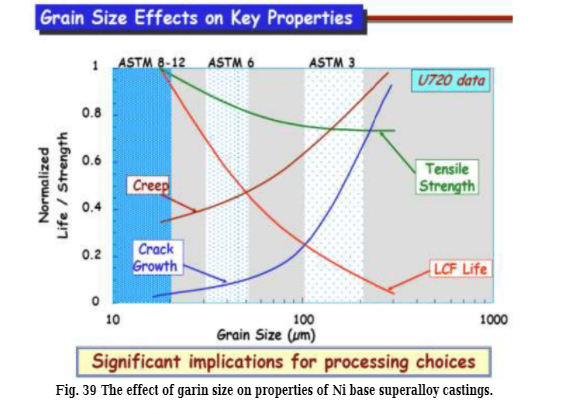

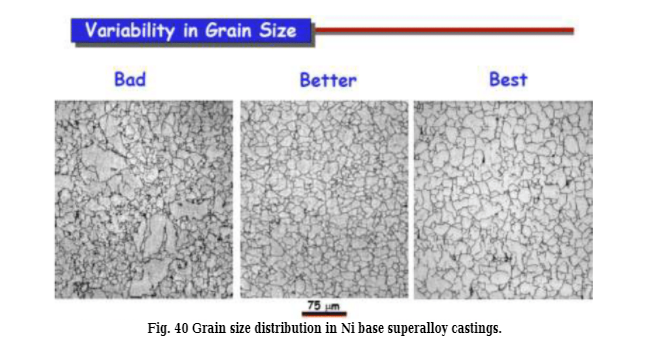

임신 중절 제 함유량 변화 의 영향최고 경영 자 이 O. 삼. ) ...   그림 39 과 40   곡물 의 효 과 를 설명 한다.

크기 가 니켈 기 고온 합금 주물 성능 에 미 치 는 영향.

미세 공 율 과 수정의 팔 간격 (DAS) in - 100 의 DAS 변화 추세 와 결정립 크기 변화 추세 가 비슷 하고 결정 기 온도 의 영향 이 더욱 크다 주입 온도 와 진공도 가 DAS 에 대한 결정 작용 이 현저 하 다.영향.   DAS 의 케이스 코팅 수량 은 무시 할 수 있 습 니 다.

in - 713 LC 고온 합금 몰 드 주조 터빈 리 프 트 의 미세 구멍 은 2 차 수정의 감소 에 따라 줄어든다.

팔 간격 (SDAS).그 결과, 접종 제 는 공 률 을 낮 추 는 데 어느 정도 효과 가 있 는 것 으로 나 타 났 으 며, 특히 공 률 을 높이 는 데 는 효과 가 있 는 것 으로 나 타 났 다. t 형 금 형 온도 가 높다.수정 계 와 수정 사이 에 구멍 이 있다.SDAS 비 때문에.

입자 도 · 공 률 은 SDAS 의 '가중 평균' 지표 로 여 겨 지 며, 결정립 도 가 아니다

크기.결정 기 온도 가 공 률 에 미 치 는 영향 은 주로 결정 기 온도 의 영향 때문이다.

온 도 는 주물 의 냉각 속도 에 영향 을 주어 주물 의 냉각 속도 에 영향 을 준다.금 형 온도 가 높 을 때

SDAS 가 상대 적 으로 크 고, 수정의 세분 화 는 SDAS 의 "유효" 치 를 낮 추어 r 를 낮 추 었 다 내 보 내기

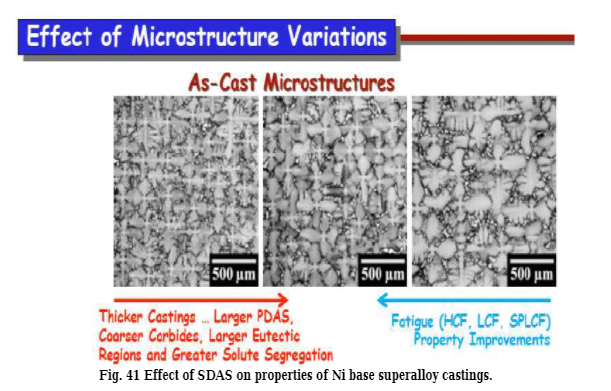

공 률.SDA 는 니켈 기 고온 합금 주물 의 성능 에 영향 을 주 는데, 이와 같다. 그림 41 ...
