요약 하 다.

연구 에 따 르 면, 열팽창 실험 은 네 종류의 니켈 기 단결정 고온 합금 (SX) 의 c - solvus 온 도 를 측정 하 는 데 사 용 될 수 있 으 며, 그 중 하 나 는 희토 류 를 함유 하고 있다. & 그리고 세 개의 무 레 변종.CMSX - 4 를 예 로 들 면, 실험 결 과 는 열 계산 방법 으로 얻 은 수치 열역학 결과 와 일치 하 는 것 이 좋 습 니 다.위 하 다.

희토 류 합금 이 없 는 세 가지 실험 결과 와 계산 결 과 를 소개 하 였 다.전송 종료.전자 현미경 은 c 상과 c 상의 화학 성분 을 잘 예측 할 수 있다.저희 도 공진 울 쎄 라 를 사용 합 니 다. & 분광 학 (RUS) 은 탄성 계수 가 어떻게 화학 성분 과 온도 에 의존 하 는 지 를 나타 낸다.문헌 보도의 결과 에 따라 결 과 를 토론 하 였 다.좀 더 일 해 야 할 영역 이 두 드 러 졌 다.

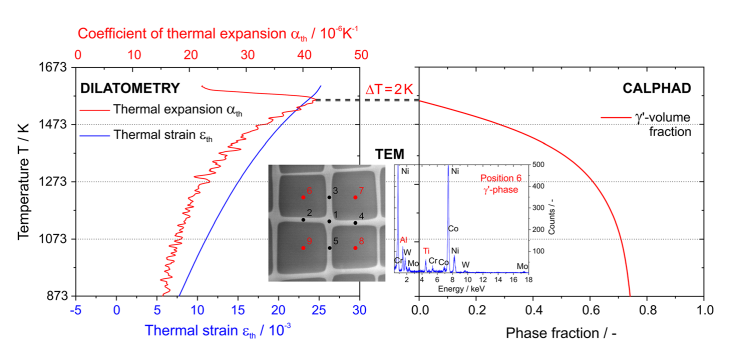

도형 요약

소개 하 다.

니켈 기 단결정 고온 합금 (SXs) 은 터빈 리 프 트 를 만 드 는 데 사용 되 며, 작업 온 도 는 1000 C 보다 높다. 그것들 은 반드시 크리프, 열 피로 와 열 부식 을 포함 한 하중 을 견 뎌 야 한다.유연 강 도 는 느 리 지만 지속 적 으로 누적 되 는 응변 에 저항 하 는 능력 이 가장 중요 하 다.알다 시 피 SXs 의 강 도 는 아 미크론 입방 c 입자 로 구 성 된 미시적 구조 에 달 려 있다. & (결정 구조: 질 서 있 는 L12 상, 부피 점수: 70 vol.%), 얇 은 c 채널 로 분리 (결정 구조: fcc, 부피 점수: 30 vol.% 에 가깝다), 예 를 들 어 [1 – 4].이 두 가지 상 반 된 수정체 구 조 는 비슷 하기 때문에 고온 에서 냉각 될 때 질 서 있 는 c 입자 가 일관성 있 게 배열 된다. & c 기본 체 에 침전 하 다.서로 다른 결정 격자 상수 d.니켈 기 단결정

고온 합금, 사람들 은 자주 발견: 직류 전기 & \ 워싱턴.관련 수정의 조합 으로 인해 탄성 변형 이 증가 할 수 있다. 예 를 들 어 [5, 6].이 는 c 입자 모양 에 미 치 는 영향 과 그 결과 에 맞지 않 는 다. & 채널 오류, 표류 와 인터페이스의 위치 오류 네트워크 에 작용 하여 형 성 된 Peach - Ko - hler 파워 에 대해 문헌 에서 논 의 된 바 가 있 습 니 다. 예 를 들 어 [7 – 15].순서 c - & 입 자 는 잘못된 운동 의 장 애 를 대표 한다.

그것들 은 완전히 뚫 을 수 없 는 것 은 아니 지만, 질 서 있 는 c 를 통과 하 는 것 보다 fcc 를 통과 하 는 것 이 더 어렵다. & c 채널.SX 디자인 의 예술 은 어느 정도 에 잘못된 부분 을 가능 한 한 c 상 으로 자 르 지 못 하 게 함으로써 광학 - &

역 변 강 도 를 극 대화 하 다.절단 을 어렵 게 만 드 는 것 은 반전 경계 에너지 (APB) 를 증가 하 는 것 과 관련 이 있다. 예 를 들 어 [16 – 20] 는 수정체 가소성 에서 가장 두 드 러 진 기본 적 인 체제 중 하나 이다. c 의 쌍 절 체 는 예 를 들 어. & [21 – 23].문헌 에서 이러한 절삭 과정 에 대해 구체 적 으로 의견 차이 가 있 지만 학계 와 산업 계 에서 온 SX 연구원 들 은 디자인 이 높 은 c 부피 와 높 은 점 수 를 가지 고 있다 고 주장 한다. & c - solvus 투 사 렌즈 - & 온도 와 화학 성분 은 높 은 평면 단층 에너지 가 발생 하고 apb 와 층 이 잘못된 물리 적 성질 에 영향 을 미친다.c - &

용질 온 도 는 특히 중요 한 것 으로 여 겨 지 며, 많은 과학 과 기술 인 SX 출판물 에서 참고 온도 로 강조 되 고 있다. 예 를 들 어 [24 – 31].

본 고 는 4 가지 SXs, ERBO / 1 (Re 포함, CMSX - 4 형 합금) 과 3 가지 ERBO / 15 변형 체 (Re 포함 하지 않 고 높 은 수준의 Mo, Ti 와 W 포함) 의 열역학 적 성질 을 상세히 연구 했다.그것 은 공진 초음파 스펙트럼 (RUS) 과 팽창 계 를 사용 하여 탄성 강도 와 열팽창 계 수 를 온도 로 측정 하 는 함 수 를 사용한다.이 네 종류의 합금 은 크리프 성능 면 에서 의 차 이 를 최근 에 증명 하 였 다 [32, 33].
