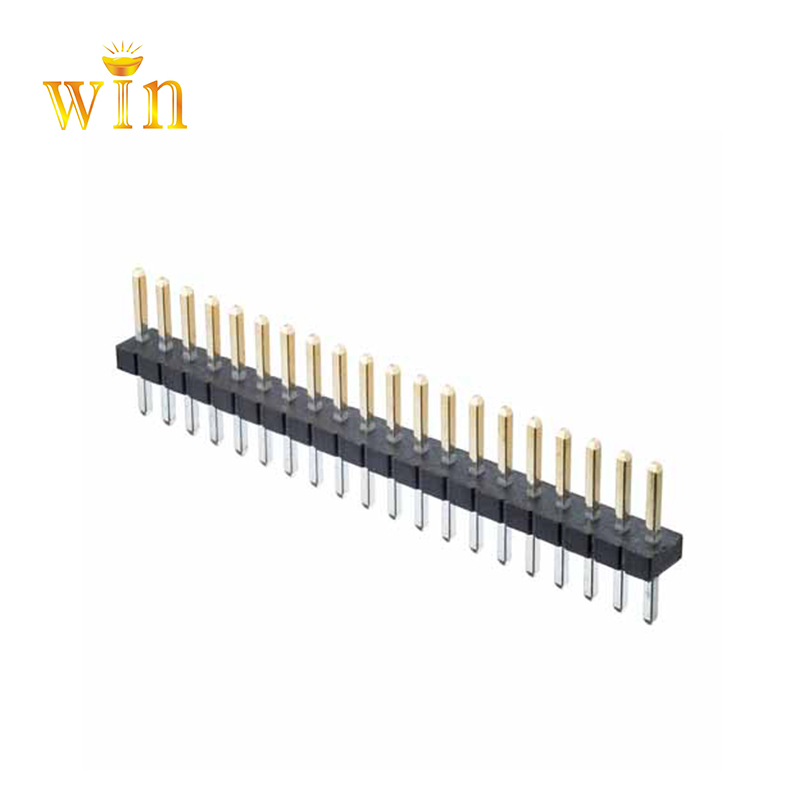

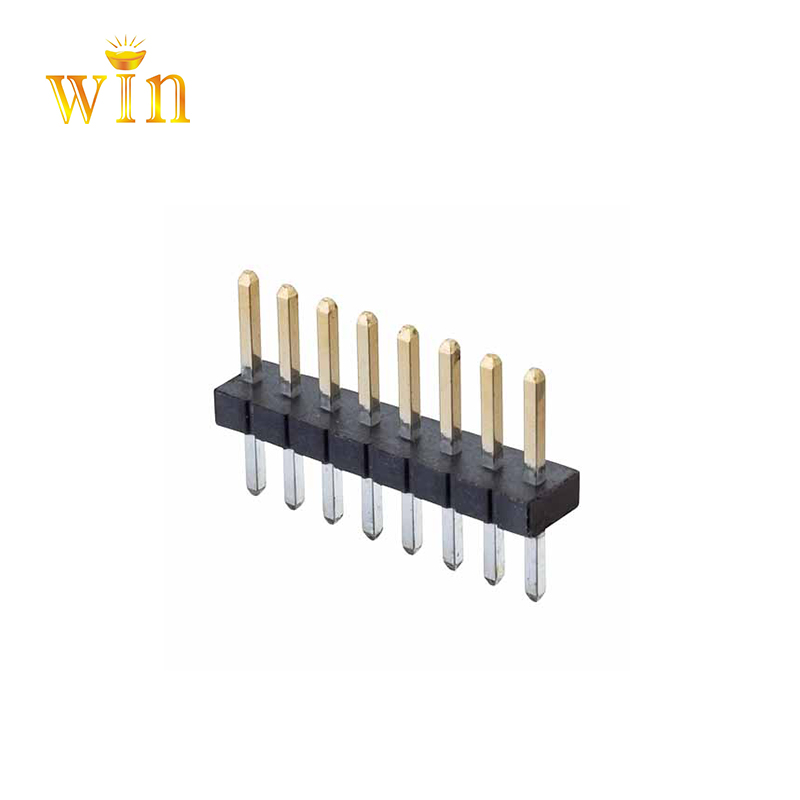

2.54mm (0.1') 피치 핀 헤더

specification

materials (접촉) : 구리 합금, 금 또는 주석 (니켈 위) 마감

-materials (하우징) : 표준 또는 UL94V

0

current에 평가 된 고온 플라스틱 : 접촉 당

Maximum 전압 : 800V AC, 500V DC

contact : 30mωmax

insulation 저항 : 1,000m-ω

min

operating 온도 :
40 ℃ ~ 105 ℃

duraly : 300 짝짓기 사이클 (금) 또는 50 개의 짝짓기 사이클 (주석)

drawing

이 핀 헤더 커넥터의 전체 핀 길이를 사용자 정의 할 수 있습니다. PC 꼬리와 PCB 위의 길이도 사용자 정의 할 수 있습니다.

send 미국 문의와 곧 회신 해 드리겠습니다.

(영업 팀과 함께 더 자세히 자세히 잡을 수 있으므로)

 pin 헤더는 종류의 전기 커넥터입니다. 우리는 일반적으로 ph 또는 간단한 헤더,

      ------

     커넥터 의이 유형은 전자 제품, 전기 제품 및 미터의 PCB 회로 기판에서 널리 사용됩니다. 이 기능은 PCB 보드 회로의 차단 또는 격리 회로 사이의 브리지로 작동하며 전류 또는 신호 전송을 담당합니다.IT는 일반적으로 보드TO보드 연결을 형성하거나 사용하는 여성 헤더와 함께 사용됩니다. 전자 하네스 터미널과 함께 보드towire 연결을 형성합니다. 뿐만 아니라 보드toboard 연결을 위해 독립적으로 사용할 수 있습니다.-- """"표준에 따라 분류 된 핀 헤더의 여러 유형이 있습니다. 전자 산업에서 다양한 필요를 충족시킵니다. 공간에 따르면 그것은 대략 D""i

vided 2.54mm (0.1 in), 2.0mm (0.079 in), 1.27mm (0.05 in), 1.0mm (0.04 in) , 0.8mm (0.03 in). 핀 사이의 거리는 일반적으로 전자 커뮤니티에서 피치로     red입니다. 행 수에 따라 단일 행, 더블 행, 세 행 등이 있습니다. 패키지 사용법에 따라 패치 SMT (Surface

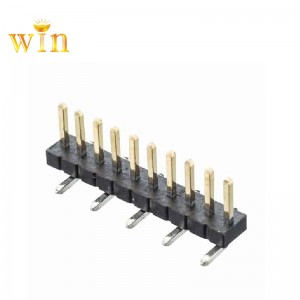

mount 기술 버전) 및 플러그

in DIP (핀 구멍 장치), \\ 이들 중에서도 SMT 핀 헤더는 수평 핀 헤더 및 수직 핀 헤더로 나눌 수 있고, 딥 타입을 직선 삽입 핀 헤더 및 벤딩 삽입 핀 헤더로 구분할 수 있습니다. 게다가, 우리는 설치 방법에 따라 세 가지 유형으로 나누어
s

, 90 ° 설치가 \\nw \\n, smt 설치는 \\nt \\n으로 표시됩니다. \\n \\n \\n \\n \\n \\n \\n \\n \\n 응용 프로그램 범위 : 데이터 처리 장비, 컴퓨터, 프로그램 제어 장비, 전자 측정 장비, 자동 제어 장비, 자동화 장비, 통신 장비 등 \\ N \\n \\n \\n \\n.
