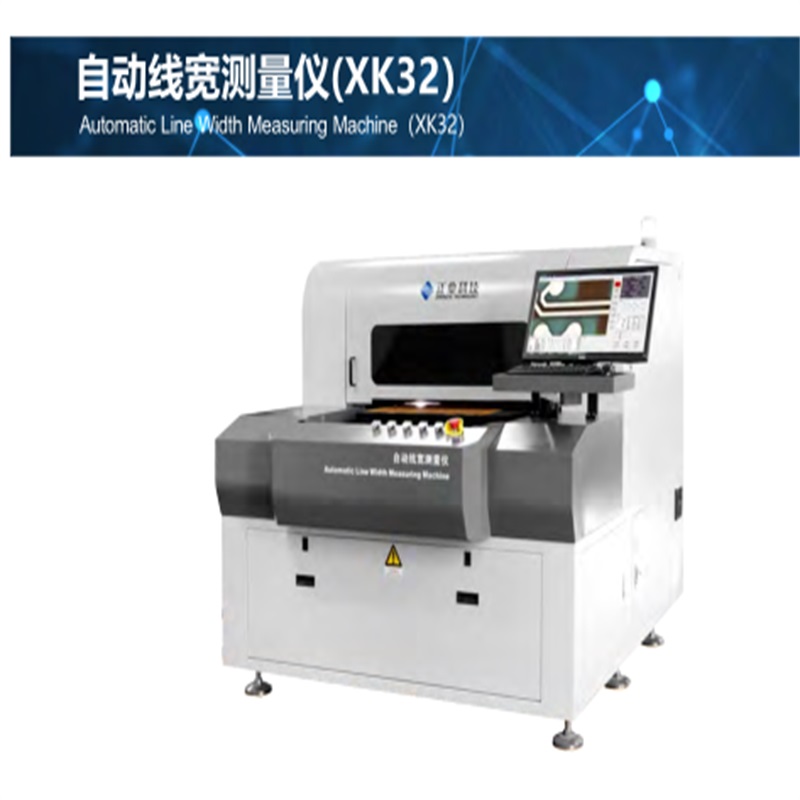

PCB 자동 선폭 측정기 (XK32)

출시일:2019-08-24 15:11

제품의 5 가지 장점

  • 1. 자동 위치 측정 : 사용자는 DXF 데이터를 가져오고 DXF 파일에 따라 측정 위치 정보를 사용자 정의하고 자동 측정 프로그램을 생성 한 다음 자동 측정 용 소프트웨어를 가져올 수 있습니다.
  • 2. 자동 초점 : 자동 측정이 수행 될 때, 이미징 시스템은 자동으로 초점을 맞춰서 측정 위치가 명확하고 정확한지 확인합니다.
  • 3. 자동 전환 배율 : 자동 줌 렌즈, 수동 전환 없음, 소프트웨어 온라인 전환 배율;
  • 4. 네비게이션 포지셔닝 : 네비게이션 이미지 포지셔닝 기능;
  • 5. 자동 모서리 검색 : 자동 측정 중 선, 상하단 폭, 선 간격, 원형 지름 등을 자동으로 파악합니다.

제품 세부 정보

PCB   자동 선폭 측정기 (XK32)

용법

자동 라인 폭 측정기 XK32는 에칭 라인 (그린 오일 이전) 후 에칭 라인과 구리 라인 사이의 거리뿐만 아니라 PCB의 내부 및 외부 층의 상부 및 하부 웹의 폭을 검출하는 데 적합합니다. , 홀-에지 거리 및 라운드 홀 블라인드 홀 직경 등; IC 웨이퍼 및 LCD의 선폭 측정에 적합합니다.

형질

    데이터 통계 기능 : EXCEL 데이터 보관 및 통계 기능; 데이터가 자동으로 내보내집니다.

    SPC 통계 : SPC 통계 분석 가능;

    자체 개발 와이어 폭 측정 소프트웨어, MES 데이터베이스 도킹 지원 : SQL 데이터베이스 도킹 지원 및 공장 정보화 실현


기술적 인 매개 변수

목                                                                                                         XK32

매개 변수                     치수                                                   1810 × 2070 × 1700mm

장비                       설비 용량                         (선폭 / 선 간격 / 상하 폭)의 측정

생산 능력                         측정 프로젝트                         라인 / 둥근 직경 / 골드 핑거 라인 너비 / 패드 / SMT-PAD / 등)

                                                                                          내부 및 외부를 현상 및 에칭 한 후 카메라의 시야 내

                                                                                          PCB의 층.

                                    측정 범위                       720mm × 700mm (플랫폼 측정 범위 사용자 정의 가능)

                                    플랫폼 (W × L)

                                    테이블 표면                                   흡착 플랫폼 + 모서리 위치

                                    판 두께 범위                                     0.036mm-6mm

                                    측정 범위                                           10μm-3100μm

                                    선폭

                                    선의 정밀도                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1μm; 4x = ± 1μm; 4.5x = ± 1μm

                                    폭 측정

이미징 시스템           카메라                                                   5 백만 기가비트 컬러 CCD

                                  CCD 해상도                                               2560 × 1920 픽셀

                                    렌즈                                             0.7x ~ 4.5x 연속 자동 렌즈 배가

                                  다른 배율                     1.0x-2.3μm / 픽셀; 2.0x-1.5μm / 픽셀;

                                    / 이미지 해상도                           3.0x-0.9μm / 픽셀, 4.0x-0.7μm / 픽셀;   4.5x-0.5μm / 픽셀

  반복성 측정                                           ± 2 픽셀

측정 창                               최소 배율

시야                                             0.7X = X3.50mm-Y2.65mm

                                                            최대 배율

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (시편 차 범위 : ± 5 %)

    광원                                       고리 모양의 LED (밝기 조정이 계속 가능)

                                                          상단과 하단에 별도의 이중 고리 광원

    네비게이션 시야                                 X1.2mm-Y0.8mm

    탐색

    포지셔닝 카메라                           편리하고 빠른 CCD 내비게이션 장착

    측정 대상을 찾으십시오.

                                    자동 초점                                                       소프트웨어 자동 초점

작동 모드           학습 모드                           프로그래밍 모델 인 첫 번째 기사에서 측정 운영

                                                                                  자동으로.

                                    CAM 데이터 가져 오기 모드               GBR-RX274 형식 데이터를 내보내고 GBR 형식을 사용하여 Genesis 2000을 지원

                                                                                  데이터를 가져 오기   레이어 데이터를 통해 첫 번째 기사를 프로그래밍하고 운영

                                                                                  그만큼   측정.

                                    측정 에지                         찾기 방법에는 수동 및 자동 가장자리 찾기 기능이 있습니다.

                                    측정 속도                                                 3S / 포인트

데이터 출력                 데이터 내보내기                                 EXCEL 데이터 자동 내보내기   지정된 경로에 저장하십시오.

                                    통계 기능

                                    데이터베이스 공유                       SQL 데이터베이스 공유가 있으며 MES 정보 터미널과 도킹 할 수 있습니다.

  설치 환경             산, 염기,   부식성 가스 또는 액체.

    요구 사항                               참고 : 부식성 환경으로 인한 손상은 보증 범위에 포함되지 않습니다.
