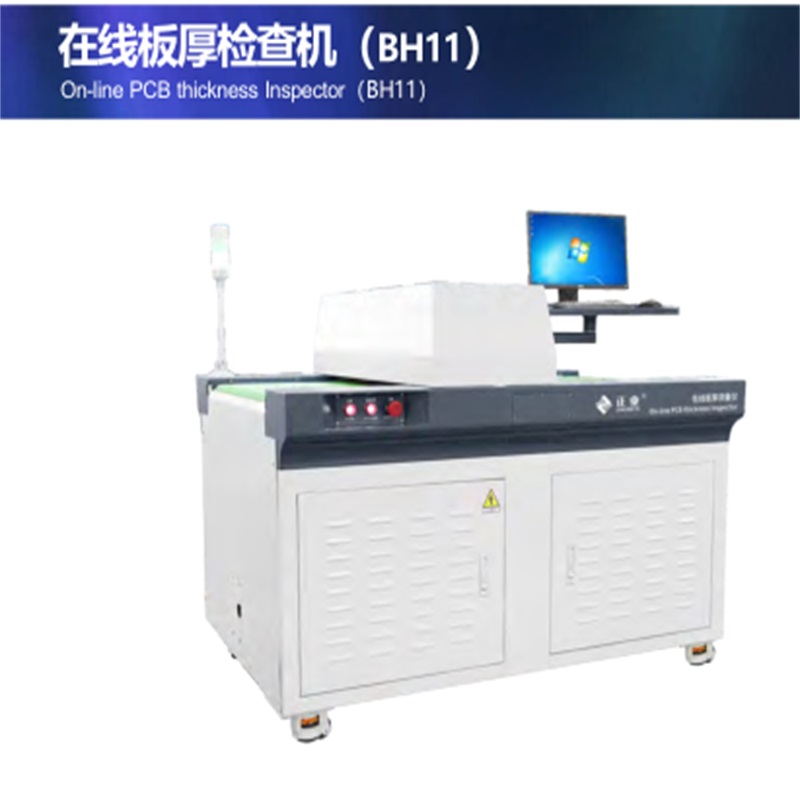

온라인 PCB 두께 검사기 (BH11)

용법

온라인 판 두께 검사기는 PCB / PCBA, 자동차, 기계 가공 및 기타 산업에 적용됩니다. 비접촉식 레이저 측정을 채택합니다. PCB 프레싱 보드, 플라스틱 및 필름의 두께를 정확하게 측정 할 수 있습니다.

형질

1. 고품질 : 온라인 감지는 결함있는 제품의 출력을 줄일 수 있으며 비접촉 레이저 측정은 파괴적인 영향없이 채택됩니다.

2. 고 능률 : 측정 효율성은 6-8s / PC입니다;

3. 정확한 데이터 : 테스트 정확도는 ± 5μm입니다.

4. 시험판의 간격 : 0-12mm의 적용 가능한 판의 간격의 광범위;

5. 녹색 기름 PCB를위한 주문을 받아서 만들어진 접촉 간격 측정기.

기술적 인 매개 변수

목                                                                       명세서

측정 유형                                                   비접촉식 측정

테스트 포인트                                                     1. 자기 선택

                                                                      2. 5 개의 테스트 포인트 또는 9 개의 테스트 포인트의 평균을 결정하는 소프트웨어.

플레이트 두께 측정 범위                               0-12mm

시험의 정확성                                               ± 5μm (표준 부품)

                                                                      0-20μm (마이크로 미터와 비교, PCB 휨 정도 < 0.8mm)

시험판 크기 범위                                       250mm × 250mm-650mm × 620mm

테스트 효율성                                                                 6-8S / pc

테스트 포인트 포지셔닝 정확도                                         ± 3mm

센서 모델                                                         LK- 코리 오리스 (키엔스)

센서 해상도                                                             0.025μm

센서 레이저 직경                                             Φ 50μm (레이저)

플랫폼 속도                                                         6m / 분, 12m / 분

데이터 통계                                                                     예

수집 판 기능                                                 선택 과목

작업 환경 온도                                   22 ± 3 ° C

전원 요구 사항                                                 AC220V 50Hz

급기                                                                 0.6-0.8Mpa

힘                                                                               2kW

무게                                                                           500 키로그램

외관 치수 (L × W × H)                 1536 × 1245 × 1420mm (플랫폼 900mm)
