형질:

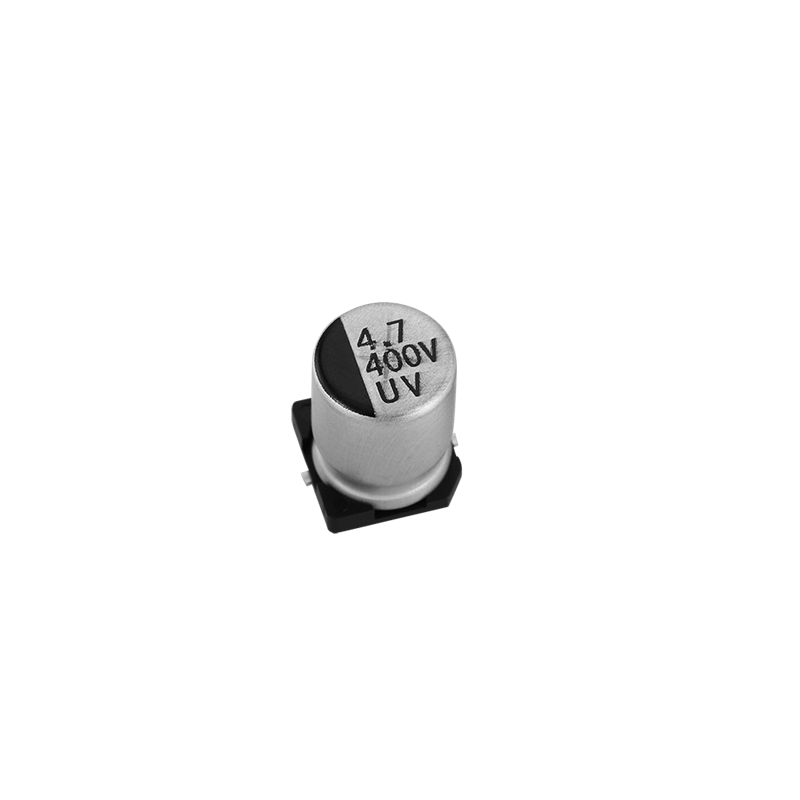

CDUV
LED 전원 드라이버-경제 상품 -40 ℃ ~ 105 ℃ 160 ~ 450V1μF ~ 22μF3000H

표준 대기 조건 : 달리 명시되지 않는 한 측정 및 테스트를위한 표준 대기 조건 범위는 다음과 같습니다. 주변 온도 : 15 ° C ~ 35 ° C,   상대 습도 : 45 % 내지 85 %; 기압 : 86kPa 내지 106kPa;   결과에 대해 의심이가는 경우 다음 조건 내에서 측정해야합니다. 주변 온도 : 20 ° C ± 2 ° C; 상대 습도 : 60 % ~ 70 %; 기압 : 86kPa ~ 106kPa
;   자세한 내용은 아래를 참조하십시오.

작용 온도 범위 -55 ~ + 105 ℃
정격 전압 범위 4 ~ 100V
용량 범위 0.47 ~ 1,500mF (20 ℃, 120Hz)
커패시턴스 공차 ± 20 %   (M) (20 ℃)
누설 전류 I ≤ 0.01 CV (µA)   또는 3 (mA)
2 분 후 큰 쪽
  I : 누설 전류 (µA)
C : 정격 정전 용량 (µF)
        V : 작동 전압 (V) (20 ℃, 120Hz)
소산 인자
  WV46.3101625355063100
tanδ0.350.300.240.200.180.160.140.140.14

저온 안정성
  임피던스 비율 (120Hz) 정격 전압 (V) 46.3101625355063100
Z-25 ° C / Z + 20 ° C (120Hz) ＜ Ф8743222222
≥Ф8754322222
Z-40 ℃ / Z + 20 ℃ (120Hz) ＜ Ф81588443333
≥Ф815108643333

저온 안정성
임피던스 비율 (120Hz) 정격 전압 (V) 46.3101625355063100
Z-25 ° C / Z + 20 ° C (120Hz) ＜ Ф8743222222
≥Ф8754322222
Z-40 ℃ / Z + 20 ℃ (120Hz) ＜ Ф81588443333
≥Ф815108643333

하중   Life105 ℃ + 105 ℃에서 2000 시간 동안 최대 리플 전류로 정격 전압을인가 한 후 16 시간 동안 재개 한 후, 커패시터는 다음 요건을 충족해야한다.

용량 변화 ± 30 %
초기 값의 ± 30 % 이내

손실 계수 ≤200 %
지정된 값의 300 % 이하

누설 전류 ≤
지정된 값 이하

  + 105 ℃에서 1000 시간 동안 보관 한 후 16 시간 동안 재개하면 커패시터는 다음 요구 사항을 충족해야합니다.

용량 변화 ± 30 %
초기 값의 ± 30 % 이내
손실 계수 ≤200 %
지정된 것의 300 % 이하
