상품 설명

안녕, 친애하는 고객,

Ruiyien Technology에 오신 것을 환영합니다.

Ruiyien 에서 지어졌다   2008 년 전자 제조 솔루션 서비스에 중점을 둡니다.

우리는 항상 맞춤식 OEM 작업을 수행하기 때문에 정확한 제품에 대한 명확한 설명이 없을 것입니다.

그러나 우리는 귀하의 기술 능력을 명확하게 알려 드릴 것입니다.

우리는 전문 :

PCB 디자인, PCB 레이아웃, PCB 제조, PCB 어셈블리,

PCB에서 PCB 어셈블리까지의 원 스톱 서비스

구성 요소 소싱, PCBA 기능 테스트, 설계 솔루션

전자 테스트 회로 기판 또는 PCBA

전자 제조 서비스

당사가 취급하는 주요 5 가지 유형의 제품 :

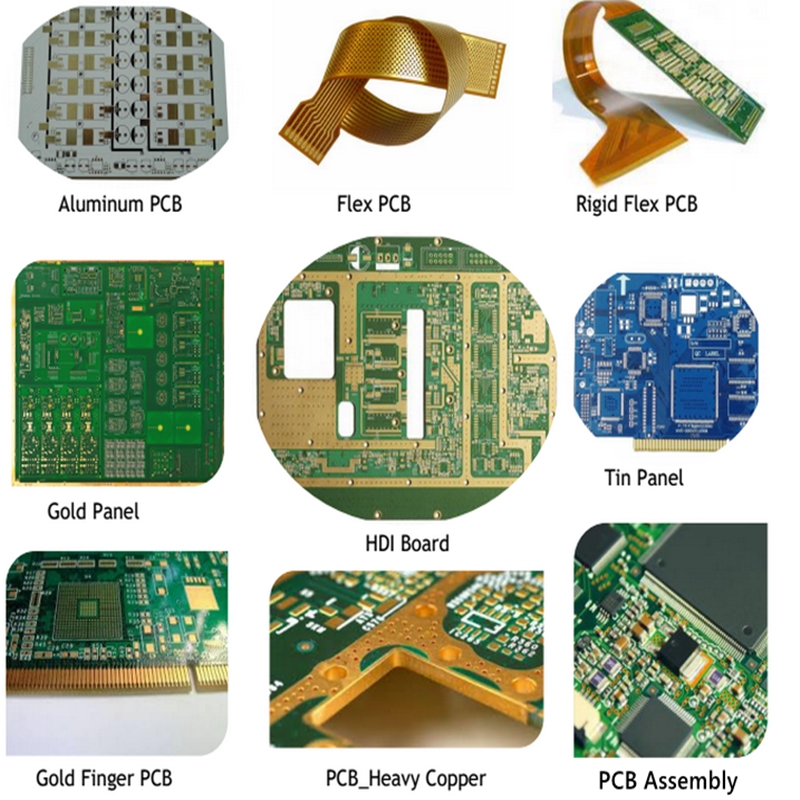

1) 리지드 PCB

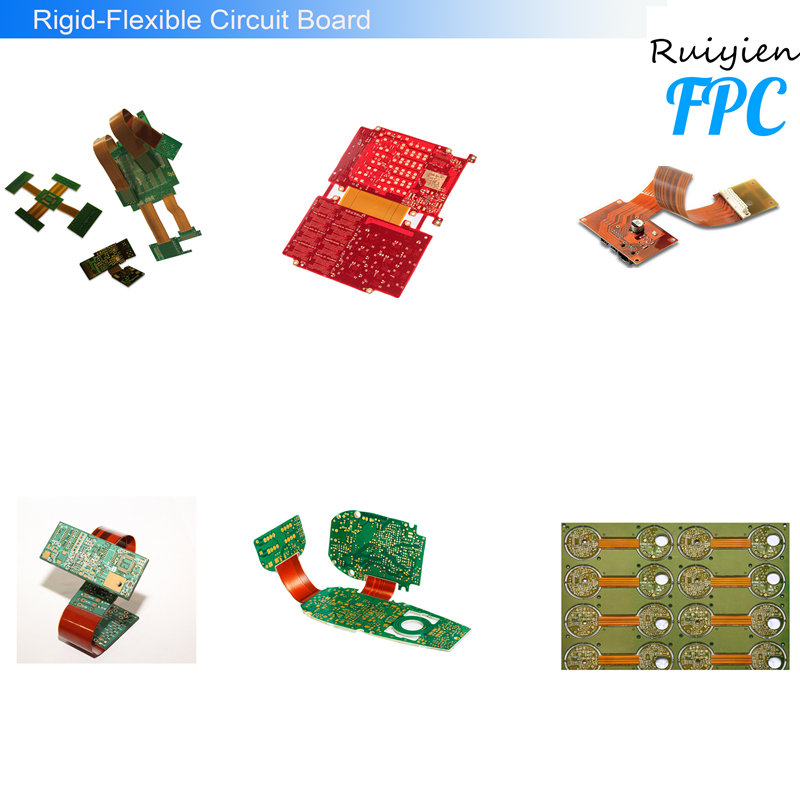

2) 유연한 PCB 및 rigid-flex PCB

3) 알루미늄 LED PCB 및 LED PCBA

4) PCBA 어셈블리

기술 요구 사항 :

1) 전문 표면 실장 및 스루 홀 납땜 기술

2) 1206, 0805,0603 구성 요소와 같은 다양한 크기 SMT 기술

3) ICT (In Circuit Test), FCT (Functional Circuit Test) 기술.

UL, CE, FCC, Rohs 승인 4) PCB 어셈블리

5) SMT 용 질소 가스 리플 로우 솔더링 기술.

6) 높은 표준 SMT & 납땜 조립 라인

7) 고밀도 상호 연결 보드 배치 기술 용량.

FPC 기능

  Ruiyien 기술 이동., LTD

목                                                                                 표준                                                                                                                     특별한

1 생산 능력         단면 : 20,000M² / 월                                                                                 N / A

                                                                    양면 / 다중 레이어 : 10,000M² / 월                                                       N / A

2 기본 재질                                   폴리이 미드 (Kapton)     (PI)                                                                           폴리 에스테르 (PET)

3 레이어

      Flexible Printed Circuit (FPC) 기판 : 1 ~ 6 층                                                                                                           8Layer

        리지드 - 플렉스 보드 : 2 ~ 6 층                                                                                                                                                               8Layer

4 최대                                       크기 250 * 1200mm                                                                                                                           500 * 1200mm

5 최대                       두께 0.75mm                                                                                                                                             N / A

6 Minumum                       두께 0.05mm                                                                                                                                             N / A

7 제품 두께 공차   ± 0.03mm                                                                                                                                     ± 0.02mm

8Copper Thickness 12um (1 / 30Z), 18um (1 / 20Z), 35um (1OZ), 70um (2oz)         6um (1 / 40Z), 140um (40Z) 9 최소 라인 폭 / 스티치 간격 ± 0.05mm                                                                       ± 0.03mm

10 보강재 재질 유형                   PI / FR4 / PET / 스틸 피스                                                                                   N / A

11 에칭 내성   ± 0.02mm                                                                                                                                                                         N / A

12 최소 구멍         지름 0.1mm                                                                                                                                                             N / A

13 홀 허용 오차         PTH : +/- 0.05mm
                                                                NPTH : +/- 0.03mm                                                                                                                                                                 N / A

14 개요 프로필               펀칭, 레이저 컷                                                                                                                                               N / A

15 치수 외형 치수     공차 ± 0.1mm                                                                                                                                           ± 0.05mm

16 솔더 마스크 색상         옐로우, 블랙, 화이트                                                                                                                             녹색, 빨간색, 파란색

17 표면 처리 OSP : 0.2 ~ 0.5um
                                ENIG : 금 0.03um - 0.15um
                                  침지 주석 : 0.5-1.5um
                                  침지 실버 : 0.1-1.2um
                        금 도금 : Au 1-150U ''                                                                                                                                                                 HASL : 1-20um

18 열충격 시험 288 ± 5 ℃, 10S, 3 배                                                                                                                 N / A

19 환경 요구 사항     ROHS                                                                                                                                               N / A
