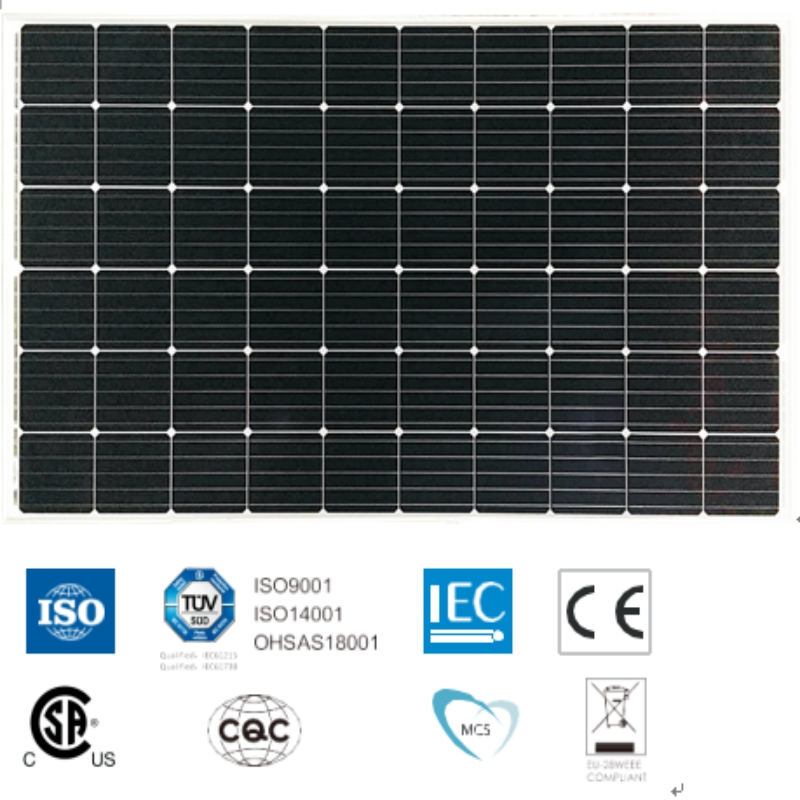

셀 모노 크리스탈 린 모듈 60 개

270-290Wp 전원 출력 범위

1500VDC 최대 시스템 전압

17.7 % 최대 효율

E L E C T R IC AL DATA (S T C)

모델 번호                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

와트 -Pmax (Wp)의 정격 전력       270                             275                             280                             285                         290

개방 회로 전압 -Voc (V)             38.4                             38.5                             38.7                           38.8                         38.9

단락 전류 -Isc (A)               9.27                             9.36                             9.47                           9.56                         9.65

최대 전원 전압 -Vmpp (V)     30.8                             31.0                             31.2                           31.4                         31.6

최대 전력 전류 -Impp (A)       8.77                             8.88                             8.98                           9.08                           9.18

모듈 효율 (%)                       16.6                             16.9                               17.2                         17.5                           17.7

STC : EN 60904-3에 따른 조도 1000 W / m², 셀 온도 25 ° C, 공기 질량 AM1.5.

E L E C T R IC AL DATA (NOC T)

모델 번호                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

최대 전력 -Pmax (Wp)                 197.4                           201.0                         204.7                       208.3                         211.0

개방 회로 전압 -Voc (V)               35.2                           35.5                           35.8                         36.2                           36.5

단락 전류 -Isc (A)                 7.31                             7.35                           7.41                         7.45                           7.50

최대 전원 전압 -Vmpp (V)       28.4                           28.6                           28.9                         29.1                           29.4

최대 전력 전류 -Ippp (A)       6.95                             7.03                           7.09                           7.16                           7.23

주의 : 800 W / m²의 조도, 주변 온도 20 ° C, 풍속 1 m / s.

정비공 AL 데이터

태양 전지                                           단결정 156.75 × 156.75 mm

셀 구성                               60 세포 (6 × 10)

모듈 치수                           1650 × 992 × 35mm

무게                                               18kg

최고급                                       3.2mm, 고 투과율, 저 철분, 강화 ARC 유리

기판                                         화이트 백 시트

틀                                             양극 처리 된 알루미늄 합금 유형 6063T5,은 색깔

제이 박스                                               포팅, IP67, 1500VDC, 3 쇼트 키 바이 패스 다이오드

케이블                                             4.0mm² (12AWG), 900mm 길이

커넥터                                       IP67 MC4 호환

온도 & 최대 등급

공칭 작동 셀 온도 (NOCT)                       45 ° C ± 2 ° C

Voc의 온도 계수                                             -0.32 % / ° C

Isc의 온도 계수                                             0.05 % / ° C

Pmax의 온도 계수                                         -0.39 % / ° C

작동 온도                                                     -40 ~ 85 ° C

최대 시스템 전압                                                     1500VDC

최대 시리즈 퓨즈 등급                                                       15A

역전 류 제한                                                   15A

포장 구성

                                                                  40 피트                               20 피트

컨테이너 당 모듈 수                   840                               360

팔레트 당 모듈 수                           30                                 30

컨테이너 당 팔레트 수                       28                                 12

포장 상자 치수 (LxWxH) (mm)     1680 × 1120 × 1130           1680 × 1120 × 1130

박스 총중량 [kg                                         590                               590

주의 : 제품을 사용하기 전에 안전 및 설치 지침을 읽으십시오
