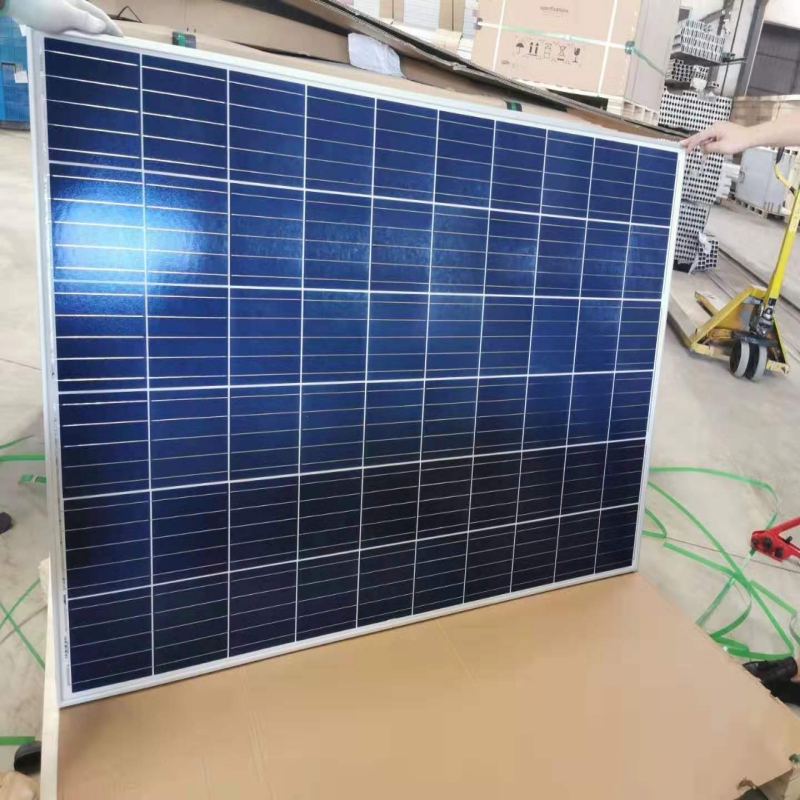

60 셀 폴리 크리스탈 라인 모듈

260-280Wp 전원 출력 범위

1500VDC 최대 시스템 전압

17.1 % 최대 효율

전기 데이터 (STC)

모델 번호                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

와트 -Pmax (Wp)의 정격 전력             260                               265                           270                         275                         280

개방 회로 전압 -Voc (V)                   37.8                               38.0                           38.2                         38.4                         38.6

단락 전류 -Isc (A)                     9.04                               9.12                           9.20                         9.28                       9.36

최대 전원 전압 -Vmpp (V)           30.6                               30.9                           31.2                       31.5                         31.8

최대 전력 전류 -Impp (A)           8.50                               8.58                           8.66                       8.74                           8.82

모듈 효율 (%)                             15.9                               16.2                           16.5                     16.8                           17.1

STC : EN 60904-3에 따른 조도 1000 W / m², 셀 온도 25 ° C, 공기 질량 AM1.5.

전기 데이터 (NOCT)

모델 번호                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

최대 전력 -Pmax (Wp)                     194                           197                           201                         205                         208

개방 회로 전압 -Voc (V)                   35.2                           35.3                           35.5                         35.6                         35.8

단락 전류 -Isc (A)                     7.31                           7.38                           7.44                         7.51                       7.57

최고 전원 전압 -Vmpp   (V)         28.1                           28.3                           28.4                       28.6                         28.7

최대 전력 전류 -Ippp (A)           6.89                           6.98                           7.08                         7.17                       7.25

NOCT : 800 W / m²에서 조도, 주변 온도 20 ° C, 풍속 1 m / s.

기계적인 날짜

태양 전지                                             다결정 156.75 × 156.75 mm

셀 구성                                 60 세포 (6 × 10)

모듈 치수                               1650 × 992 × 35mm

무게                                                 18kg

최고급                                           3.2mm, 고 투과율, 저 철분, 강화 ARC 유리

기판                                             화이트 백 시트

틀                                                 양극 처리 된 알루미늄 합금 유형 6063T5,은 색깔

제이 박스                                                   포팅, IP67, 1500VDC, 3 쇼트 키 바이 패스 다이오드

케이블                                               4.0mm² (12AWG), 900mm 길이

커넥터                                         IP67 MC4 호환

온도 & 극대화

공칭 작동 셀 온도 (NOCT)                               45 ° C ± 2 ° C

Voc의 온도 계수                                                   -0.32 % / ° C

Isc의 온도 계수                                                       0.05 % / ° C

Pmax의 온도 계수                                                 -0.39 % / ° C

작동 온도                                                             -40 ~ + 85 ° C

최대 시스템 전압                                                             1500VDC

최대 시리즈 퓨즈 등급                                                               15A

역전 류 제한                                                             15A

피 ACKAGING 구성

                                                                            40 피트                                                 20 피트

컨테이너 당 모듈 수                               840                                                 360

팔레트 당 모듈 수                                     30                                                   30

컨테이너 당 팔레트 수                                   28                                                   12

포장 상자 치수 (LxWxH) (mm)                 1680 × 1120 × 1130                           1680 × 1120 × 1130

박스 총중량 [kg                                                   590                                                 590

주의 : 제품을 사용하기 전에 안전 및 설치 지침을 읽으십시오.
