제품 개요:

하나.제품 은 계열 화 되 고 모듈 화 된 디자인 사상 을 사용 하여 적응성 이 넓다.이 시리즈 제품 은 여러 가지 전기 기계 조합, 설치 위치 와 구조 방안 을 가지 고 있 으 며, 전 동 률 은 등급 별로 정교 하고 서로 다른 현황 을 만족 시 키 며 기계 와 전 기 를 일체화 시킨다.

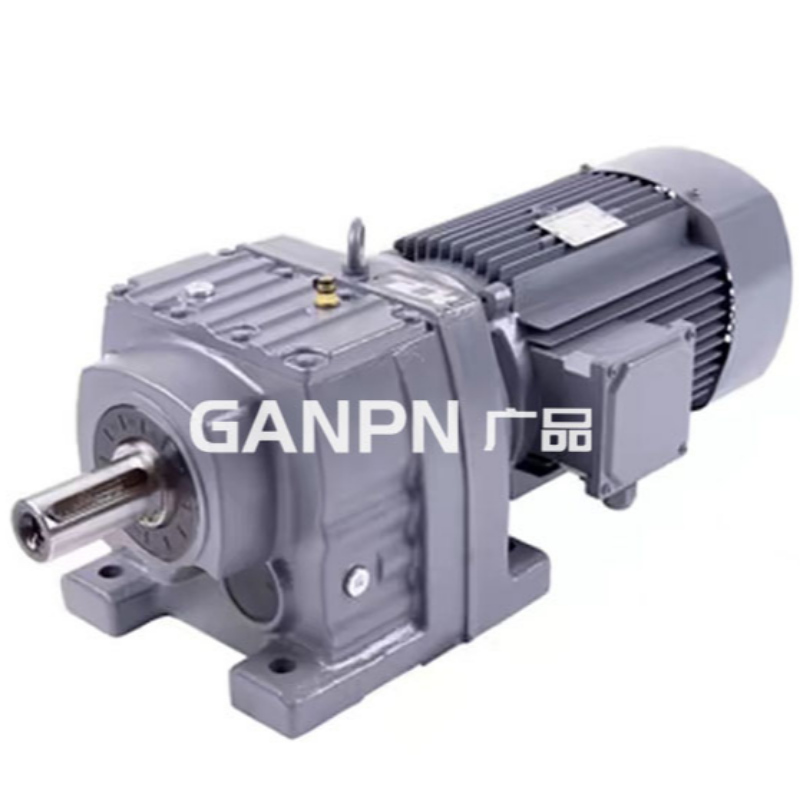

이.R 시리즈 경치면 경사 기어 감속 기 는 국제 기술 의 요구 에 따라 제조 되 고 기술 의 함량 이 높다.

셋.딱딱 한 기어 감속 기 는 공간 을 절약 하고 믿 을 수 있 으 며 과 적 능력 이 높 으 며 출력 은 132kw 에 달 할 수 있다.

사.에너지 소 모 는 낮 고 성능 이 좋 으 며, 감속 기 효율 은 95% 이상 에 달한다.

다섯 개.낮은 진동, 낮은 소음, 높 은 에너지 절약;

육.R 시리즈 경치면 경사 기어 감속 기 는 우수한 단강, 주강 캐비닛 을 사용 하고 치차 표면 은 고주파 열 처 리 를 거 친다.

7 번.정밀 가공 을 통 해 축 의 평행 도와 포 지 셔 닝 베어링 의 요 구 를 위해 경사 기어 전동 을 집합하여 감속 기 는 각종 유형의 전기 기 계 를 배치 하고 전기 와 일체화 의 결합 을 통 해 감속 기 전기 제품 의 사용 품질 특징 을 완전히 보장 했다.

성능 특징:

하나.작은 출력, 구조 가 치밀 하고 최대한 으로 캐비닛 공간, 2 급 과 3 급 의 똑 같은 상 자 를 사용 합 니 다.

이.전체적인 주조 캐비닛 을 사용 하고 상자 의 구조 가 강성 해서 축의 강도 와 베어링 의 사용 수명 을 향상 시 키 기 쉽다.

셋.설치 방법: 페 데 스 탈 설치, 플랜지 설치 에 플랜지 가 있어 서 편리 하 게 선택 할 수 있 습 니 다.

사.고체 축 수출 의 평균 효율 은 두 번 째 단 계 는 9.6% 이 고, 세 번 째 단 계 는 9.4% 이 며, R / R 조합 중 85% 이다.

다섯 개.휘 핑 디자인 을 위 한 RM 시 리 즈 는 비교적 큰 축방향 과 반지름 을 견 딜 수 있다.


기술 매개 변수:

속도 범위: R 기본 형 3.33 - 289.74, RX 형 1.3 - 8.65, R / R 조합 형 270001 에 도달 할 수 있다.

토 크 범위: R 기본 형 85 - 18000 미터, RX 형 20 - 1680 미터

전력 범위: R 기본 0.18 - 160 킬로와트, Rx 0.18 - 132 킬로와트

구조 형식:

R: 축 뻗 음 설치 RF: 플랜지 설치

RF: 밑받침 플랜지 에 RM 설치: 벨트 연장 베어링 박스 의 플랜지 설치

Rx: 1 단 페 데 스 탈 설치 RXF: 1 단 플랜지 설치

기본 모델:

수평 받침대 설치 유형: R17, R27, r37, R47, R57, r67, r77, R87, r97, R107, R137, r147, r167

수직 플랜지 설치 유형: rf17, rf27, rf37, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf167

1 급 구동 수평 페 데 스 탈 설치 유형: rx 37, rx 57, rx67, rx77, rx87, rx97, rx 107, rx 17, x157.

1 단 변속기 수직 플랜지 설치 유형: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157.

밴드 입력 의 수평식: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

가로 발 설치 조합: r37r17, r57r37, r67r37, r77r37, r87r57, r97r57, r107 r77, r137 r77, r147 r77, r147 r147 r87, r167.97, r167.107

축 입력 수직 플랜지 설치 유형: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, rfs137, rfs147, rfs167

조합 식 수직 플랜지 설치 rf37r17, rf57r37, rf67r37, rf77r37, rf 87r57, rf97r57, rf107 r77, rf137 r77, rf147 r77, rf147 rf147 r87, rf167, rf167, 107

단일 수준 밴드 축 입력 설치 유형: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rxs107, rxs127, rxs157.

밴드 입력 및 설치 단 급 변속기 수직 플랜지 xfs37, rxfs57, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157.
