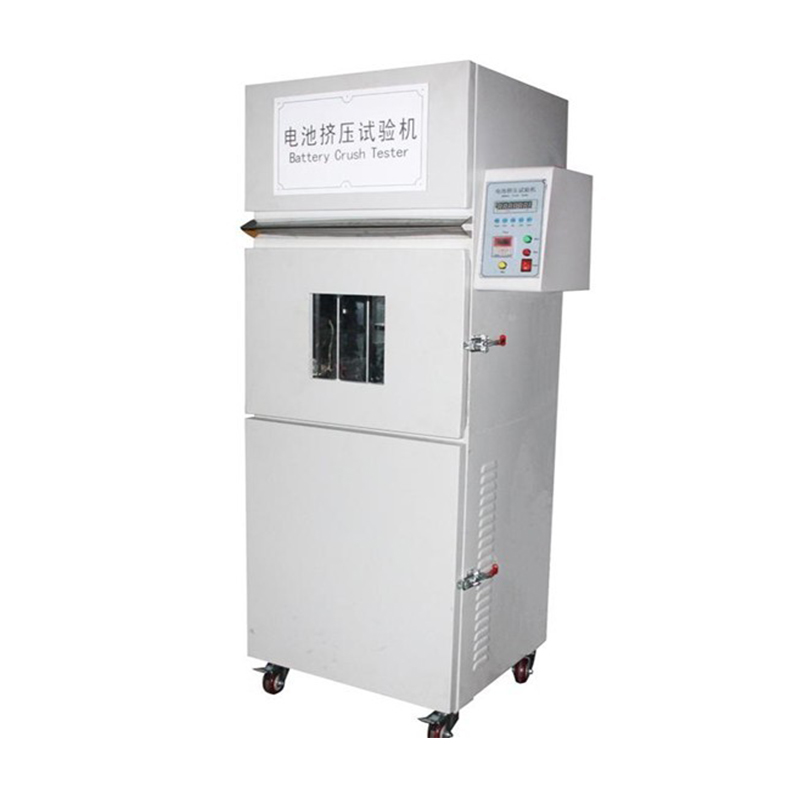

--배터리 압출 테스트 기계

제품 설명

이 프로세스의 사용을 보여주기 위해 모든 종류의 전력 리튬 배터리를 시뮬레이션하는 데 사용됩니다.이 프로세스의 사용은 다른 조건에서 배터리의 수동 프리젠 테이션을 보여줄 수 있습니다. 가정용 폐기물의 치료 중에 배터리가 압출 될 때 (예 : 쓰레기의 압축 등)가 가정 폐기물의 치료 중에 상황을 시뮬레이트하는 다양한 종류의 배터리에 적합하며, 시험 조건은 UL 1642 [13]에서 규정 된 것과 동일합니다.

 standard

conform sjt111691998의 요구 사항을 충족시킬 수 있습니다 (EQV UL 1642 : 1995) , SJ

1998 (EQV UL 2054 : 1997), UL 1642 [13], GB8897.4/2002 6.3.2.9, IDTIEC60086-4 : 2000 및 기타 테스트 방법 요구 사항./----

 product 특징

 test ​​방법 : 테스트중인 배터리는 두 개의 평면에서 압출되고 약 13kN의 압출 압력이 바이스 또는 피스톤 직경이 32mm 인 유압 암. 압출은 유압 장치의 압력 게이지 판독이 17.2MPa에 도달 할 때까지 계속됩니다. 최대 압력에 도달하면 압출이 해제됩니다. 원통형 셀의 경우, 압출 셀의 장축은 압출 장치의 압출 평면과 평행해야합니다. 프리즘 세포의 경우, 장축에 수직 인 두 축 중 하나에 압력을 가해지고 다른 축은 버튼 셀의 평면으로 압출되어야합니다. 각 테스트 셀은 한 번만 압착되었습니다.

power 전송 모드 : 유압 시스템의 최대 압력 : 13KN (요구 사항에 따라 사용자 정의 할 수 있음);

1. 배터리는 두 개의 평평한 플레이트 사이에 끼워져 있습니다.

2. 플레이트 압출 압력 유압 압력 전송 (250n);

3. 배터리가 단단히 고정 된 후 압출 압력은 유압 실린더의 디지털 디스플레이가 3000pound (13KN) 인 경우 2500 (17.2MPa)까지 2500 (17.2MPa)까지 상승 할 때까지 시작됩니다 (13KN). 압력이 갑자기 방출됩니다.

4. 배터리의 직경은 플레이트와 평행합니다. 정사각형 배터리의 경우 90도 회전 한 다음 압출해야합니다.

/5. 압력 범위 : 13KN

6. 디스플레이 압력 정밀도 : ± 1.0kg, 해상도 : 110000

7. 압축 공간 : 30 * 40 * 30cm (다른 고객의 요구에 따라 사용자 정의 할 수 있음)8. 전원 공급 장치 : 3

-, 380V 50Hz--

proof 상자 크기 : 750 * 450 * 550mm (h * l * w), doublelayer 가시 폭발proof 유리가 장착, 상자 본문의 후면은 배기 팬

10. 기계 획 : 200mm

~11. 유압 실린더의 직경 : 70mm

12. 지연 기능 : 0-60 min

13. 폭발proof 박스 내부 및 외부의 재료 : A3 강판 베이킹 페인트 처리. 베이스는 자유롭게
