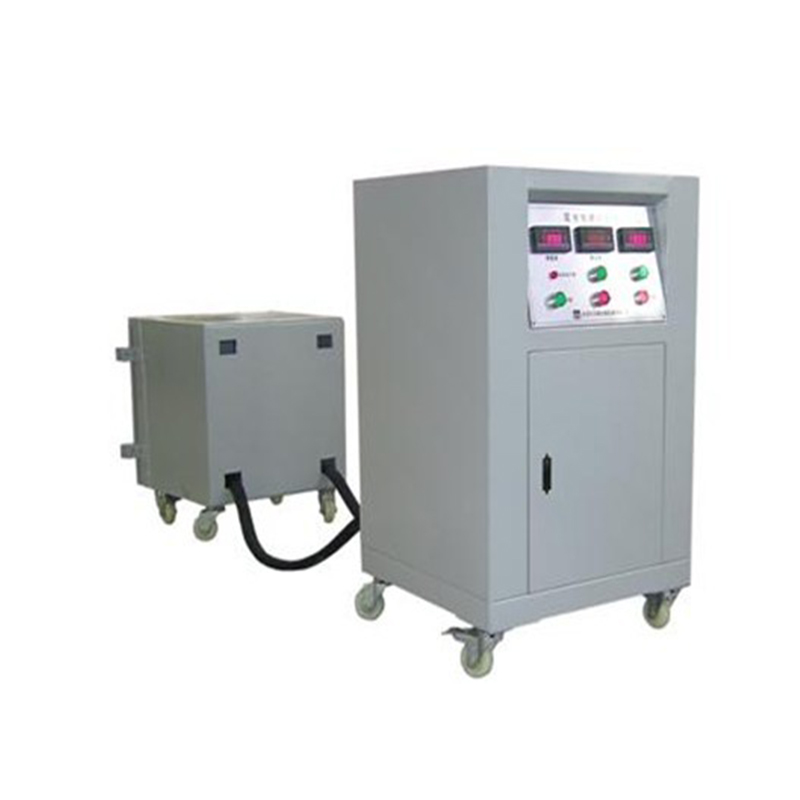

LT-DC05 배터리 단락 테스터

출시일:2021-07-15 15:15

제품의 5 가지 장점

  • DC 작동 전압을 장거리로 660V로 만들고 분리하십시오.
  • 접촉기는 긴 서비스 수명을 갖추고 있으며 장시간 유지 보수가 쉽습니다.
  • 장거리 무선 제어;
  • 측정 전압 : 테스트의 정확성을 보장하기 위해 0 ~ 100V;
  • 액션 모드 : 2 이중 적분 모드

제품 세부 정보

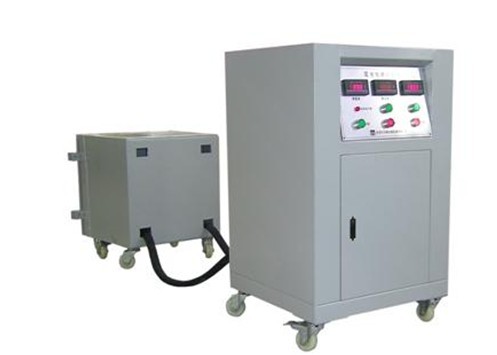

LT-DC05 电池短路试验仪.jpg


ltdc05 배터리 짧은 회로 테스터-



1. 테스트 목적 : 원격 제어 고전류 단락 장치는 GB \\\\ IEC \\\\ en \\\\ UN38.3 \\\\ UL 및 다양한 배터리 단락 회로 테스트 표준을 기반으로하는 기타 표준을 충족하도록 설계되었습니다. 표준 요구 사항에 따라 짧은circuit 장치는 내부 저항 범위를 충족해야합니다. 테스트에 의해 필요한 최대 짧은-circuit 전류를 얻으려면 최대 짧은-circuit 전류를 얻습니다.

2. 제품 설명 :이 기계는 다양한 배터리 단락 회로 테스트 표준 및 요구 사항을 통합하여 설계된 원격 제어 고전류 단락 장치입니다. 표준 요구 사항에 따라 짧은-circuit 장치는 아래의 최대 짧은-circuit 전류를 얻으려면 아래의 내부 저항 범위 * 100mΩ을 충족해야합니다. 단락 회로 장치의 회로 설계도 높은 전류의 영향을 견딜 수 있어야하므로 산업-Greade 구리 DC 전자 연락체 및 터미널 및 내부 구리 전환, 내장 된-in 액티브 볼 베어링 축 방향 유량 팬을 내장in 활성 볼 베어링 축 방향 유량 팬 대형 전류 단락 장치가 더 안전하고 테스트 장비의 낭비를 효과적으로 감소시키고 테스트 데이터의 정확성을 보장하기 위해 테스트 장비의 낭비를 효과적으로 줄일 수 있습니다.



product 특징

1. 고전류 접촉기 :

(1) DC 작동 전압을 장거리로 660V로 만듭니다.

(2) 정격 작업 전류 1500A, 시리즈 자기 불고 장착 Mediastinal 플레이트 세라믹 아크 아킹 아킹 시스템;

(3) 전체 구조의 평면 레이아웃, 전자기 시스템 및 주 접촉 아크 소화 시스템은 설치 섀시에 각각 고정되어 있습니다. 그것은 모이 형 전자기 시스템과 이중 권선 흡입 코일을 사용하고 에지를 회전시켜 에지 가압 장치에 설치됩니다. 주 접촉은 적색 구리로 만들어집니다. 접촉 저항은 낮고 반응 속도가 빠르게됩니다.

(4) 접촉기는 신뢰할 수 있고 안전하며 긴 서비스 수명이 길고 유지 보수가 쉽습니다.

2. 원격 제어 컨트롤러 :

(1) 장거리 무선 제어;

(2) 셀프locking 및 연동 기능, 강한 안티-interference 능력, 강력한 안정적인 작동, 긴 수명;-

3. 전압계 :

(1) 측정 전압 : 0

100V 테스트의 정확도를 보장하기 위해;~

(2) 디스플레이 정밀도 : FS ± 0.2 % RDG ± 1Digit;

(3) 동작 모드 : 2 이중 적분 모드

4. 전류계 :

(1) 측정 전압 : 0

1500A 및 01000A DC 2;~~

(2) 디스플레이 정밀도 : F. ± 0.2 % RDG ± 1Digit;

(3) 동작 모드 : 2 이중 적분 모드

5. 기본 구성 :

(1) 전체 배터리 단락 테스터는 큰 전류 DC 접촉기, 원격 제어 컨트롤러, 전압계, 전류계 등으로 구성됩니다.

(2) 필요한 액세서리, 액세서리, 특수 도구, 예비 부품 등



1. 배터리 단락 회로 기술 파라미터 :

(1) 기계적 수명 : 300,000 회

(2) 기계 크기 : W600 x D600 X H970mm

( 3) 작동 전압 : AC 220V 5060Hz

(4) 임펄스 전압 : AC 1KV1.2/50μs (피크) 1min

(5) DC 응답 시간 : ≤5μs/~(6) 최대 짧은circuit 전류 : 1500A 최대 허용 전류 : 4LE, 5 초 (7) 장치의 내부 저항 :

100mΩ

(8) 원격 제어 거리 : 솔리드 배리어-

(9) 작동 시간 없음 : 흡입 시간

30ms 임펄스<<(10) 동작 특성 : 취소 전압

%/

             30 %  us ,  %  5  %(11) 전기 수명 : 저항 적 하중 50,000 번, 유도 부하 : 저항 적 하중 60 % LE, 20,000 회2. Explosionproof 박스의 기술적 인 파라미터 :(1) 온도 범위 : 2060

(조정 가능)

(2) 온도 변동 : ± 1-(3) 온도 편차 : ± 2

(4) 내부 상자 크기 : 500 * 550 * 500mm (w * d * h)~(5) 카톤 크기 : 780 * 800 * 1250mm (w * d * h)(6) 상자 재질 : 모래 표면 스테인레스 스틸

(7) 전원 공급 장치 : AC 220V 50Hz

(8) 총 전원 : 1.0kw

.
