PCB 2D 코드 자동 레이저 마킹 머신

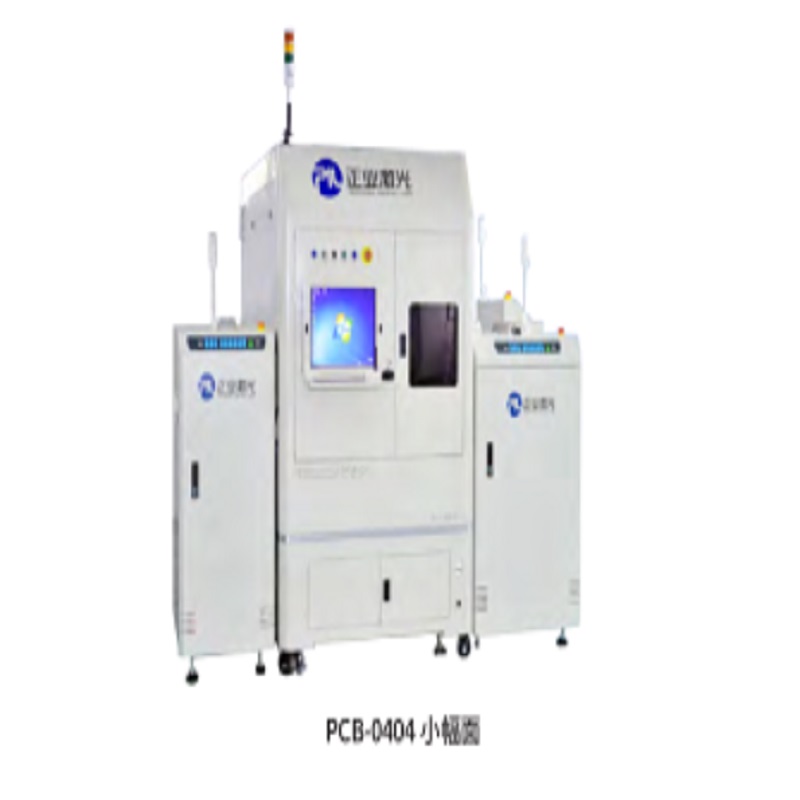

PCB-0404       작은 패널

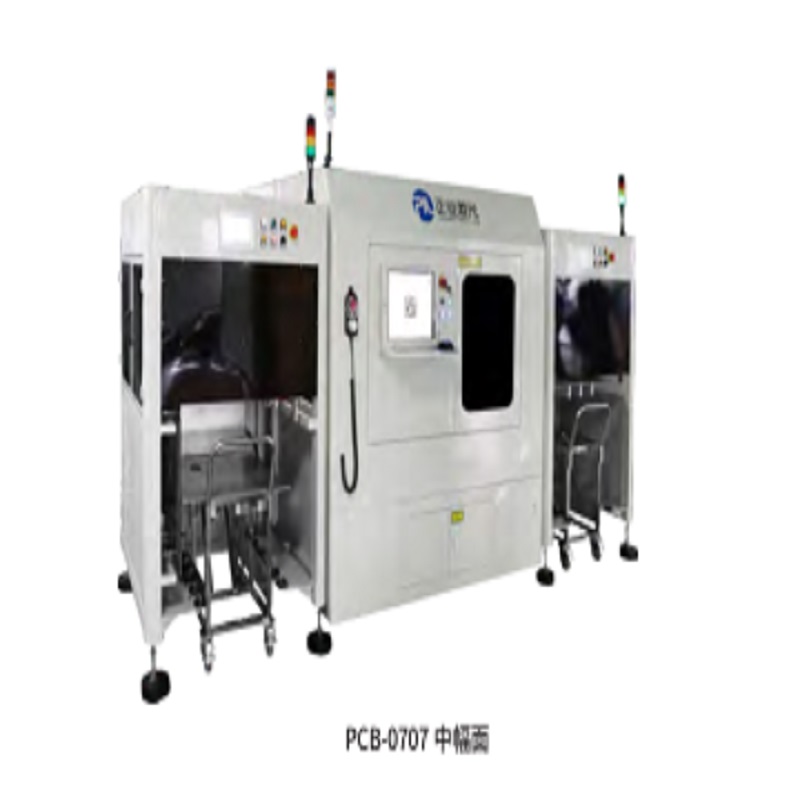

PCB-0707       중간 패널

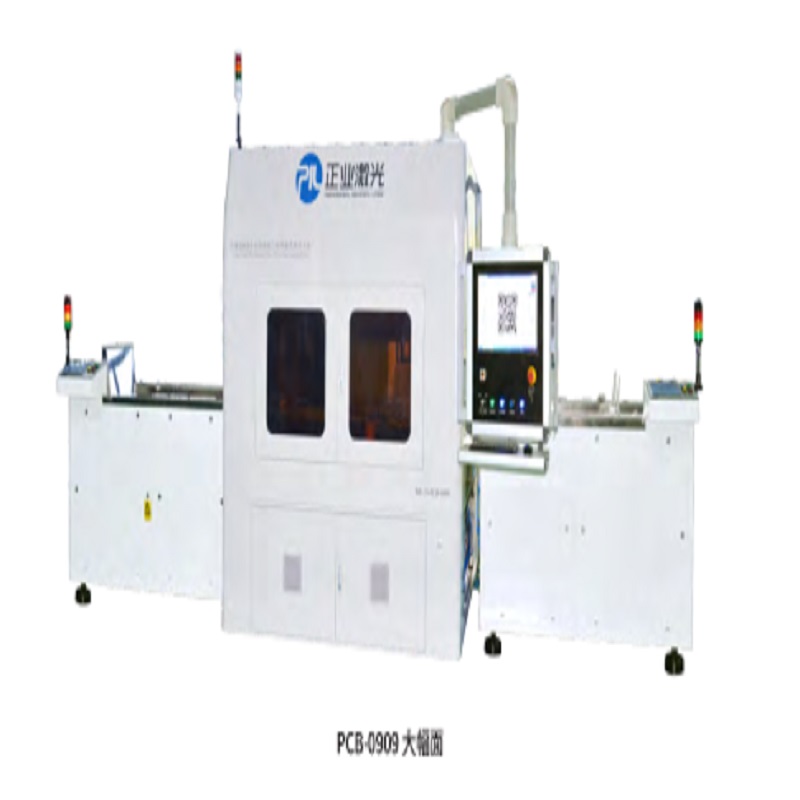

PCB-0909       대형 패널

용법

PCB 2D 코드 자동 레이저 마킹 머신은 PCB, FPC, SMT 등 산업에 적용될 수 있습니다. 주로 PCB 표면 (PCB 크기에 따라 다른 기계 모델 옵션)에 자동 마킹 2D 코드에 적용되며 화이트 오일, 그린 오일, 블랙 오일 및 기타 잉크 및 구리 / 스테인리스 스텔 / 알루미늄 합금 표면에 마킹 할 수 있습니다. 그것은 2D 코드를 자동으로 생성 할 수 있으며, 여기에는 제품 식별 및 추적 성을 위해 원자재 조달, 생산 공정, 배치, 제조업체, 생산 날짜, 고객 이름 등과 같은 많은 정보가 포함됩니다.

형질

일련 번호             PCB-0404                   PCB-0707                   PCB-0909

작은 패널                   중간 패널                 대형 패널

            1         수입 된 이산화탄소 레이저, 섬유 레이저, 녹색 레이저, UV 레이저, 안정되어있는 성과.

2         수입 고속 글 라보 미러, 높은 가공 정밀도 및 마킹 속도, 안정적인 성능.

삼         사용하기 쉬운 소프트웨어 인터페이스, 기대기 쉽습니다.

4         작업 주문, 제품 배치 번호, 재료 이름 인코딩, 사양 및 기타 정보 및 자동 표시를 자동으로 얻습니다.

5         사용할 수없는 경우 2D 코드 데이터, 기록 및 경보를 자동으로 읽고 저장합니다.

6         자동 로딩 / 언 로딩 머신을 사용자 정의 할 수 있습니다.

7       일반 제트 인쇄 방식에 비해 환경 친화적이고 소모품이 적고 오염이 적으며 유지 보수가 필요 없습니다.

기술적 인 매개 변수

목                                                 작은 패널                               중간 패널                               대형 패널

모델                                                 0404                                       0707                                       0909

레이저 타입                                               UV 레이저, 녹색 레이저, 파이버 레이저, CO2 레이저 옵션

마킹 범위                                                       100mm × 100mm (표준 렌즈)

마킹 속도                                                       라인 속도는 7000mm / s에 도달 할 수 있습니다

마킹 위치 정확도                                                   ± 0.1mm

응용할 수 있는   PCB 크기       크기는 400 × 400mm 미만입니다.       크기는 550 × 650mm 미만입니다.                 크기는

                                        두께 0.6mm-5mm                   두께 0.1mm-3.5mm             800mm x 800mm;

                                        (사용자 정의 가능)                       (사용자 정의 가능)                       두께 0.1mm-3.5mm

                                                                                                                                            (사용자 정의 가능)

신청                     PCB 흰색 잉크, 녹색 잉크, 파란색 잉크. 검정 잉크 및 기타 잉크; 구리; 스테인레스 스틸; 알루미늄 합금

                                      (레이저 종류에 따라 다름)

1D 코드                             코드 39, 코드 25, 코드 93, 코드 128, EAN-13, EAN-8, ISBN 등

2D 코드 타입                     데이터 매트릭스, QR 코드, 마이크로 OR 코드, PDF417, 코드 49, 코드 16K 등

2D 코드 크기                       최소 2D 코드 크기 1.5mm × 1.5mm (레이저 유형에 따라 다름)

문자 종류                   트루 타입 글꼴, 단일 글꼴 (JSF), SHX 글꼴, 비트 맵 글꼴 (DMF) 지원

최소 문자               0.1mm ~ 0. 4mm (레이저 타입에 따라 다름)

파일 형식                           DXF, Excel, TXT 파일 형식

자동 위치           자동 사진, 2, 3, 4 포인트 현지화 방법 지원

자동 판독 코드           2D 코드를 자동으로 읽고 데이터를 저장하고 읽을 수없는 경우 알람

지능형 생산           ERP / MES 시스템에 연결 가능, 주문 번호에 자동 액세스, 제품 배치

                                            번호, 재료 코드, 상품 정보 등 및 자동 코드

다른 자동                   자동 로딩 / 언 로딩 머신 사용자 정의 가능
