저희 제품 구매해 주셔서 감사합니다.제품의 안전과 다년간의 무고장 운행을 확보하기 위해 본 제품 사용 전에 자세히 설명서를 읽으십시오.

1.0 프로필:

HDMI 스위치 / 분로기는 HDMI 의 신호를 무모함으로 HDTV 등 한 개나 여러 개의 하이라이트 장치에 배치할 수 있는 제품이다.그것은 당신의 가정영화관 시스템을 최적화할 수 있습니다.

HDMI 는 DVD, 위성 수신기, 기관지, DV 카메라, A/V 수신기 등 HDMI의 원장비를 HDTV, HDMI 평판 디스플레이 등에서 하이라이트 장치를 배포한다.

2.0 특징:

1. HDMI 2.0규범에 완전히 부합된다.원본 장치와 높은 해상도 디스플레이, DVD 와 같은 장치를 적용합니다   HDMI 포트 또는 디지털 포트 및 HDCP1.1/1.2/2 협의 HDTV

2. 최고 4k2k@60Hz의 동영상 형식, 24위 RGB/YcbCR 4:4/4/YCBCR4:4:4

4k2k@60Hz, 12위 YCBCR 4:4;

셋1080p@60의 3D 프레임 순서 동영상 형식을 지원합니다;

사.다른 해상도를 지원하는 출력과 함께 표시합니다.

다섯 개.오디오 외부 지원

육.블루DVD 24/50/60fs/HD-DVD/xvYCC;

7호.오디오 형식 DTS-HD/Dolby trueHD/LPCM7.1/DTS/Dolby-AC3 및 DSD;

여덟 개.전송 거리를 연장하고 전송 신호 개선;

9호.HDMI 를 통해 DVI 어댑터와 DVI 호환;

열 개.금속 케이스 디자인, 전체 스크린, 무신호 간섭.

3.0 포장 첨부:

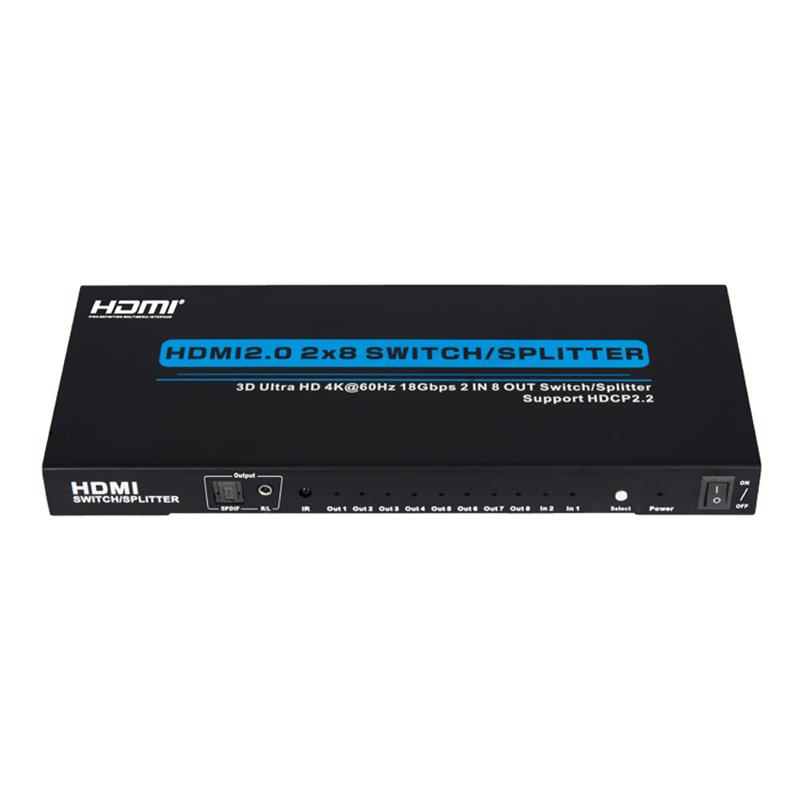

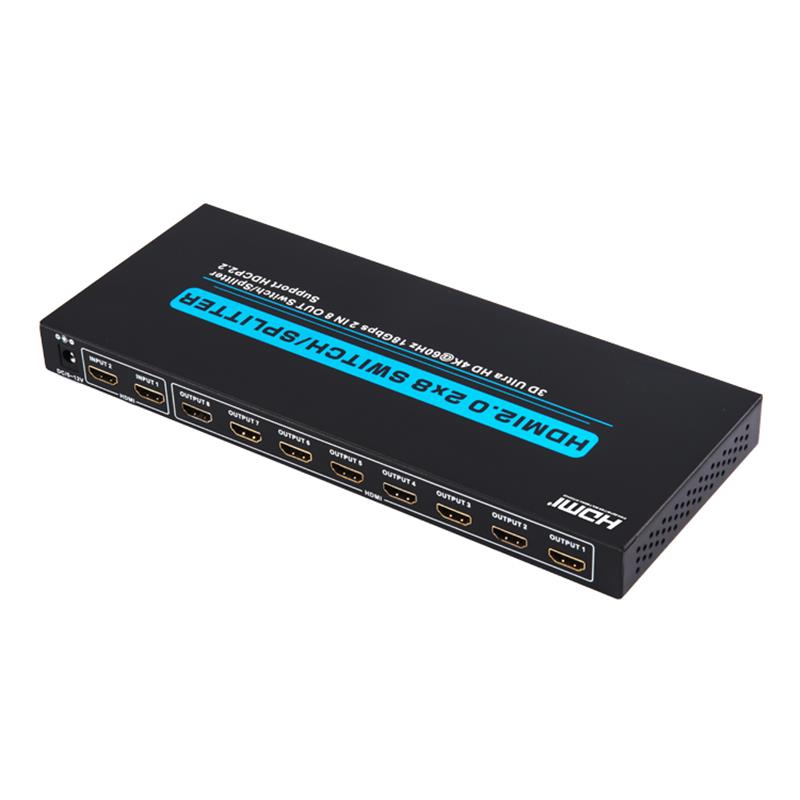

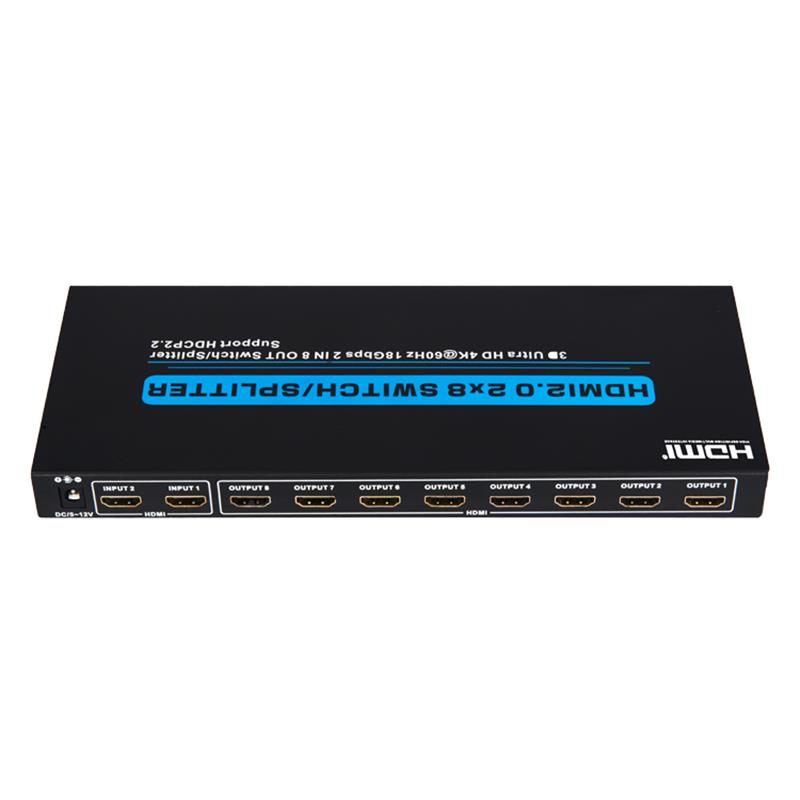

하나HDMI 2×8 스위치/분로기 1개

이.리모컨

셋5V 직류 전원 어댑터—1개

사.사용자 수첩 1부

4.0 기술 인자

HDMI 소스 입력 포트----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

장치 출력 포트 보이기—

원본 접속기 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

장치 포트 연결기 보이기

출력 오디오 포트---R/Lx1

HDCP 에 맞는 요구----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

단쇄 범위------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

비디오 신호--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

DDC 신호를 입력하십시오. 5복P (TTL)

짙은 색--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

HDMI2.0판.

대역폭———고600Mhz

신호속도: 18Gbps

쓰레고리 길이를 입력 - ------PS4 | 10 m, 파란 DVD 10m

출력 케이블 길이--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

케이블 표준----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

수직 주파수 범위

전기 소비량

작업 온도---70℃

작업 전압---직류 5V

전원 어댑터-5V 2A

정중: 1.08kg

크기: 긴 * 넓이 * 높이 (mm) ---276x110 & 35 사이언트 120; 25; 25

5.0 접선도

5.1 연결   이것   HDMI 인터페이스   케이블   사이   신호   원천   과   입력   항구   … 에 속하다   분로기.

5.2는 HDMI 케이블을 분로기 출력 포트와 HDTV 사이에 연결한다.

5.3 연결 분로기와 전원 어댑터.

5.4 고선도 텔레비전의 신호원과 전원을 켜고 고명도 텔레비전이 시작된다.

설명: 다른 브랜드 입력이나 출력 장치

케이블을 연결하는 것도 다르다.

6.0 설치 및 주의사항

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

1. 신호선을 천천히 삽입하여 자주 끼우거나 흔들리지 않도록 하세요.

2. 설비는 햇빛, 빗물, 습하거나 바람이 통하지 않는 환경에 놓아서는 안 된다.

3. 설비에 액체 물품을 놓아서는 안 된다.

4. 설비를 열원 근처에 설치하지 말고 불, 전원이나 기타 열량 증폭기.

5. 케이블을 포트에 연결하는 것 외에 금속이나 기타 물체를 장치에 삽입하지 마라.

6. 설비는 자체적으로 철거해서는 안 되고, 전문 수리자들이 수리해야 한다.
