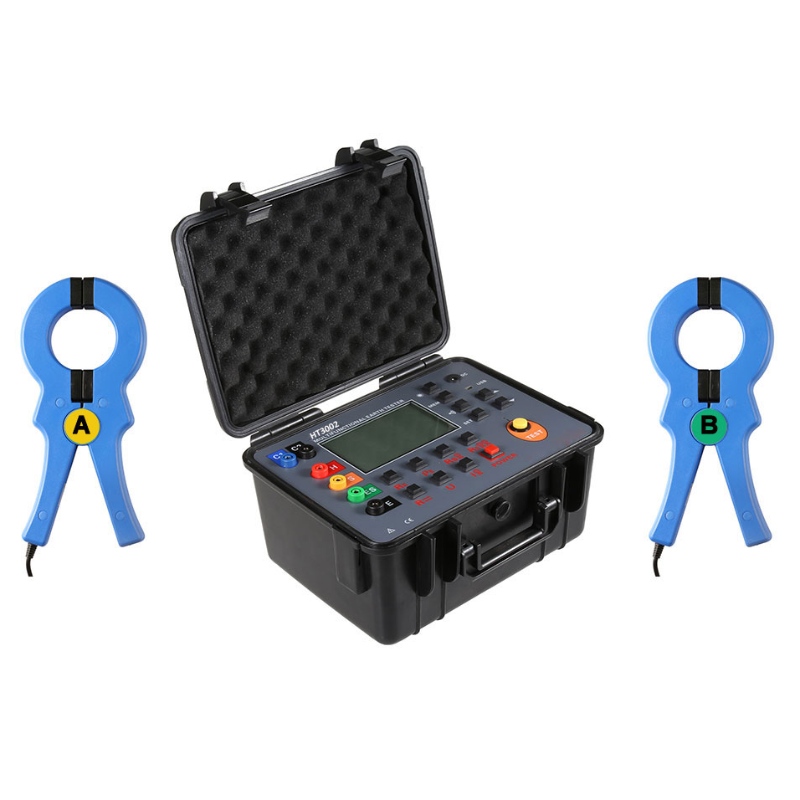

VD-3002 카드 다기능 디지털 접지 저항기 테스트기

기능 접지 저항, 토양 저항율, 직류 저항, 접지 전압, 교류 전류
환경온습도 23℃ ± 5℃, 상대습도 75% 이하
방해 전압 < 20V (피하셔야 합니다)
방해 전류 < 2A (피할 수 없음)
R 전극 간격자
IC주 IC460 전극 간격
동력 직류 6V 4.5Ah 납산 배터리 대기시간 100시간 초과
배광 제어 배광, 어두운 곳에서 사용하기 좋다.
측정 방식 정밀 4선, 3선 측량, 간이선 측량, 선택 방법, 이중 바이스 접지 저항 방법
측량 방법 2.3.4 선법 측정: 극화법, 전류 최대 20mA
토양 저항율: 사극법
선택성 측량: 극화법, 측정 전류 최대 20mA
쌍바이스 비접촉 호감 측정법, 테스트 전류 최대 1mA
직류 저항: 극화법
교류 전류: 평균 정류 (바이스)
접지 전압: 평균 정류 (S-ES 인터페이스 사이)
테스트 전압 파형 정현파
테스트 주파수 128Hz
단거리 시험 전류 AC 최대 20밀리안
개로 테스트 전압 AC 28V 최대 값
전극 간격 1m~100m
유형 4위 액정 모니터 보이기
측량 측량 기간 LED 깜빡깜빡 지시등

액정 모니터 크기 111mm×68mm
액정 표시구 108mm×65mm
계기 크기 길이 높기: 277.2mm×27.5mm×153mm
카드띠 사이즈 L/T/H:101mm×27mm×24mm
시차선 4개: 빨간15m, 흑15m, 황10m, 녹10m 각각
간이 시차선 2개: 노란색 1.5m, 녹색 1.5m
보조 접촉 4근: 10mm×200mm
전류집합 2개: 4mm 바나나 플러그
전류철 직경φ50mm
전류 집게선 길이 2m
시간 교류 전류: 약 2회/초;
접지 전압: 약 2회 / 초;
접지 저항, 토양 저항율: 약 7초/회
