디지털 브리지

출시일:2022-10-31 18:24

제품의 5 가지 장점

  • Digital Bridge는 커패시터, 인덕터, 코어, 저항기, 변압기, 칩 구성 요소 및 네트워크 구성 요소의 임피던스 매개 변수를 측정하는 데 적합합니다. 인쇄 회로 보드, 릴레이, 케이블, 배터리, 배터리, 인쇄 회로 보드, 릴레이, 배터리, 배터리의 임피던스 평가에도 사용할 수 있습니다. 디지털 브리지는 전자 엔지니어가 사용하는 일반적인 측정 기기입니다.
  • 디지털 브리지 디지털 기술을 사용하여 임피던스 매개 변수를 측정하는 브리지. 디지털 기술은 기존 아날로그 수량을 디지털 수량으로 전환 한 다음 디지털 운영, 전송 및 처리를 수행하는 것입니다.
  • 디지털 브리지는 약 100kHz의 주파수로 측정됩니다. 기본 측정 오차는 0.02%, 일반적으로 약 0.1%입니다.
  • Digital Bridge는 안정적인 6 비트 테스트 해상도, 10Hz-300KHz 주파수 범위, 0.01V-2.0V 프로그래밍 가능 신호 레벨, 최대 30 배/SEC 측정 속도, 9 레벨 미세 범위, 일정한 30Ω 또는 100Ω 소스 저항 및 유연한 인간 작동을 제공 할 수 있습니다. 모드, 검사 및 실험실을 수신하는 생산 라인의 품질 보증을 충족 할 수 있습니다.
  • 영어 및 중국어 운영 인터페이스가있는 디지털 브리지, 간단한 운영, 일부 모델은 데이터 녹화 기능을 제공 할 수 있습니다.

제품 세부 정보

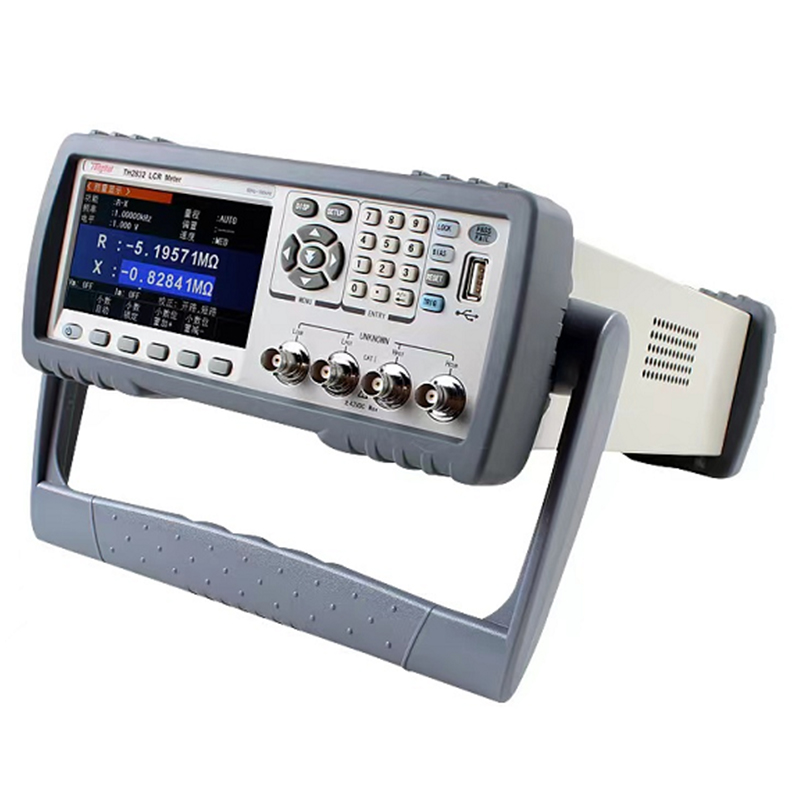

Brief introduction of digital bridge:

  Digital bridge, also known as LCR tester, LCR bridge, LCR Meter, LCR meter, etc., is 수동 성분을 감지하는 데 사용됩니다 : 커패시터, 인덕터, 자기 코어, 저항, 압전 장치, 변압기, 칩셋; 밸런싱 장치 : 공통-mode 필터, 밸런싱 커패시터, 통합 저항 전압 분배기 및 네트워크 구성 요소의 임피던스 매개 변수 평가; 기타 구성 요소 : 인쇄 회로 보드, 릴레이, 스위치, 케이블, 배터리 등의 임피던스 평가. 디지털 브리지는 전자 엔지니어에게 일반적으로 사용되는 측정 기기로 들어오는 재료 검사, PCB 생산, 실패 분석 등에 널리 사용됩니다.


 -디지털 브리지는 안정적인 6-bit 테스트 해상도, 10Hz-300KHz 주파수 범위, 0.01V/2.0V 프로그램 가능한 신호 레벨을 제공 할 수 있습니다. 속도, 9 레벨 미세 범위, 상수 30Ω 또는 100Ω 소스 저항 및 유연한 인간 작동 모드는 생산 라인의 품질 보증, 검사 및 실험실을 수신 할 수 있습니다.n


디지털 브리지의 작업 원리 :

디지털 브리지의 최초의 임피던스 측정은 브리지 방법입니다. 현대적인 아날로그 및 디지털 기술의 개발을 통해 현대 임피던스 측정은 주로 자동 균형 브리지 방법을 사용하여 임피던스를 측정 할 수있을뿐만 아니라 lq, cd, rd의 값 매개 변수를 직접 표시합니다. zq 인덕터 및 커패시터.

----


디지털 브리지 :

1. 테스트 빈도 : 501z100khz, 분할 속도 : 10 주파수 포인트

-2. 기본 정확도 : 0.1%

3 테스트 속도 : 가장 빠른 19ns, 저주파 고속 속도 : TX43ms

+4.10 등급 정렬, 전면 패널 LED 제품

5.100 LCRZ 기기 설정 파일 세트

6. 소프트 파워 스위치

7. 지원 110V220y 공급 전압

/8.10 포인트 목록 스캔, 다중frequency 테스트 정렬

-9를 지원합니다. Ultralow 신호 소스의 출력은 정렬 (

100pv)을 벗어 났으며, 이는 큰 인덕터 공통 모드 초크,

-<10의 요구 사항을 충족합니다. 인덕턴스 테스트 요구 사항

11. 슈퍼 충격 보호 능력

12. 전원 상태의 잠금 버튼

13. 빈 고정물

14를 결정하십시오. 데이터 녹화 함수

15. 보다 완전한 화면 캡처 함수, 인터페이스 함수, 타이밍 시퀀스, 트리거 지연 등

16.4.3 인치 TFT 액정 디스플레이

17.6 비트 판독 해상도

18. 중국어 및 영어


옵션의 선택적 작동 인터페이스 : 디지털 브리지 사용 :



digital Bridge 테스트 인덕턴스 및 커패시턴스, 측정 단계는 다음과 같습니다.

1. 테스트 주파수

2를 설정하십시오. 전압 또는 전류 레벨

3을 테스트하십시오. z, q, ls, lp, cs, cp, d 등과 같은 테스트 매개 변수를 선택하십시오.

4, 계기 교정, 교정은 주로 열려 있고 단락 교정.

5 . 테스트 고정물

6을 선택하십시오. 픽스처 보상

7. 테스트를 시작하려면 고정 장치에 DUT를 넣으십시오.LCR数字电桥包装图.jpg






. 그림은 참조 전용입니다. 세부 사항을 참조하도록 작성하십시오!n

plepease에 연락 :

-&-

--

-

---

dongguan runzhi Electronics Co Co Co Co ., Ltd. High tech Enterprises. 바닥 잔류 우울증 미터, Dimensi 테스터, 직선 앵글 테스터, 높은 precision 이미지 프로젝터, 휠체어 테스터, 낙하 볼 테스터, 떨어지는 모래 테스터, 90도 껍질 강도 테스터, 스크래치 테스터, 마모 테스터, 폭파 테스터, 인장 테스터 및 기타 높은 tech 제품.n 회사는 광택기 측정기, 백인 미터, 에너지 미터, 밀도 미터, 온도계, 점도계, 두께 미터, 경도 미터, 깊이 미터, 높은 precision 전기 균형, 캘리퍼를 포함한 다양한 고품질 기기 및 장비를 운영합니다. , 게이지 등. sales 보증 후. Dongguan Runzhi Electronics Co., Ltd.와 많은 고객의 공동 노력으로 당사의 제품 및 서비스가 점점 더 완벽 해지고 있습니다. 조언을 제공하기 위해 잘 알려진 기업을 방문하고 site지도를 제공하도록 초대 받았으며, 대부분의 고객이었으며, 신규 및 오래된 고객을 환영합니다.
