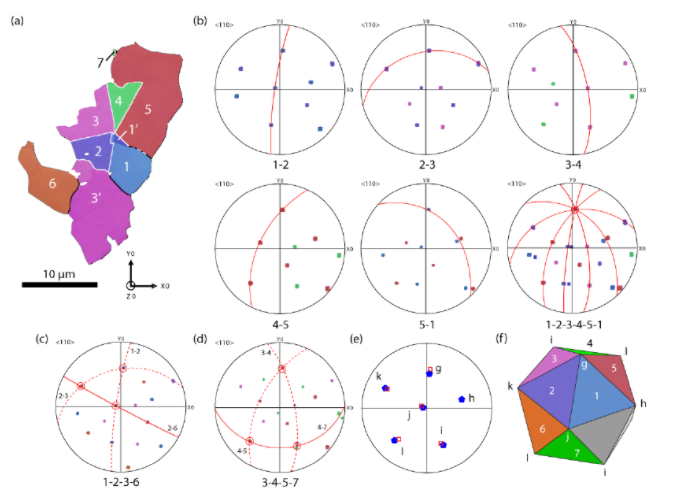

가장 가 까 운 것 몇 개. 중국어 103;배수.-등 축 에서 쌍 정의 취향 관 계 를 발견 했다.그림 2 (a) 는 쌍 결정 취향 관계 의 정 자 를 나타 내 는데 이 정 자 는 하나의 높이 에서&#해상도 EBS D 맵, 표 기 는 1 부터 7 까지 입 니 다.h110 ipolefi그림 2 (b) 는 이들 의 쌍둥이 취향 을 나타 내 는 도형 을 제시 했다.-d) 혜 르-101;원 의 적색 포물선 은 그들의 공공 {111} 평면 궤적 이다.그림 2 (b) 에서 결정립 사이, 공공 {111} 평면 은 공공 H110 i 방향 으로 70.5 도 회전 하 며, 이 방향 은 빨간색 동그라미 wher 에 의 해 표시 된다.-101;모든 막대기fi(b) 중의 도형 은 중첩 되 어 있다.결정립 대 1, 2, 3.-4, 4-5. 완벽 한 쌍둥이 취향 관계 (또는) 를 나타 낸다.결정립 5 와 1 의 취향 관계 와 Kurtuldu 등fi동북 지역 은 가능 한 한 가깝다.-쌍둥이 또는: 쌍둥이 하나 또는 같은 방향 으로 7 도 에서 8 도 회전 합 니 다.이러한 다섯 개의 결정립 으로 구 성 된 조합 은 10 면 체 의 대칭 성에 부합 한다. 그 중에서 결정립 1 과 결정립 5 의 기본 구경 각 은 7.5 도이 다. 이러한 회전 은 20 면 체 의 5 개의 사면 체 (360 도) 와 면 심방 구조 에 대응 하 는 5 개의 규칙 {111} 사면 체 (352.5 도) 간 의 누적 각 차 를 발견 했다.쌍 둥 이 는 쌍 둥 이 를 특징 으로 하거나 다섯 가지 결정립 중 하 나 를 특징 으로 한다.fi그림 2 (c) 와 그림 3 에서 보 듯 이 최소 3 개의 결정립 이 총 4 개의 추가 적 인 (110) 을 발견 했다.-(d) 네.-6 으로 표 시 된 결정립 은 쌍 결정 또는 결정립 2 를 나타 내 고, 결정립 1 과 3 은 하나의 h110 축 을 함께 사용한다.7 로 표 시 된 결정립 은 하나의 쌍 결정 또는 결정립 4 를 표시 하고, 결정립 3 과 5 와 하나의 h110 축 을 함께 사용한다.입자 가 6 과 7 이 비슷 해 요. 쌍둥이 또는 (미 재)fi굴.h110 ipolefi그림 2 (e) 의 그림 은 fcc 결정립 의 5 개 흔 한 h110 방향 과 계 산 된 이 수정의 적 평 투 영 을 나 타 냈 다.fi20 면 체 의 비대 칭 축.그림 2 (f) 에는 완벽 한 20 개의 면 체 가 나타 나 는데 그 중의 각 면 은 그림 2 (A) 와 같은 색 과 수량의 fcc 정 자 를 생 성 한다.이 속임수fi均方根值

 Au 기반 ISRO 기반 합금-유도 형 핵 체 제 는 718 합금 중 fcc 니켈 에 적합 하 다.-엘.-아연 과 금-구리.

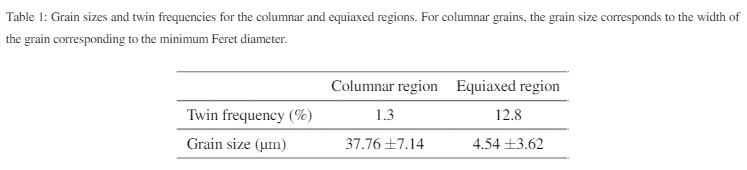

     은 합금 에서 미량 의 Cr 와 Ir 는 각각 액상 중 ISRO 의 생 성 을 유도 했다.알루미늄 합금 에서 20 면 체 구 조 를 가 진 유사 상 을 발견 하 였 다.-크롬 과 소량의 금-부자 채-타 입 20 면 체 준 정 (I)-QC), 하지만 알려 진 니 가 없다.-리치 1 세-품질 관리.별 다른 설명 이 없다fi산업 니켈 합금 718 선재 에 c 원 소 를 첨가 하여 마이크로 조직 을 얻 었 다.Zollinger 등 이 보 여 준 바 와 같이 ISRO 의 빠 른 처리-합금 을 함유 하면 진폭 을 조절 할 수 있다.-액상 과 유사 한 분해 로 액상 의 국 지적 불 균형 이 야기 되 었 다.ISRO 의 이질 적 인 영역 질서 에 대한 영향 도 ab 에 의 해 증명 되 었 다.-알루미늄 의 초기 분자 동력학 적 시 뮬 레이 션-아연.-현재 의 작업 중 에 액체 중 20 면 체 가 뭉 쳐 있 는 부분 적 인 불 균형 성 은 내 적 인 것 이 아니 라 특수 한 물질 에 의 해 야기 되 었 다fic. 화학 원소 (예 를 들 어 알루미늄 에 첨가 된 크롬)-크롬 을 유발 하 는 아연 합금-중심 20 면 체), 그러나 급속 용해 와 응고 에 의 해 야기 된다fiAM过程固有的阳离子条件。가열 속 도 는 일반적으로 1 에서 8, 104 K 사이 이다.-s, n−일부 중 융 층 의 질서 있 는 fcc 상 향 무질서 액 으로 전환 하 는 시간 이 매우 짧 기 때문에 일부 무질서 액 상 또는 안정 단락 을 초래 할 수 있다-범위 순서 제어fi이스라엘 공간 연구 기구의 일 부 를 포함 하 다.이 가설 은 기둥 모양 구 조 를 바탕 으로 한 분석 을 통 해 입증 되 었 다.-도착 하 다./등 축 전환 (CET).-②-②-②
