1.0 소개

HDMI 는 CVBS 신호 변환기로 HDM 비디오 신호나 오디오 신호를 AV (CVBS) 복합 동영상 신호와 FL / FR 스테레오 오디오 신호를 동시에 지원한다.사용자가 높은 품질의 HDMI 의 비디오 신호를 정상적인 CVBS 신호 (표준 명석도 480i, 576i) 로 전환합니다. TV에서 방영되고 VHS 비디오, DVD 비디오 비디오 비디오 등을 지원합니다. NTSC 와 PAL 두 TV 형식을 지원합니다.

2.0 기능

하나하드웨어 변환, 삽입하면 사용하고, 소프트웨어 드라이브는 필요 없다.

이.HDCP 프로토콜을 지원하여 HDMI 1.3

셋NTSC 와 PAL 두 가지 표준 텔레비전 형식을 지원합니다.

사.HDMI 입력, AV 출력:

    입력: HDMI x 1

    출력: CVBS x 1; L / R x 1;

다섯 개.HDMI 입력: 480P, 576P, 720P, 10080P, 1080P @60Hz

육.DVI 모드 800 & 35; 60010104x7681280; 35; 7201280 & 35; 1024; 1920 & 35 120; 1080 /@60hz

7호.CVBS 출력: 480I, 576I

여덟 개.오디오 출력: L/R 채널; 동축; SPDIF

9호.사이즈: 88mm (너비) x68.5mm (깊이) x 25mm (높이)

3.0 포장 첨부:

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

1.HDMI AV 변환기

2. 사용자 수첩---------------1개

3. 전원-----------------------1개

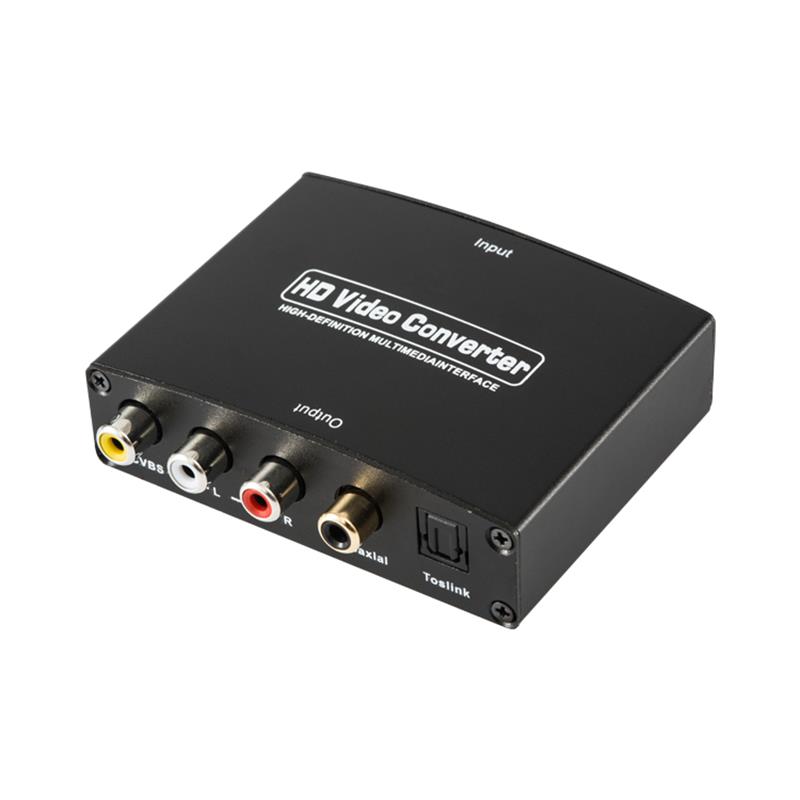

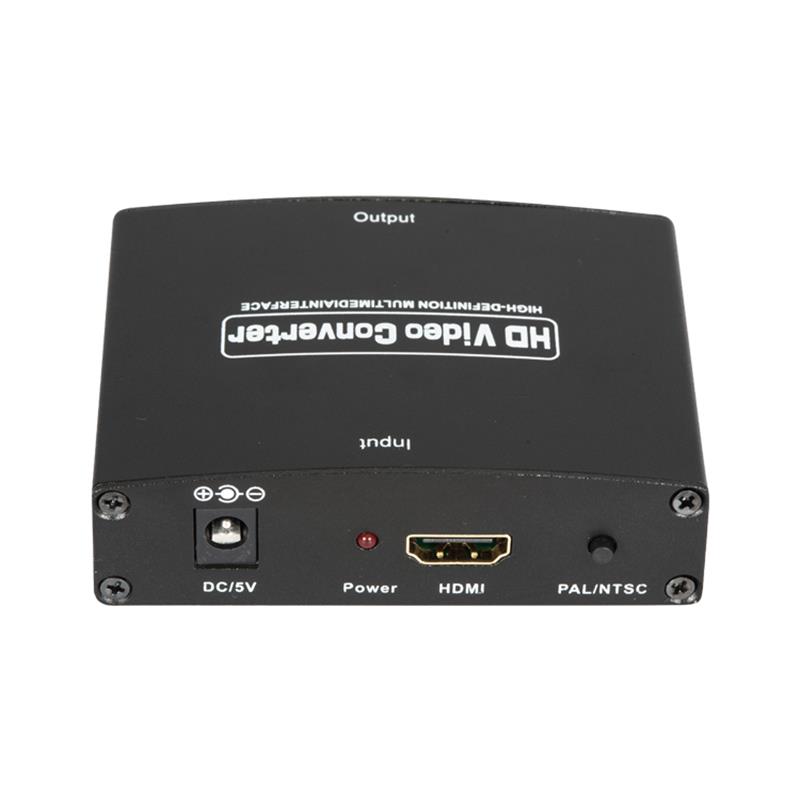

4.0 패널 설명

아래의 판넬 도면을 자세히 읽고 신호 입력, 출력과 전원 요구를 익히세요.

DC 5V -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

전원 지시등

HDMI — HDMI 입력 포트

A/V 출력—

동축식——————————————————————————————————————————————————————————————————————————————————————————

Toslink -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

5.0 응용 영역

A, 민용: 지붕 상자, XBOX360, PS3, 고청 플레이어.

B, 공업 분야: 고청카메라, 카메라   화면 HDMI TV 모니터 대신 장치 보이기   원가와 공간을 낮추다.
