1.0 소개

HDMI-to-CVBS 신호 변환기, HDM 비디오 신호나 오디오 신호를 AV (CVBS) 복합 동영상 신호, FL / FR 스테레오 음성 신호와 HDMI 신호로 전환한다.DVI 시스템 경계선 신호를 동시에 지원합니다.사용자가 높은 품질의 HDMI 의 비디오 신호를 정상적인 CVBS 신호 (표준 명석도 480i, 576i) 로 전환합니다. TV에서 방영되고 VHS 비디오, DVD 비디오 비디오 비디오 등을 지원합니다. NTSC 와 PAL 두 TV 형식을 지원합니다.

2.0 기능

하나하드웨어 변환, 삽입하면 사용하고, 소프트웨어 드라이버는 필요 없다

이.HDMI1, 3 호환.

셋NTSC 와 PAL 두 가지 표준 텔레비전 형식을 지원합니다.

사.HDMI 입력, AV 출력, 스테레오 출력

    입력: HDMI x 1

    출력: CVBS x 1; L / R x 1 HDMI x 1

다섯 개.HDMI 입력: 480P, 576P, 720P, 10080P, 1080P @60Hz

육.겸용 DVI 모드 800 & 35 & 120; 60010104x681280 & 35; 7201280 & 35 & 120; 10241920 & 120;; 1080; @60hz

7호.HDCP 프로토콜을 지원하여 HDMI 1.3

여덟 개.CVBS 출력: 480I, 576I

9호.오디오 출력: L/R 채널

10.HDMI 출력: 옆길 HDMI

11. 사이즈: 100mm (너비) x102mm (깊이) x 25mm (높이)

3.0 포장 첨부:

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

1.HDMI-CVBS/HDMI 변환기

2. 사용자 수첩--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

3. 전원 장치 1대

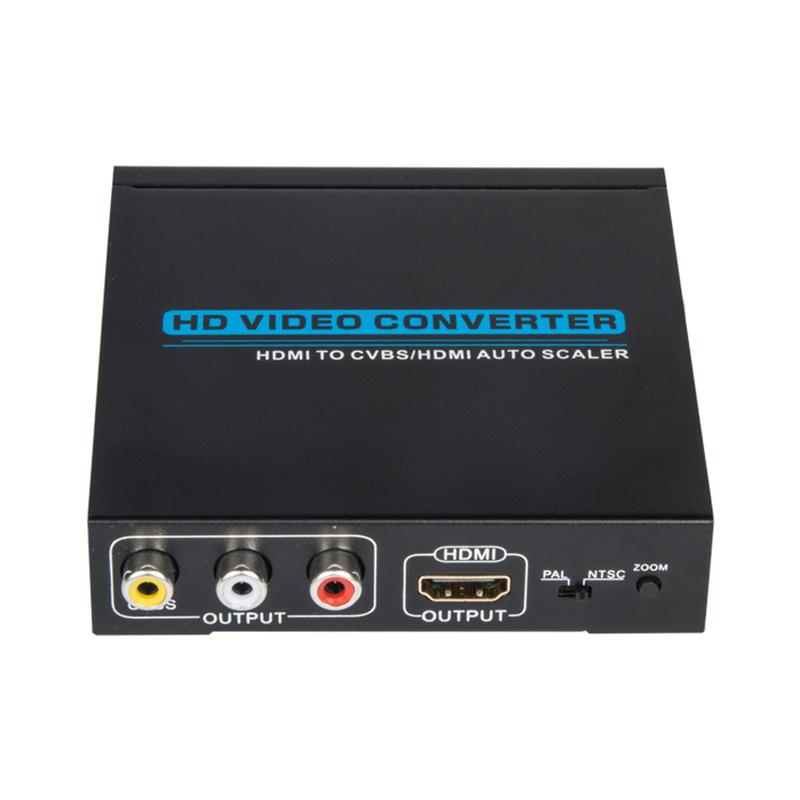

4.0 패널 설명

DC 5V: DC 5V 입력 포트

전원 LED: 전원 지시등

HDMI 입력: HDMI 입력 포트

A/V 출력: 텔레비전이나 비디오 플레이어 연결;   CVBS 인터페이스 (NTSC / PAL)

HDMI 출력: 고청TV 연결

PAL/NTSC:PAL 과 NTSC 표준 선택기 스위치

크기 조정 단추: 화면 표시 크기 변경

5.0 응용 영역

A, 민용: 지붕 상자, XBOX360, PS3, 고청 플레이어.

B, 공업 분야: 고청카메라, 카메라   화면 HDMI TV 모니터 대신 장치 보이기   원가와 공간을 낮추다.
