1.0 소개

HDMI 는 CVBS 나 S-영상 신호 변환기로 HDMI 비디오 신호나 오디오 신호를 AV (CVBS) 복합 동영상 신호, FL/FR 스테레오 신호와 S-비디오 신호로 전환한다.DVI 시스템 경계선 신호를 동시에 지원합니다.사용자가 높은 품질의 HDMI 의 비디오 신호를 정상적인 CVBS 신호로 전환하는 데 도움을 줍니다.이처럼 TV에서 방영되고 VHS 비디오, DVD 비디오 등 NTSC 와 PAL 두 TV 형식을 지지할 수 있다.

2.0 기능

하나하드웨어 변환, 삽입하면 사용하고, 소프트웨어 드라이버는 필요 없다

이.HDMI1, 3 호환.

셋NTSC 와 PAL 두 가지 표준 텔레비전 형식을 지원합니다.

사.HDMI 입력, AV 출력, 스테레오 출력

  입력: HDMI x 1

  출력: CVBS x 1; L/R x 1 S-video x 1

다섯 개.HDMI 입력: 480P, 576P, 720P, 10080P, 1080P @60Hz

육.DVI 모드 800 & 35; 60010104x7681280 & 35; 7201280 & 35 1920 & 35 120; 1080 /@60hz

7호.HDCP 프로토콜을 지원하여 HDMI 1.3

여덟 개.CVBS 출력: 480I, 576I

9호.오디오 출력: L/R 채널

10.S-비디오 출력: 옆길

11. 사이즈: 110mm(너비) x84mm(깊이) x 28mm(높이)

3.0 포장 첨부:

처음으로 확장기를 열 때 다음 항목을 포함할지 확인하십시오:

1.HDMI CVBS/S-비디오 변환기 ----1개

2. 사용자 수첩------------------------------------------------------------------------------------------------------------------------------------------------------------------------

3.전원--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

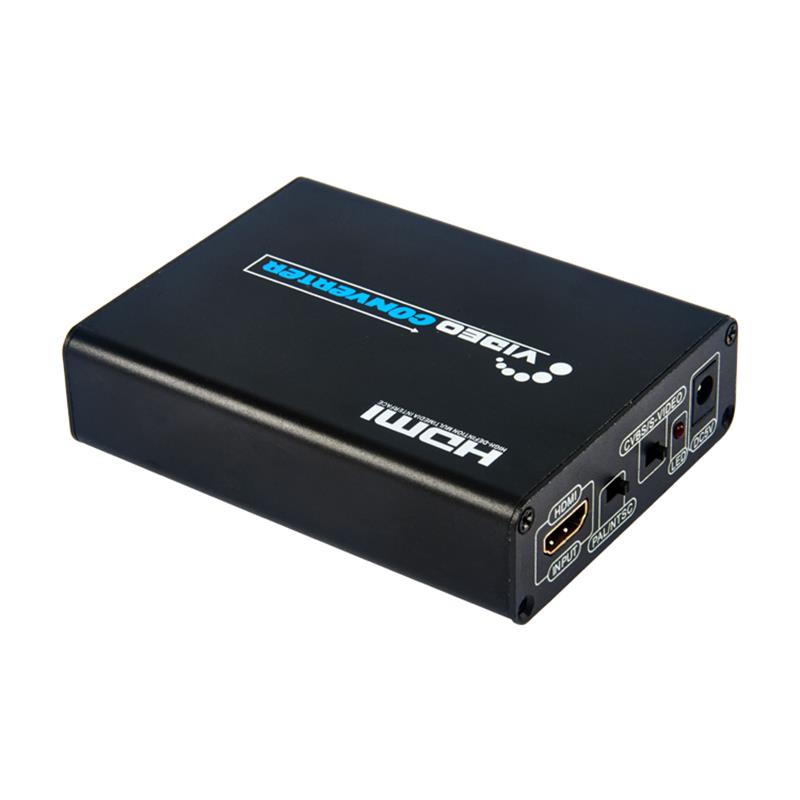

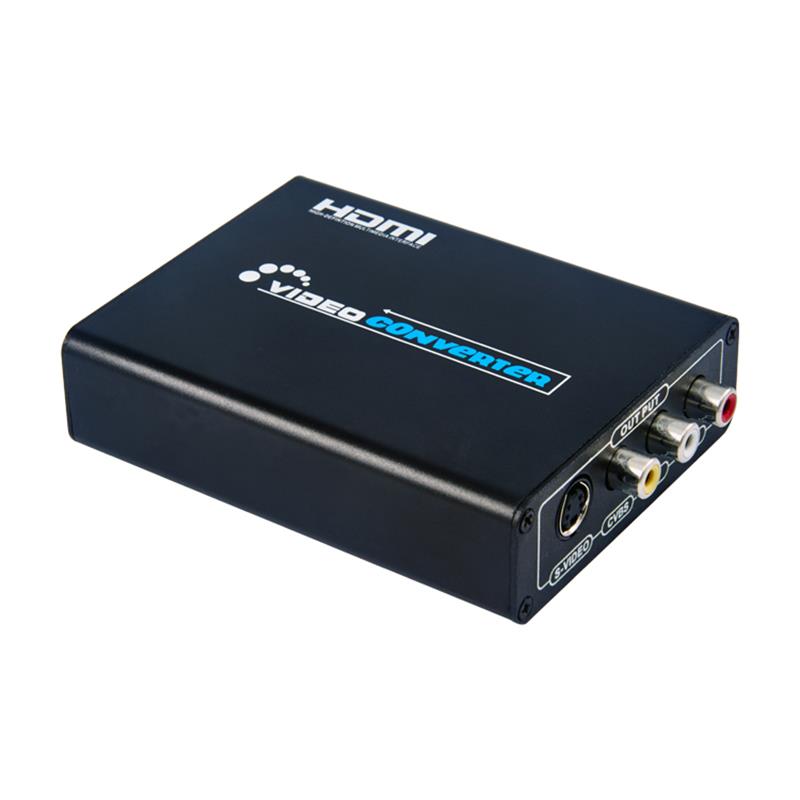

4 패널 설명

HDMI 입력 포트

PAL/NTSC — PAL 과 NTSC 표준 선택기 스위치

A/V S-Video — A/V 또는 S-Video 출력 스위치

전원 지시등

DC 5V -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

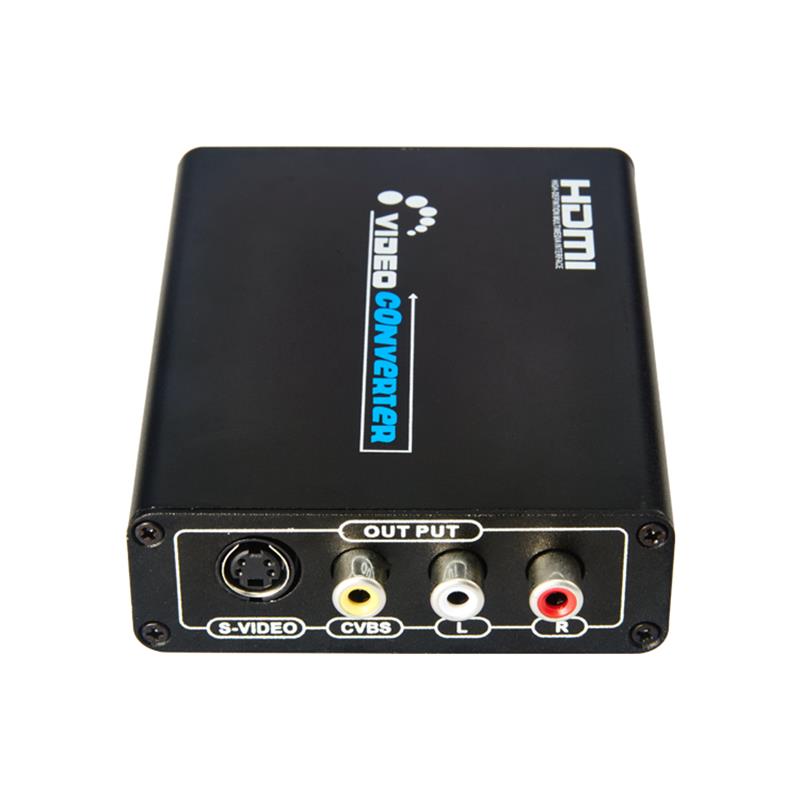

S-비디오 출력 -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

A/V 출력   CVBS 인터페이스 (NTSC / PAL)

5.0 응용 영역

A, 민용: 지붕 상자, XBOX360, PS3, 고청 플레이어.

B, 공업분야: 고청카메라, 카메라, 이런 흔한 디스플레이를 사용하여 스크린 하이라이트를 대신하여 원가 와 공간을 낮추게 된다.

6.0 연결 및 조작

6.01 HDMI 신호원과 HDMI 입력 사이의 HDMI 케이블을 연결합니다.   환류기의

6.02 연결 변환기와 A/V 모니터 사이의 A/V 케이블.

6.03 연결 변환기와 S-video 모니터 사이의 S-video 케이블입니다.

6.04 전원 어댑터와 콘센트 사이로 연결합니다.열다   HDMI 신호원과 모니터.선택   해당 입력 포트, 그리고 작업.

7.0 고장 검사:

무신호 출력

대답하다     만약 LED 전원 지시등이 켜지지 않는다면 전원이 시전원 접수 여부를 입력하는 중 (AC110∼20V) 을 입력하면 전원 LED 가 밝지 않으면 전자 교환기를 검사한다.외부 전원

    공급 불량

을     LED 등 HDMI 출력 장치가 HDMI 의 출력 여부를 확인하고 HDMI 케이블이 손상되었는지 확인하고 AV 디스플레이 장치를 AV (CVBS) 채널에 잘라 있는지 확인하십시오.

색상 없음

대답하다     AV 케이블 손상 여부를 확인하다.

을     NTSC 또는 PAL 텔레비전의 NTSC-PAL 형식이 없음

8.0 설치 및 예방 조치

감전, 제품의 손상과 안전을 보호하기 위해서 다음 사항에 주의하십시오:

하나       천천히 삽입하거나 신호 케이블을 빼거나 자주 끼우거나 흔들지 마세요.

이.       설비는 햇빛, 빗물, 습기, 바람이 통하지 않는 환경에 놓아서는 안 된다.

셋       액체 물품은 설비에 놓아서는 안 된다.

사.       설비를 열원 부근에 설치하지 말고 불, 전원이나 기타 열량 증폭기.

다섯 개.       케이블을 포트에 연결하는 외에 금속이나 기타 물체를 장치에 삽입하지 마라.

육.       자체적으로 설비를 철거하지 말고 전문적으로 수리해야 한다.
